Дисплейный модуль E-Ink с диагональю 1.54 дюйма с разрешением 200х200 и SPI интерфейсом
1.54inch e-Paper Module – дисплейный модуль, выполненный по технологии электронной бумаги. Размер диагонали дисплея составляет 1.54 дюйма, а разрешение 200 х 200. Модуль имеет встроенный контроллер. Управление осуществляется по интерфейсу SPI.
Благодаря таким преимуществам как ультранизкое энергопотребление, широкий угол обзора, удобство работы при воздействии солнечного света, изделие хорошо подходит для таких применений как электронные ценники, промышленные инструменты и т. д.
Дисплеи, выполненные по технологии E-Ink (E-Paper) не имеют задней подсветки, что существенным образом отражается на снижении потребления энергии. Кроме того, информация на дисплее длительное время остается при выключенном питании. При смене одной страницы другой питание необходимо. Таким образом, изделие чрезвычайно энергоэффективно.
Изделие поставляется с Руководством пользователя и демонстрационными примерами для Raspberry Pi/Arduino/STM32.
Рабочее напряжение дисплейного модуля составляет 3.3 В. Описание интерфейса приведено в Таблице 1.
Таблица 1. Интерфейс дисплейного модуля 1.54inch e-Paper Module
| Символ | Описание |
| VCC | 3.3 В |
| GND | Земля |
| DIN | Вывод SPI MOSI |
| CLK | Вывод SPI SCK |
| CS | Выбор чипа SPI, активный уровень - низкий |
| DC | Выбор Данные/Команда (высокий уровень - данные, низкий - команда) |
| RST | Внешний сброс, активный уровень - низкий |
| BUSY | Выход состояния «Занят», активный уровень - низкий |
 |  |

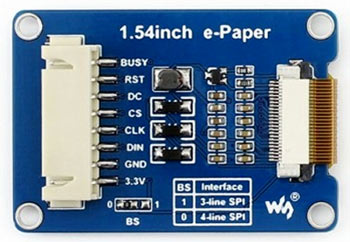

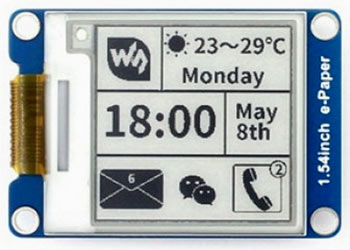

| Рис. 1. Дисплейный модуль 1.54inch e-Paper Module. Вид сверху | Рис. 2. Дисплейный модуль 1.54inch e-Paper Module. Вид снизу |
 |  |

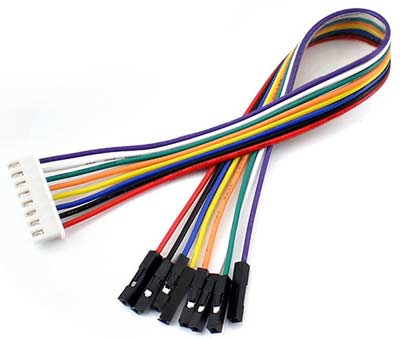

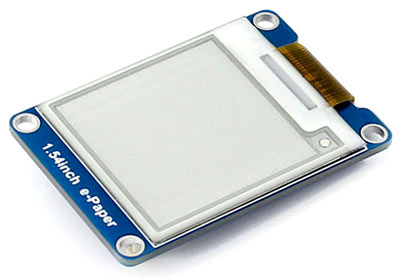

| Рис. 3. Дисплейный модуль 1.54inch e-Paper Module. Общий вид | Рис. 4. Интерфейсный кабель из комплекта поставки 1.54inch e-Paper Module |

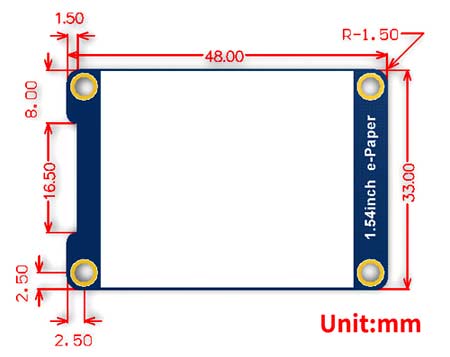

Рис. 5. Размеры модуля 1.54inch e-Paper Module
Отличительные особенности:
- отсутствие задней подсветки, отображение содержания последней просматриваемой страницы в течение длительного времени даже при выключенном питании;
- сверхнизкое энергопотребление; питание необходимо при смене страниц;
- SPI интерфейс для подключения таких плат, как Raspberry Pi/ Arduino/ Nucleo и т. д.;
- поставляется с ресурсами для разработки и Руководством пользователя (примеры для Raspberry Pi/ Arduino/ STM32);
- рабочее напряжение: 3.3 В;
- интерфейс: трехпроводной SPI, четырехпроводной SPI;
- внешние размеры: 48 мм x 33 мм;
- размер дисплея: 27.6 мм x 27.6 мм;
- шаг точки (dot pitch): 0.138 x 0.138;
- разрешение: 200 x 200;
- цвет отображения: черный, белый;
- необходимая мощность при обновлении страницы: 26.4 mW (тип.);
- потребление в режиме ожидания: <0.17 mW;
- угол обзора: >170°.
Ресурсы для разработок можно найти на сайте производителя.
