E-INK дисплей с диагональю 2.13 дюйма и разрешением 250 х 122 для Raspberry PI

2.13inch e-Paper HAT – совместимый с Raspberry Pi 2B/3B/Zero/ZeroW дисплей (Рис. 1), изготовленный по технологии E-INK, с диагональю 2.13 дюйма, разрешением 250 х 122, встроенным контроллером, SPI интерфейсом и возможностью частичного обновления.

У дисплея отсутствует задняя подсветка, а информация, выведенная на экран, отображается длительное время после выключения питания. Основные затраты энергии нужны только при смене страниц отображения. На плате имеются контактные площадки, на которые выведены сигналы SPI интерфейса, что позволяет подключать дисплей не только к Raspberry Pi, но и к другим платам управления, например, Arduino, Nucleo и т. д.

Дисплей поставляется с ресурсами для разработки и демонстрационными примерами для Raspberry Pi, Arduino и STM32. Рабочее напряжение платы 3.3 В. Описание интерфейса приведено в Таблице 1 и на Рис. 2.

Благодаря таким преимуществам, как ультранизкое энергопотребление, широкий угол обзора, эффективность работы при солнечном освещении дисплей является хорошим выбором для таких приложений как электронные ценники, промышленные инструменты и т. д.

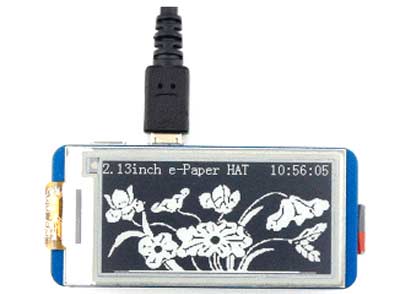

Рис. 1. E-INK дисплей 2.13inch e-Paper HAT

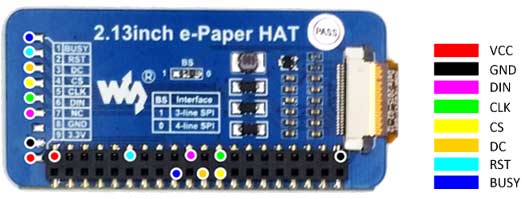

Рис. 2. E-INK дисплей 2.13inch e-Paper HAT. Вид снизу и сигналы интерфейса

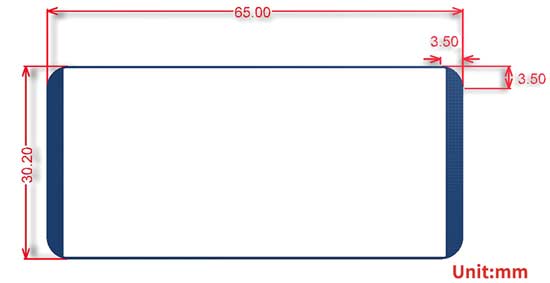

Рис. 3. Размеры дисплея E-INK 2.13inch e-Paper HAT

Таблица 1  Описание интерфейса дисплея 2.13inch e-Paper HAT

Отличительные особенности:

• отсутствие задней подсветки, продолжает отображать последний выведенный на дисплей контент в течение длительного времени даже при отключении питания;
• ультранизкое энергопотребление, в основном питание требуется только для обновления;
• совместимость с Raspberry Pi 2B/ 3B/ Zero/ Zero W;
• содержит контактные площадки интерфейса SPI для подключения к другим платам управления, например, Arduino/ Nucleo и т. д.;
• поставляется с ресурсами для разработок, Руководством пользователя и демонстрационными примерами для  Raspberry Pi, Arduino и STM32;
• рабочее напряжение: 3.3 В;
• интерфейс: SPI;
• размер изделия: 65 mm x 30.2 mm;
• размер дисплея: 23.71 mm x 48.55 mm;
• шаг точки (Dot pitch): 0.194 x 0.194;
• разрешение: 250 x 122;
• цвета дисплея: черный, белый;
• потребляемая мощность при смене (обновлении) страниц: 26.4mW(тип.);
• потребляемая мощность в режиме ожидания: <0.17mW;
• угол обзора: >170°.

Документацию и демонстрационные примеры можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 20.06.2017
