Встраиваемый модуль CoreEP4CE6 на основе ПЛИС ALTERA Cyclone IV FPGA EP4CE6E22C8N

CoreEP4CE6 – встраиваемый модуль на основе ПЛИС ALTERA Cyclone IV FPGA EP4CE6E22C8N. На плате, кроме ПЛИС, также установлены микросхема последовательной конфигурационной памяти EPCS16SI8N и базовые цепи, обеспечивающие работу ПЛИС, например, схема синхронизации. Разработчику помогут в работе интегрированные на плату кнопка сброса и кнопка nCONFIG, а четыре светодиода платы сделают процесс более наглядным. Все выводы портов I/O доступны на разъемах платы. Для программирования и отладки на модуле имеется разъем JTAG интерфейса. Шаг контактов штыревых разъемов платы составляет 2.54 мм, что удобно для использования в большинстве приложений.

Изделие сопровождается ресурсами для разработок:

• Программное обеспечение (Quartus II, NIOS II и т. д.);
• Демокод (Verilog, VHDL, NIOS II C);
• Схема принципиальная электрическая (PDF);
• Документация FPGA.

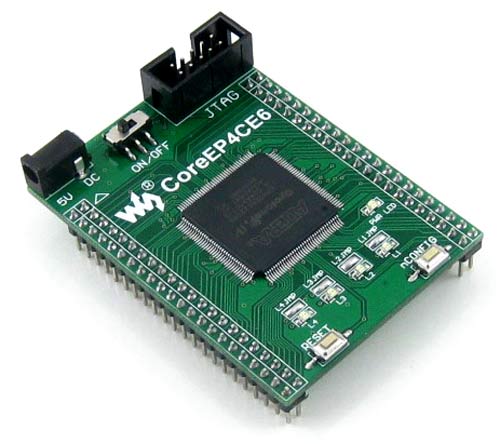

Рис. 1. Встраиваемый модуль CoreEP4CE6. Общий вид сверху

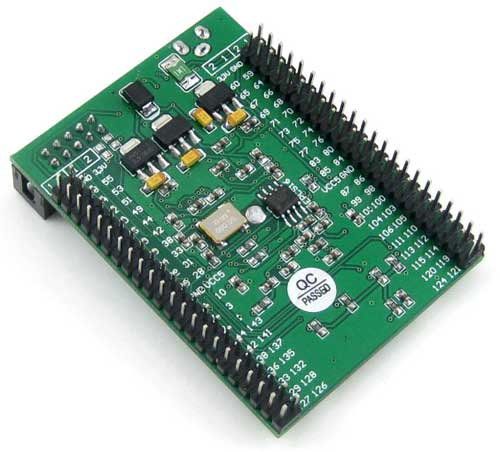

Рис. 2. Встраиваемый модуль CoreEP4CE6. Общий вид снизу

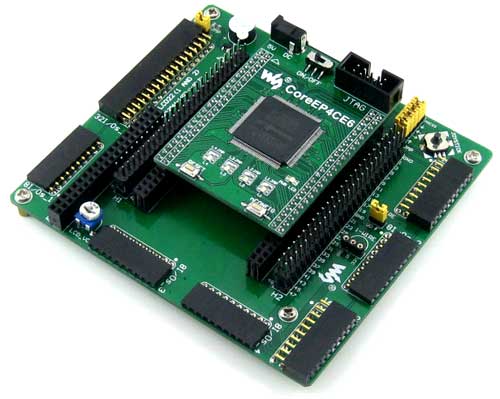

Рис. 3. Встраиваемый модуль CoreEP4CE6, установленный на материнскую плату DVK601

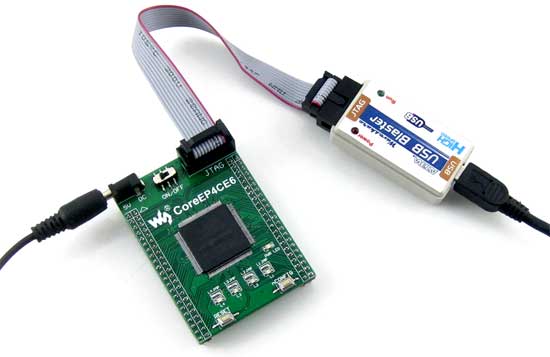

Рис. 4. Встраиваемый модуль, подключенный к источнику питания и к загрузочному кабелю USB Blaster

ПРИМЕЧАНИЕ: Материнская плата DVK601 (Рис. 3) и загрузочный кабель USB Blaster (Рис. 4) в поставку не включены и приобретаются отдельно

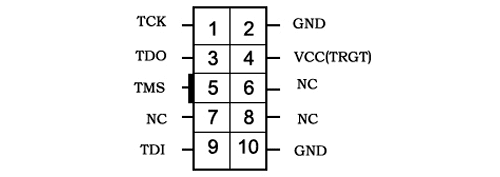

Рис. 5. Разъем JTAG встраиваемого модуля и выведенные на него сигналы

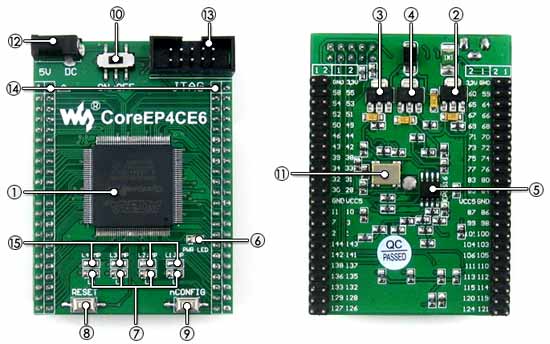

Рис. 6. Расположение компонентов на встраиваемом модуле CoreEP4CE6

Отличительные особенности:

1. EP4CE6E22C8N: ПЛИС ALTERA Cyclone IV FPGA
   • рабочая частота: 50 MHz,
   • рабочее напряжение: 1.15 V?3.465 V,
   • корпус: QFP144,
   • количество портов I/O: 80,
   • LE: 6K,
   • RAM: 270 kb,
   • PLL: 2
   • программирование/отладка: поддержка интерфейса JTAG;
2. AMS1117-3.3, 3.3 V стабилизатор напряжения;
3. AMS1117-2.5, 2.5 V стабилизатор напряжения;
4. AMS1117-1.2, 1.2V стабилизатор напряжения;
5. EPCS16, встроенная последовательная  FLASHпамять   для хранения кода;
6. Индикатор питания;
7. Светодиоды;
8. Кнопка сброса;
9. Кнопка nCONFIG: для реконфигурирования чипа FPGA, эквивалент сброса по питанию;
10. Выключатель питания;
11. 50M кварцевый генератор;
12. 5 V DC разъем;
13. JTAG интерфейс: для отладки/ программирования;
14. Выводы расширения FPGA, VCC, GND и все порты I/O доступны на разъеме расширения для будущих применений;
15. Джамперы светодиодов.

Дополнительную информацию по изделию можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 23.08.2017
