Модуль расширения с интерфейсом I2C на основе памяти FRAM FM24CLXX

FM24CLXX FRAM Board – модуль расширения на основе FRAM памяти FM24CLXX с интерфейсом I2C. FRAM (ферроэлектрическое ОЗУ) является энергонезависимой памятью с высоким, сравнимым со SRAM, быстродействием.

На противоположных сторонах платы установлены разъемы (с одной стороны – гнездо, с другой – вилка), обеспечивающие доступ к  интерфейсу I2C. Такая конструкция делает применение модуля более удобным для работы с отладочными платами. Кроме того, плата поддерживает I2C каскадирование, позволяя использовать множество модулей, подключенных к шине I2C. На плате имеется светодиод статуса питания, а также джамперы для конфигурирования изделия. Модуль поставляется с демонстрационными программами.

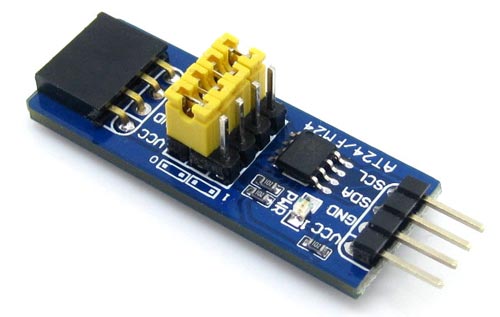

Рис. 1. Модуль FM24CLXX FRAM Board. Общий вид

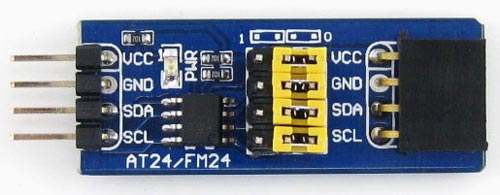

Рис. 2. Модуль FM24CLXX FRAM Board. Вид сверху

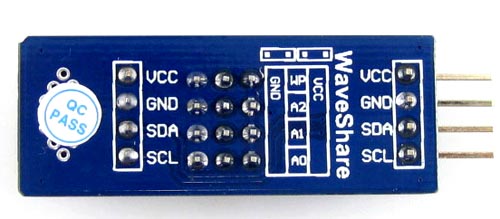

Рис. 3. Модуль FM24CLXX FRAM Board. Вид снизу

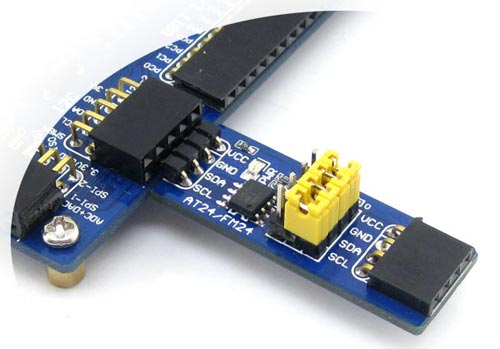

Рис. 4. Модуль FM24CLXXFRAM Board, подключенный к отладочной плате

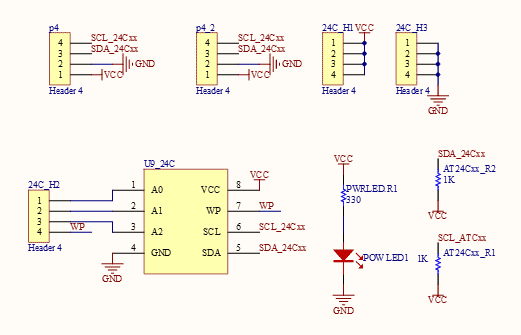

Рис. 5. Схема принципиальная электрическая модуля FM24CLXXFRAM Board

Отличительные особенности:

• FRAM память FM24CLXX;
• Разъемы с подключенным интерфейсом I2C (вилка и гнездо);
• Адресные контакты/ Контакты защиты от записи.

Дополнительную информацию по модулю можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
