Символьный дисплей LCD1602 [3.3 V Blue Backlight] от Waveshare

LCD1602 [3.3V Blue Backlight] – двухстрочный символьный LCD с 16 символами в каждой строке, синей задней подсветкой, белым цветом символов и напряжением питания логических цепей 3.3 В. Дисплей имеет 8-битный параллельный интерфейс. В изделии установлена микросхема драйвера SPLC780D, совместимого с HD44780. LCD использует ASCII набор символов. Направление видимости поля дисплея – 6 часов. В устройстве использован трансфлективный LCD (Positive Transflective). Питание изделия осуществляется от одного источника. Дисплей предназначен для использования внутри помещений.

Описание интерфейса

Номер контакта	Обозначение	Описание	Функция
1	VSS	Земля	0V (GND)
2	VCC	Питание логических цепей	+3.3 V
3	V0	Регулировка контрастности LCD	Рекомендуется подключить 10Kпотенциометр между V0 и GND
4	RS	Выбор регистра Инструкция/Данные	RS = 0 : Регистр инструкций RS = 1 : Регистр данных
5	R/W	Выбор регистра Чтение/ Запись	R/W = 0 : Запись R/W = 1 : Чтение
6	E	Сигнал разрешения	Активируется при переходе от высокого к низкому уровню
7	D0	Линии Входа/ Выхода данных	8 BIT: D0-D7
8	D1
9	D2
10	D3
11	D4
12	D5
13	D6
14	D7
15	A	Источник питания: «+» для LED подсветки	+3.3 V
16	K	Источник питания: «-» для LED подсветки	0V (GND)

Дисплей LCD1602 [3.3V Blue Backlight]. Общий вид

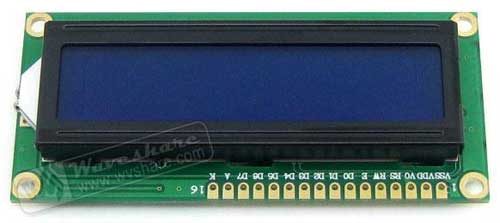

Рис. 1. Дисплей LCD1602 [3.3V Blue Backlight]. Общий вид

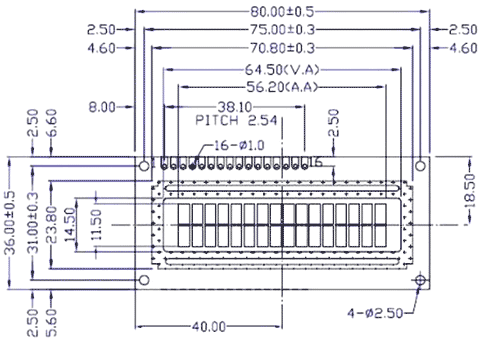

Рис. 2. Размеры дисплея LCD1602 [3.3V Blue Backlight]

Отличительные особенности:

символьный дисплей;
количество строк: 2;
количество символов в строке: 16;
питание: 3.3 В (один источник);
регулировка контрастности;
цвет символов: белый;
цвет задней подсветки: синий;
интерфейс: 8-битный параллельный;
драйвер: SPLC780D, совместимый с HD44780;
набор символов: ASCII;
направление видимости поля дисплея – 6 часов.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 30.08.2017
