Символьный дисплей LCD2004 [5V Blue Backlight] от Waveshare

LCD2004 [5V Blue Backlight] – четырехстрочный символьный LCD с 20 символами в каждой строке, синей задней подсветкой, белым цветом символов и напряжением питания логических цепей 5 В. Дисплей имеет 8-битный параллельный интерфейс. В изделии установлена микросхема драйвера KS0066, совместимого с HD44780. LCD использует ASCII набор символов. Направление видимости поля дисплея – 6 часов. В устройстве использован трансфлективный LCD (Positive Transflective). Питание изделия осуществляется от одного источника. Дисплей предназначен для использования внутри помещений.

Описание интерфейса

Номер вывода	Обозначение	Описание	Функция
1	VSS	Земля	0V (GND)
2	VCC	Источник питания для логических цепей	+5V
3	VEE	Регулировка контрастности LCD
4	RS	Выбор регистра Инструкция/Данные	RS = 0 : Регистр инструкций RS = 1 : Регистр данных
5	R/W	Выбор Чтение/Запись	R/W = 0 : Регистр Записи R/W = 1 : Регистр чтения
6	E	Сигнал разрешения
7	DB0	Линии данных	8 BIT: DB0-DB7
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	LED+	Источник питания «+» задней подсветки (LED+)	+5V
16	LED-	Источник питания LED-	0V

Символьный дисплей LCD2004 [5V Blue Backlight]

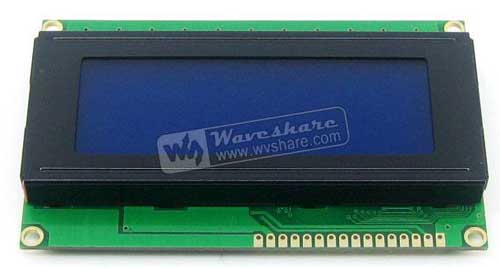

Рис. 1. Символьный дисплей LCD2004 [5V Blue Backlight]

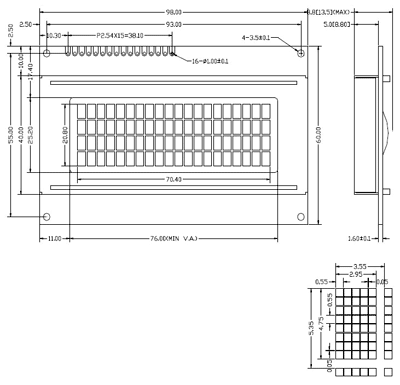

Рис. 2. Внешние размеры LCD2004 [5V Blue Backlight]

Отличительные особенности:

Символьный дисплей;
Количество строк: 4;
Количество символов в строке: 20;
Питание: 5 В (один источник);
Регулировка контрастности;
Цвет символов: белый;
Цвет задней подсветки: синий;
Интерфейс: 8-битный параллельный;
Драйвер: KS0066, совместимый с HD44780;
Набор символов: ASCII;
Направление видимости поля дисплея – 6 часов.

Комплектация:

LCD2004 [5V Blue Backlight] х1.

Примечание: производитель отгружает варианты A (бренд QY) и B (бренд HJ) дисплея случайным образом, т.к. между ними нет никакой разницы за исключением бренда.
