Система на модуле SOM-PH8800 на основе процессора Sitara AM4378

SOM-PH8800 – система на модуле от компании Embest на базе 32-разрядного высокопроизводительного ARM Cortex–A9 процессора Sitara AM4378. Изделие может быть подключено к плате расширения через интерфейс PH180. Плата SOM-PH8800 совместима со всем семейством процессоров AM437x, включая AM4376, AM4377, AM4378 и AM4379, что позволяет реализовать различные конфигурации путем замены процессоров. Плата может использоваться как основа одноплатного компьютера для медицинских, индустриальных, коммуникационных и других приложений. Среди широкого спектра приложений SoM – игровая периферия, домашняя и промышленная автоматизация, потребительские медицинские устройства, принтеры, интеллектуальные зарядные системы, интеллектуальные торговые автоматы, системы взвешивания, игрушки и т. д.

Одноплатные компьютеры (SBC), основанные на SOM-PH8800, могут обеспечить ряд интерфейсов, включая сетевой интерфейс, интерфейс ввода и вывода аудио, USB, TF, последовательный интерфейс, SPI, IIC, CAN, RS485, ADC, интерфейсы TFT-дисплея и сенсорной панели, видеокамеры и т. д.

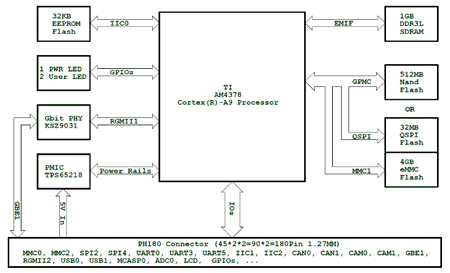

Рис. 1. Структурная схема SOM-PH8800

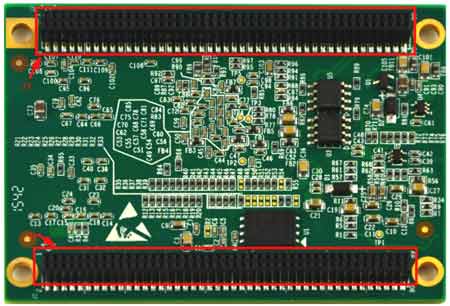

Рис. 2. Плата SOM-PH8800. Вид сверху	Рис. 3. Плата SOM-PH8800. Вид снизу

Отличительные особенности:

• Процессор AM4378, 1000 MHz ARM Cortex™-A9 32-Bit RISC:
  • NEON™ SIMD и векторный сопроцессор (Vector Floating Point: VFPv3),
  • 32 KB L1 кэш инструкций и данных,
  • 56 KB L2 кэш или L3 RAM;
• SGX530 графический сопроцессор;
• Подсистема PRU-ICSS (Programmable Real-Time Unit Subsystem and Industrial Communication Subsystem);
• Часы реального времени (RTC);
• Память, установленная на плате:
  • 1 GB DDR3 SDRAM,
  • 4 GB eMMC Flash,
  • 32 KB EEPROM,
  • 32 MB QSPI Flash;
• Коммуникационные интерфейсы:
  • Выведены на два 90-контактных разъема с шагом контактов 1.27 мм (I2C, SPI, CAN, UART, MMC, I2S, LCD, Camera, RGMII, GPIO, сигнал питания и др.);
• Интерфейсы отладки:
  • поддержка отладки через UART;
• Входное напряжение питания платы (от платы расширения) 5 В;
• Рабочая температура 0°C…70°C  (возможно индустриальное исполнение -40…85°C);
• Влажность 0%…90% (без конденсата);
• 8-слойная PCB;
• Размеры платы 70х50х8.5 мм.

Анонс составил и подготовил
Шрага Александр,
