Оценочная плата устройства измерения и ограничения выходного тока Power Bank

PMP9776 – оценочная плата и референс-дизайн устройства, реализующего функции измерения и ограничения выходного тока портативного зарядного устройства (Power Bank), а также обнаружение подключения нагрузки к нему. Power Bank представляет собой мобильное зарядное устройство, которое может обеспечить питание нагрузки через USB разъем. При этом используется энергия встроенных в него аккумуляторов. Устройство выполнено на основе микросхемы высокоэффективного синхронного повышающего преобразователя TPS61236.

Выходное напряжение платы PMP9776 составляет 5 В, а ток – до 2.4 А. Изделие имеет защиту от короткого замыкания, перегрева и индикацию напряжения батареи.

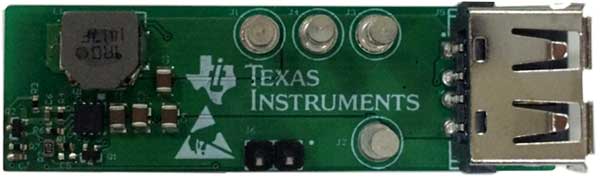

Рис. 1. Оценочная плата PMP9776

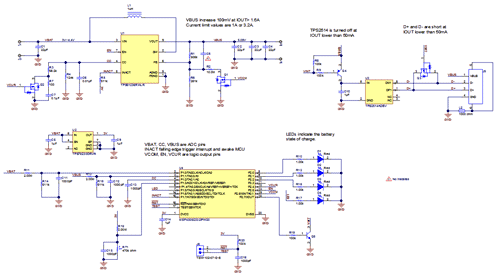

Рис. 2. Схема принципиальная электрическая оценочной платы PMP9776

Отличительные особенности:

• выходное напряжение 5 В;
• выходной ток до 2.4 A;
• эффективность 95.5%;
• автоматическое обнаружение подключения нагрузки;
• компенсация падения напряжения на USB кабеле;
• индикация напряжения батареи с помощью четырех светодиодов;
• защита от короткого замыкания и перегрева.

Найти документацию по референс-дизайну, приобрести BOM и заказать изготовление печатных плат для изделия можно здесь.

Анонс составил и подготовил
Шрага Александр,
