Оценочная плата трехфазного инвертора для управления BLDC двигателями

Оценочная плата трехфазного инвертора для управления BLDC двигателями

TIDA-00472 – оценочная плата (Рис. 1, 2) и референс-дизайн трехфазного инвертора, основанного на дискретных IGBT транзисторах. Изделие предназначено для управления бесщеточными DC двигателями (BLDC) номинальной мощностью до 250 Вт, которые используются, например, в кухонных вытяжках с бессенсорным трапецеидальным  управлением. Дизайн обеспечивает реализацию программного обеспечения для компенсации пульсаций напряжения шины постоянного тока, что приводит к снижению требования к конденсатору шины DC на 30% и снижению общей стоимости спецификации. Функция защиты от перегрузок по току защищает силовой каскад от больших выбросов тока. Плата может работать при температуре окружающей среды до 65°C. Дизайн также протестирован на соответствие стандартам EN55014 по уровню кондуктивных помех (conducted emission), пульсациям напряжения и быстрым электрическим переходным процессам (EFT).

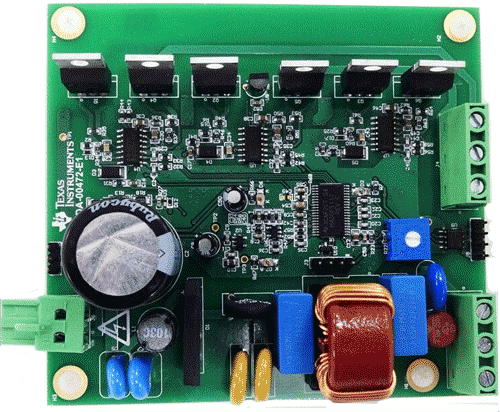

Оценочная плата трехфазного инвертора TIDA-00472

Рис. 1. Оценочная плата трехфазного инвертора TIDA-00472

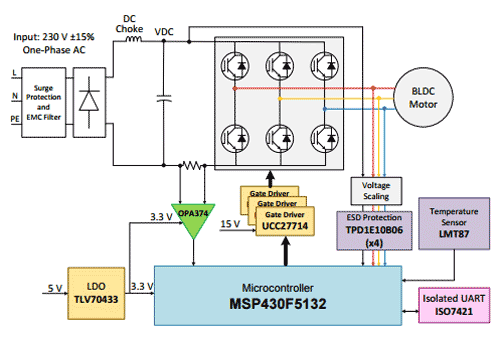

Структурная схема инвертора TIDA-00472

Рис. 2. Структурная схема инвертора TIDA-00472

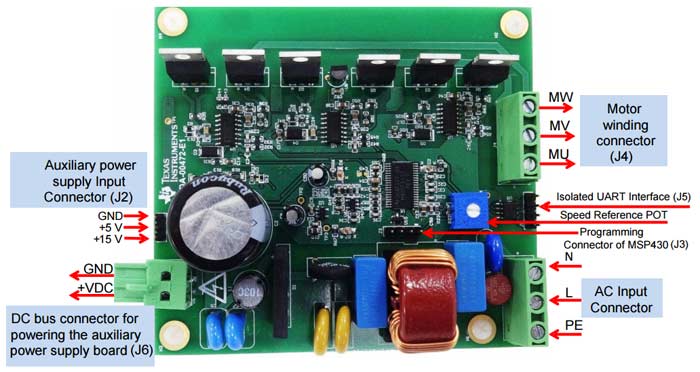

Назначение разъемов платы TIDA-00472

Рис. 3. Назначение разъемов платы TIDA-00472

Отличительные особенности:

  • трехфазный 250 Вт инвертер для приводов бесщеточных BLDC двигателей c трапецеидальным управлением с использованием InstaSPIN-BLDC;
  • применение программного обеспечения для компенсации пульсаций шины постоянного тока;
  • снижение требований к конденсатору шины постоянного тока на 30%, снижение общей стоимости спецификации;
  • измерение тока на шине DC с помощью одного шунта;
  • высокоэффективная схема платы способна работать на мощностях до 200 Вт без радиатора при температуре окружающей среды до 65°С;
  • соответствие требованиям стандартов EN55014 по уровню выбросов (conducted emission), пульсациям напряжения и быстрым электрическим переходным процессам  (EFT);
  • проверенный дизайн и программно-аппаратная платформа, готовая для управления высоковольтными BLDC двигателями.

Скачать документацию и ПО, приобрести BOM и заказать изготовление печатных плат для изделия можно здесь

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: ТЕРРАЭЛЕКТРОНИКА

Опубликовано: 10.11.2017
