Устройство защиты систем передачи данных по интерфейсу RS485

Отечественная компания Меандр предлагает устройство АЗУ-М485, предназначенное для защиты проводных устройств передачи данных от импульсных помех, наведенных в результате разрядов молний, коммутации мощных нагрузок и электростатических разрядов. Это устройство позволяет сохранить работоспособность интерфейсной аппаратуры при ударах молнии в систему молниезащиты объекта.

Конструктивно АЗУ-М485 выполнено в пластмассовом корпусе для крепления на DIN-рейку, но допускается установка и на плоскую поверхность. Устройство не займет много места, так как его ширина всего 13 мм. Корпус обеспечивает степень защиты от внешних воздействий IP40.

В состав устройства защиты АЗУ-М485 входят варисторы, защитные диоды, газовый разрядник, самовосстанавливающиеся предохранители. Такое построение позволяет выдерживать многократные импульсные скачки напряжения без вмешательства оператора для замены вышедших из строя компонентов, в отличие от решения с применением плавких предохранителей.

АЗУ-М485 можно применять для защиты интерфейсов цифровых сетей, в частности RS-485, в промышленном оборудовании.

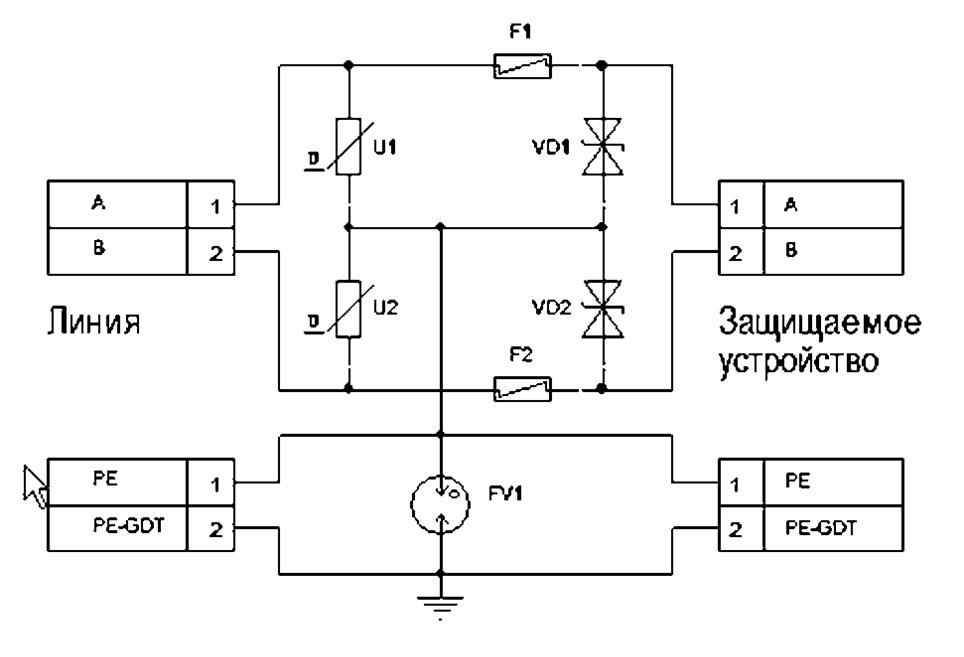

Принципиальная схема АЗУ-М485

Производители: Меандр

Опубликовано: 13.11.2017
