Отладочная плата DE10-Standard на основе SoC FPGA семейства Cyclone V

DE10-Standard - надежная платформа для аппаратного проектирования, построенная на основе FPGA Intel SoC, которая сочетает в себе два новейших ядра Cortex-A9 с ведущей в отрасли программируемой логикой, обеспечивающей максимальную гибкость дизайна. Пользователи теперь смогут использовать эффективную конфигурируемую высокопроизводительную процессорную систему с низким энергопотреблением. Система на чипе от Альтеры интегрирует в себе основанную на ARM мощную процессорную систему (hard processor system – HPS), содержащую, собственно, процессор, интерфейсы периферии и памяти, тесно связанные с FPGA-структурой с использованием магистрали с высокой пропускной способностью. Отладочная плата DE10-Standard включает в себя такие аппаратные средства как высокоскоростная память DDR3, видео и аудио, сеть Ethernet и многое другое.

Плата позволяет пользователю реализовать проекты различной категории сложности: от простых схем до различных мультимедийных проектов.

Рис. 1. Отладочная плата DE10-Standard

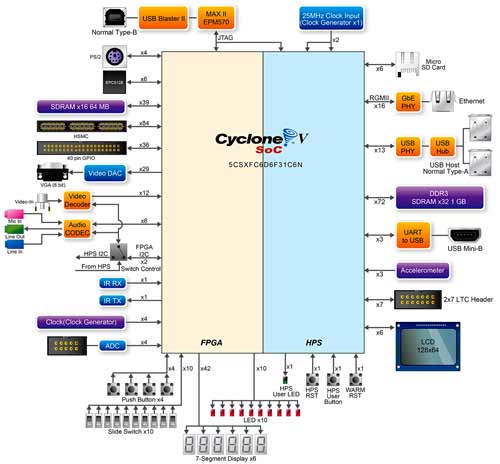

Рис. 2. Функциональная схема платы DE10-Standard

Отличительные особенности:

FPGA чип

• Cyclone V SX SoC—5CSXFC6D6F31C6N
• 110K логических элементов (LE), 41509 адаптивных логических модулей (ALM)
• 5,761 кбит встроенной памяти
• 6 FPGA PLL and 3 HPS PLL
• 2 аппаратных контроллера памяти

Основанная на ARM аппаратная процессорная система (HPS)

• 925 МГц, двухъядерный ARM Cortex-A9 MPCore (многоядерный) процессор
• 512 КБ L2 кэш (Shared)
• 64 KB Scratch RAM
• Мультипортовый SDRAM контроллер с поддержкой DDR2, DDR3, LPDDR1 и LPDDR2
• 8-канальный контроллер прямого доступа к памяти (DMA)

Конфигурирование и отладка

• Последовательная конфигурируемая память – EPCS128 на FPGA
• Встроенный USB-Blaster II (разъем - USB Type B)

Память

• 64 MB (32Mx16) SDRAM на FPGA
• 1 GB (2x256Mx16) DDR3 SDRAM на HPS
• Слот MicroSD Card на HPS

Коммуникационные возможности

• Два USB 2.0 хост порта (ULPI интерфейс с USB Type A разъемом) на HPS
• USB - UART (Micro USB Type B разъем) на HPS
• 10/ 100/ 1000 Ethernet на HPS
• PS /2 Мышь/ Клавиатура
• IR Излучатель/ Приемник

Разъемы

• Один 40-контактный разъем расширения (Уровень напряжения: 3.3 В)
• Один HSMC Разъем (Конфигурируемые I/O, уровни 1.5/ 1.8/ 2.5/ 3.3 В)
• Один 10-контактный входной разъем АЦП
• Один LTC Разъем (Один последовательный периферийный интерфейс (SPI) - ведущий, один I2C и один GPIO интерфейс) на HPS

Дисплей

• 24-битный VGA ЦАП
• LCD модуль с разрешением 128x64 точек с задней подсветкой на HPS

Аудио

• 24-битный кодек, линейный вход, линейный выход и разъем входа микрофона

Вход видео

• ТВ декодер (NTSC/ PAL/ SECAM) и входной разъем ТВ

АЦП

• Частота дискретизации: 500 K выборок/сек
• Количество каналов: 8
• Разрешение: 12 бит
• Диапазон аналоговых напряжений: 0 ~ 4.096 В

Выключатели, кнопки и индикаторы

• 4 пользовательских ключа (User Keys) (FPGAx4)
• 10 пользовательских переключателей (FPGAx10)
• 11 пользовательских светодиодов (FPGAx10; HPSx1)
• 2 HPS кнопки сброса (HPS_RST_n и HPS_WARM_RST_n)
• 7-сегментный индикатор x6

Датчики

• G-Sensor на  HPS

Питание

• 12В DC
