Оценочная плата и референс-дизайн безбатарейного NFC/ RFID датчика температуры

TIDM-RF430-TEMPSENSE – оценочная плата и референс-дизайн безбатарейного NFC/RFID датчика температуры. Для своей работы датчик собирает (харвестинг) и использует энергию радиочастотного поля. Изделие может использоваться в широком диапазоне приложений: медицина, здоровье, фитнес, промышленные задачи, словом, там, где требуются мгновенные измерения температуры, а установка батареи питания либо невозможна, либо нежелательна. Проект выполнен на микросхеме RF430RL152H NFC ISO 15693 транспондера с 14-битным сигма-дельта АЦП и SPI/ I2C интерфейсом. Транспондер имеет в своей структуре память, в которой можно сохранять различную информацию, включая URL, контактную информацию, данные диагностики и теперь данные, полученные с датчика.

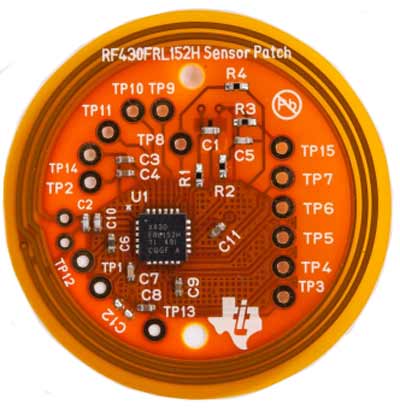

Рис. 1. Оценочная плата TIDM-RF430-TEMPSENSE

Рис. 2. Схема принципиальная электрическая оценочной платы TIDM-RF430-TEMPSENSE

Отличительные особенности:

• Не требуется батарея;
• Проект на одном чипе с конфигурированием АЦП «по воздуху»;
• Минимум внешних компонентов;
• Различные конфигурации антенн позволяют использовать разнообразные форм-факторы;
• Дизайн протестирован и включает сообщения от приложения, схему/ PCB файлы проекта и программное обеспечение.

Приобрести BOM для изделия, заказать изготовление печатной платы можно у нас на сайте.

Скачать документацию и пример программного обеспечения можно на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
