Оценочная плата и референс-дизайн USB источника питания, использующего TPS61088 для поддержки технологии Quick Charge 2.0

PMP9773 – оценочная плата и референс-дизайн USB источника питания, использующего микросхему 10 А полностью интегрированного синхронного повышающего преобразователя TPS61088 для поддержки технологии Quick Charge 2.0.  Микросхема работает в широком диапазоне входных напряжений от 2.7 В до 12 В и поддерживает работу от одного или двух литиевых элементов питания. Чип имеет возможность коммутации тока до 10 А и способен обеспечить выходное напряжение в диапазоне от 4.5 В до 12.6 В. При умеренной и высокой нагрузке микросхема работает в режиме ШИМ. В условиях легкой нагрузки чип может работать в одном из двух режимов, который можно выбрать с помощью вывода MODE. Один из них, режим частотно-импульсной модуляции (PFM), позволяет повысить эффективность преобразования, другой - принудительный ШИМ режим, позволяющий избежать проблем, вызванных низкой частотой коммутации. Частота переключения в режиме ШИМ регулируется внешним резистором в диапазоне от 200 кГц до 2,2 МГц. TPS61088 также реализует программируемую функцию плавного пуска и настраиваемую функцию максимального тока переключения. Кроме того, устройство обеспечивает защиту от перенапряжения на выходе на уровне 13.2 В, защиту от перегрузки по току (цикл за циклом) и защиту от перегрева.

Кроме TPS61088, на плате установлена микросхема TPS2592AA, представляющая собой комплексное решение для защиты цепей и управления питанием, а также чип CHY100 от Power Integrations – физический уровень интерфейса зарядного устройства, поддерживающего регулировку выходного напряжения согласно стандарту Quick Charge 2.0. Изделие поддерживает выходную мощность 5V&3A, 9V&2A или 12V&1.5A.

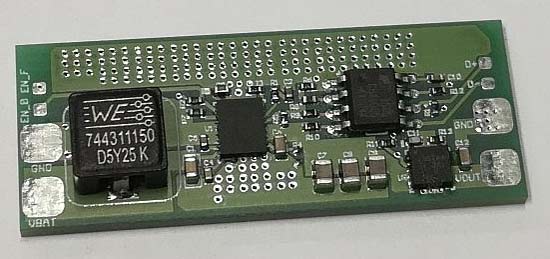

Рис. 1. Оценочная плата PMP9773. Вид сверху

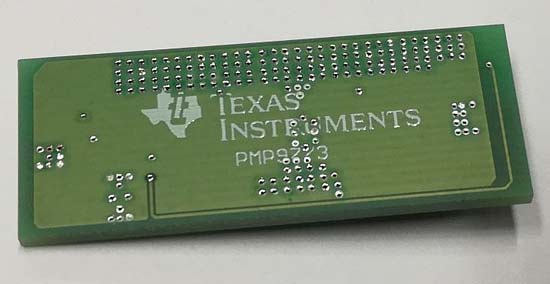

Рис. 2. Оценочная плата PMP9773. Вид снизу

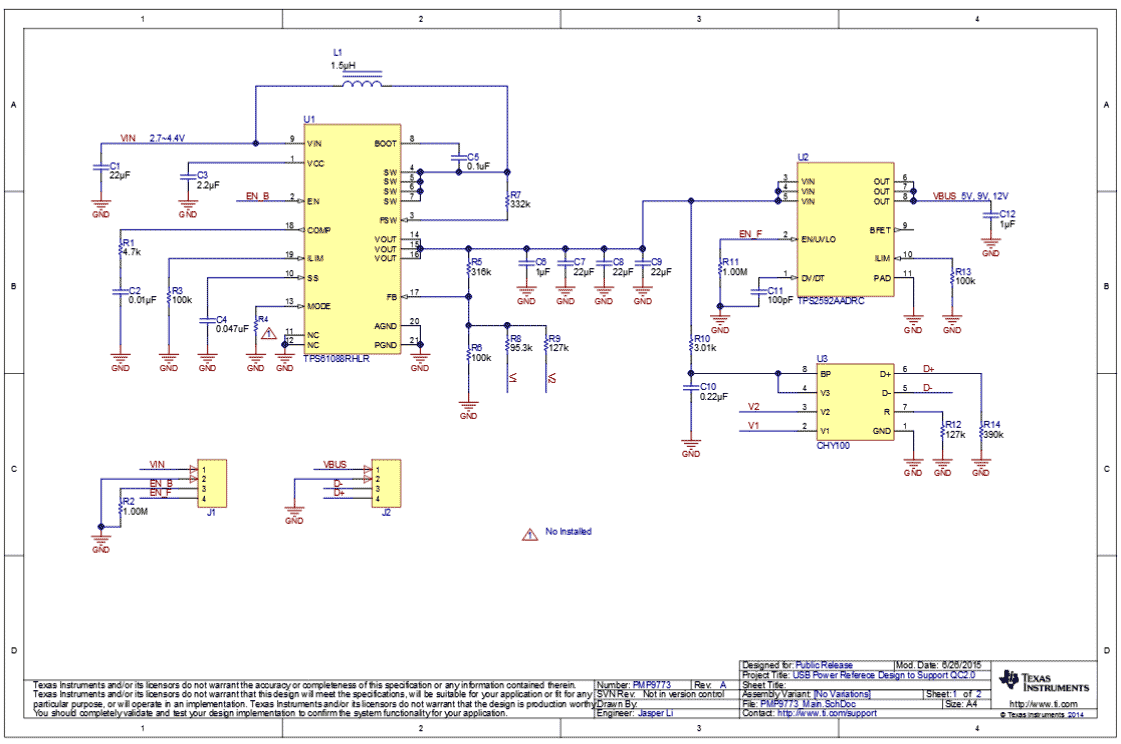

Рис. 3. Схема принципиальная электрическая оценочной платы PMP9773

Отличительные особенности:

• Поддержка стандарта Quick Charge 2.0 Class A;
• Выходная мощность до 18 Вт;
• Достаточно одного Li-Ion элемента для питания входа;
• Схема протестирована на оценочной плате размером 38 мм х 15 мм.

Приобрести BOM, заказать изготовление печатных плат для изделия можно у нас на сайте.

Анонс составил и подготовил
Шрага Александр,
