TFT-дисплеи Winstar: новинки, характеристики и особенности подключения

Данный материал открывает серию статей «STM32 + периферия = LOVE».

В текущем году компания Winstar Display значительно расширила свою номенклатуру TFT-дисплеев. Новые модели появились практически во всех сегментах – от стандартных TFT до встраиваемых решений на базе TFT-дисплеев. Самое время подробно рассмотреть новые модели, а также особенности подключения дисплеев с различными интерфейсами.

Совсем скоро тайваньской компании Winstar (WINSTAR Display Co., Ltd.) исполнится 20 лет. За это время она прошла путь от новичка до одного из лидеров рынка промышленных дисплеев. Сейчас Winstar выпускает дисплеи практически всех возможных типов: TFT, OLED, монохромные TN/STN/FSTN, COG, TAB, VATN LCD (рисунок 1).

Рис. 1. Дисплеи производства компании Winstar

Winstar уделяет большое внимание развитию сегмента TFT-дисплеев, который на данный момент включает более 160 базовых моделей (рисунок 2):

Рис. 2. Серии TFT-дисплеев Winstar

• стандартные TFT общего назначения с диагоналями до 10,2’’;
• универсальные TFT-дисплеи серий Q и P с платой управления;
• интеллектуальные дисплеи M-TFT (Clever System);
• TFT с повышенной яркостью до 1100 кд/м²;
• монохромные TFT с высоким уровнем контраста;
• ультраширокие TFT с диагональю до 12,3’’;
• TFT с расширенным диапазоном рабочих температур до -30…85°С;
• TFT-дисплеи с HDMI-интерфейсом для Raspberry Pi и аналогичных одноплатных компьютеров;
• встраиваемые системы на базе микропроцессора iMx6 от NXP.

Основные характеристики TFT-дисплеев Winstar

Winstar выпускает более 160 базовых моделей TFT-дисплеев. Если посчитать число исполнений с учетом доступных опций, то число модификаций окажется гораздо больше. Чтобы разобраться с таким многообразием, нужно рассмотреть основные характеристики TFT-дисплеев Winstar.

Диагональ экрана. Данный параметр является важным как с маркетинговой, так и с технической точек зрения. На настоящий момент Winstar предлагает TFT-дисплеи со следующими диагоналями: 2,4?/2,8?/3,2?/3,5?/4,3?/5?/5,6?/5,7?/7?/8?/9?/10,1?/10,2?/12,1?/12,3?/15?.

Кроме диагонали производители указывают и размеры видимой области.

Разрешение играет важную роль с точки зрения восприятия изображения. Естественно, чем выше разрешение, тем качественней выглядит картинка. С другой стороны, увеличение разрешения требует расширения объемов памяти и повышения рабочей частоты TFT-контроллера. А это ведет к росту стоимости.

Сейчас Winstar предлагает TFT-дисплеи со следующими разрешениями: QVGA (320?240), WQVGA (480?272), VGA (640?480), WVGA (800?480), 640?320, 1024?600, XGA (1024?768) и WXGA(1280?800).

Яркость – еще один важный параметр, во многом определяющий уровень комфорта при работе с дисплеем. Диапазон яркости для дисплеев Winstar составляет 120…1100 кд/м². Максимальной яркостью обладают дисплеи из группы High Brightness TFT, о которых будет рассказано ниже.

Технологии изготовления ЖК матрицы. Сейчас наиболее популярной технологией ЖК-матриц является TN (Twisted Nematic). Она отличается минимальным временем отклика и малой стоимостью. В то же время у нее есть и недостатки: низкая цветопередача и небольшие углы обзора. При увеличении угла обзора цветовая гамма картинки начинает искажаться, особенно это касается отклонений по вертикали (рисунок 3). Для удобства пользователей производители указывают оптимальное направление обзора TN ЖК на 12 или 6 часов.

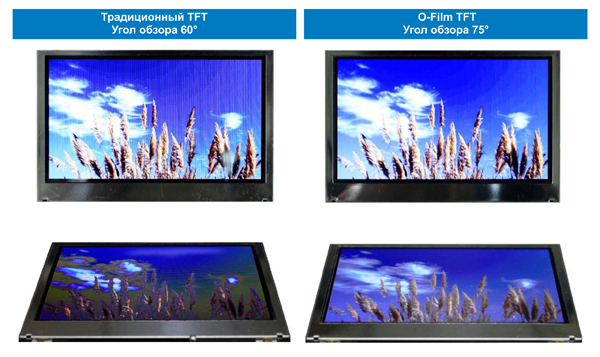

Рис. 3. Использование технологии O-Film для увеличения углов обзора TFT-дисплеев

Решить проблему с искажением изображения можно несколькими способами. Например, воспользоваться TFT-матрицами, созданными по более продвинутым технологиям – VA (Vertical Alignment) и IPS (In-Plane Switching).

IPS-панели отличаются повышенным контрастом, улучшенной цветопередачей, широкими углами обзора. Из недостатков таких дисплеев можно отметить высокую стоимость и чуть большее время отклика.

VA-панели по своим характеристикам занимают среднее положение между TN и IPS. Считается, что цветопередача у них лучше, чем у TN, но хуже, чем у IPS. Зато VA-панели опережают IPS-дисплеи по скорости отклика.

Стоит еще раз отметить, что дисплеи VA и IPS отличаются повышенной стоимостью и больше подходят для приложений, в которых цена не является основным показателем (медицина, авиация, ЖД и другие).

Компания Winstar дополнительно предлагает альтернативное решение проблемы искажения цветопередачи при больших углах обзора – использование компенсирующей пленки O-Film. В этом случае угол обзора значительно расширяется, а цена дисплея остается невысокой (рисунок 3).

В настоящее время Winstar производит TFT-матрицы, выполненные по всем перечисленным технологиям: TN, TN + O-Film, IPS, VA.

Встроенный контроллер. Для управления разверткой и формирования изображения на TFT-матрице требуется драйвер и специальный контроллер. Контроллер может быть как внешним (по отношению к дисплею), так и встроенным. Здесь важно сделать оговорку. Дело в том, что Winstar поставляет TFT-дисплеи трех типов: без контроллера, с контроллером, с платой управления. Например, дисплеи серий Q и P с платой управления могут похвастаться не только встроенным контроллером, но и системой питания подсветки и универсальным разъемом (внутри серии). Более подробно о таких моделях будет рассказано ниже.

Интерфейс обмена данными. Интерфейс дисплея определяется применяемым TFT-контроллером. Это может быть как параллельный, так и последовательный интерфейс. Более подробно об этом рассказывается в заключительном разделе статьи. Сейчас лишь отметим, что в дисплеях Winstar используются следующие интерфейсы: RGB, LVDS, Motorola 6800 8/16 бит, Intel 8080 8/16 бит, DSI, HDMI, SPI, UART.

Размеры и габариты. Для характеристики TFT-дисплеев используют три типа размеров: габаритные размеры, размеры активной зоны, размеры видимой области. Наиболее важными из них являются общие габариты и видимая область.

Крепежная рамка. Для крепления большинства дисплеев требуются дополнительные прижимные устройства или защелки. Однако ряд моделей сразу поставляется со специальной рамкой, которая снабжена монтажными отверстиями.

Сенсорный экран. Сенсорный экран является неотъемлемой частью многих современных устройств. Большая часть дисплеев производства Winstar по умолчанию поставляется с опциональным сенсорным экраном. Это может быть как резистивная матрица RTP, так и емкостная PCAP.

Диапазон рабочих температур (Траб) – ключевой параметр для промышленных, автомобильных и многих других приложений. Большая часть дисплеев Winstar имеет рабочий диапазон -20…70°С, но для ряда моделей он ограничен 0…70°С или 0…50°С. Группа TFT-дисплеев с расширенным температурным диапазоном сохраняет работоспособность вплоть до -30…85°С.

Теперь, когда рассмотрены общие характеристики дисплеев Winstar, можно перейти к обзору семейств, конкретных продуктов и новинок, появившихся в этом году.

Стандартные TFT-дисплеи Winstar

Стандартные TFT – наиболее многочисленная группа дисплеев Winstar, объединяющая более 75 «штатных» моделей, часть из которых может снабжаться различными опциями (сенсорным экраном, монтажной рамкой, поляризационной пленкой O-Film).

Winstar предлагает стандартные TFT со следующими характеристиками:

• диагональю 2,4/2,8/3,2/3,5/3,97/4,3/5/5,6/5,7/7/8/10,1/10,2 дюймов;
• разрешением QVGA (320?240), WQVGA (480?272), VGA (640?480), WVGA (800?480), 640?320, 1024?600, XGA (1024?768), IPSIPS(1280?800);
• матрицами TN или IPS;
• типовой яркостью 150…700 кд/м²;
• интерфейсами RGB, LVDS, Motorola 6800 8/16 бит, Intel 8080 8/16 бит, DSI, SPI;
• опциональным резистивным или емкостным сенсорным экраном;
• опциональной крепежной рамкой;
• опциональной поляризационной пленкой O-Film;
• рабочим температурным диапазоном -20…70°C.

В этом году компания Winstar значительно расширила номенклатуру стандартных TFT-дисплеев (таблица 1). Рассмотрим основные новинки в данном сегменте.

Таблица 1. Характеристики новых стандартных дисплеев Winstar

WF18FTLAADNN0 – 1,77-дюймовый TFT-дисплей с разрешением 128?160 пикселей. Дисплей построен на базе драйвера ST7735S и поддерживает 8/16-битный интерфейс Intel 8080, а также трехпроводной SPI-интерфейс.

WF24HTLAJDNN0 – 2,4-дюймовый дисплей с разрешением 240?320 и портретной ориентацией (рисунок 4). Для управления используется контроллер ILI9341V с поддержкой 8/16-битного интерфейса Intel 8080. Важным достоинством WF24HTLAJDNN0 является высокая яркость 500 кд/м².

WF28ETLAJDNN0 – полноцветный дисплей с диагональю 2,8’’. Дисплей построен на базе контроллера ILI9341V с поддержкой 8/16-битного интерфейса Intel 8080. Отличается высокой яркостью 500 кд/м².

WF35HTLAIDNT0 – 3,5-дюймовый TN-дисплей на базе контроллера ILI9488 (рисунок 4).

WF35UTYAIDNN0 – 3,5-дюймовый IPS-дисплей с разрешением 320?48 и высокой яркостью 600 кд/м² (рисунок 4). Дисплей построен на базе контроллера ILI9488. Данный дисплей отличается широким углом обзора 80° по всем направлениям (лево/право/верх/низ). Диапазон рабочих температур для WF35UTYAIDNN0 составляет -20…70°C, а температура хранения -30…80°C.

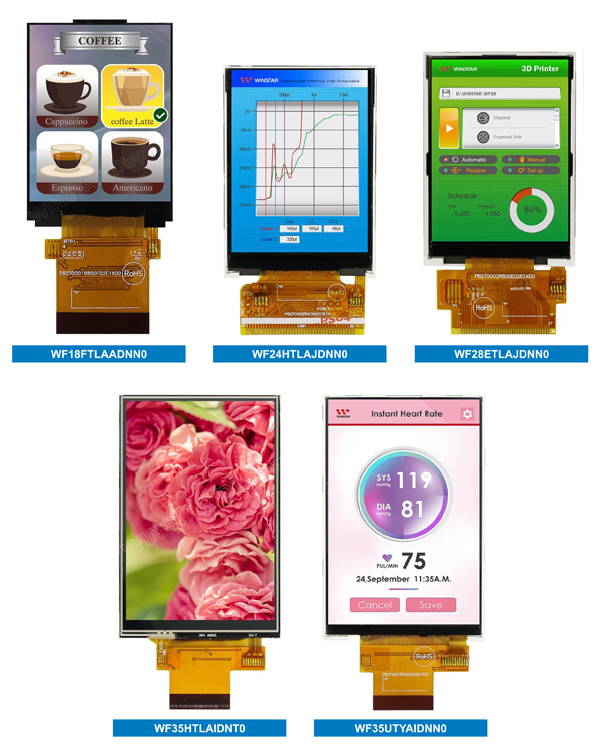

Рис. 4. Новые стандартные дисплеи Winstar с малой диагональю

WF40BTYAQMNN0 – 3,97-дюймовый IPS-дисплей с разрешением 480?800. Модель имеет портретную ориентацию (рисунок 5). Для управления используется контроллер JD9161 с последовательным дифференциальным интерфейсом MIPI DSI. Дисплей отличается широким углом обзора 80° по всем направлениям.

WF50DTYA3MNN0 – 5-дюймовый IPS-дисплей на базе контроллера ILI9881C с последовательным дифференциальным интерфейсом MIPI DSI.

WF50DTYA3MNG10 – 5-дюймовый IPS TFT-дисплей. По сравнению с рассмотренным выше WF50DTYA3MNN0 данный дисплей имеет меньшую яркость (200 кд/м²), зато он поставляется с емкостной сенсорной панелью. Благодаря особой технологии оптической склейки сенсорного экрана (Optical Bonding) WF50DTYA3MNG10 обладает рядом преимуществ: повышенной механической прочностью, уменьшенным отражением внешнего света от монитора и отсутствием конденсата между матицей и защитным стеклом. WF50DTYA3MNG10 обладает широким углом обзора 80° по всем направлениям.

WF70WTYAULNN0 – 7-дюймовый IPS-дисплей с повышенным разрешением 800?1280 (рисунок 5). Дисплей построен на базе LVDS-драйвера и поставляется с антибликовым покрытием. Благодаря использованию IPS–матрицы угол обзора для WF70WTYAULNN0 составляет 85°.

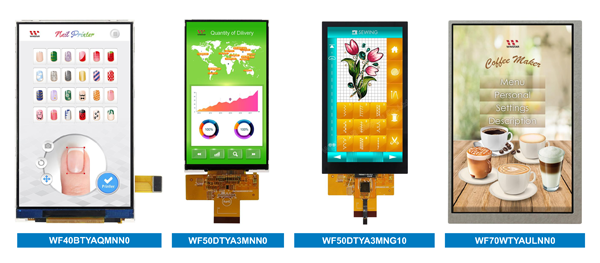

Рис. 5. Новые стандартные дисплеи Winstar со средней диагональю

WF101GTAAPLNG0 и WF101GTAAPLNT0 – 10,1-дюймовыйе IPS-дисплеи, использующие LVDS-интерфейс. Отличаются высоким разрешением 1280?800 (рисунок 6). Угол обзора для обеих матриц составляет 85°.

Друг от друга WF101GTAAPLNG0 и WF101GTAAPLNT0 отличаются типом сенсорного экрана. В WF101GTAAPLNG0 применяется емкостной (RCAP) экран, а в WF101GTAAPLNT0 – резистивный (RTP).

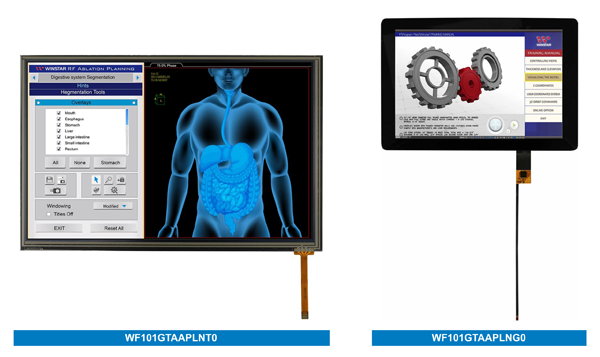

Рис. 6. Новые стандартные дисплеи Winstar с большой диагональю

Говоря о стандартных TFT, нельзя не упомянуть о дисплеях серии Y. Дело в том, что большинство из рассмотренных выше дисплеев не совместимо между собой. Они отличаются интерфейсами, типом и положением разъемов. Чтобы перейти от одной модели к другой, придется переделывать пользовательскую плату. Именно по этой причине компания Winstar решила облегчить жизнь разработчикам и выпустила дисплеи серии Y. В них используется RGB-интерфейс и одинаковый разъем с одной и той же распиновкой. В итоге при использовании данной серии поменять дисплей на модель с большей диагональю оказывается гораздо проще.

Дисплеи Y-серии имеют следующие характеристики (таблица 2):

• диагональ 3,5…7’’;
• разрешение 320х240…800х480;
• коммуникационный интерфейс RGB;
• тип разъема: 40 контактный для плоского шлейфа.

Таблица 2. Характеристики дисплеев Y-серии от Winstar

TFT-дисплеи Winstar со встроенной платой управления

Winstar предлагает множество TFT-дисплеев с различными разрешениями, размерами экрана, типами ЖК-контроллера и так далее. К сожалению, стандартные дисплеи (кроме серии Y) не совместимы между собой. В итоге смена дисплея почти всегда приводит к переработке аппаратной части устройства. Кроме того, при использовании стандартных TFT-дисплеев разработчику придется самостоятельно организовывать питание подсветки. Чтобы упростить жизнь потребителям, компания Winstar создала две серии дисплеев – Q и P – со встроенной платой управления (рисунок 7).

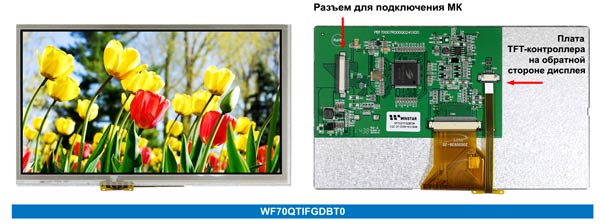

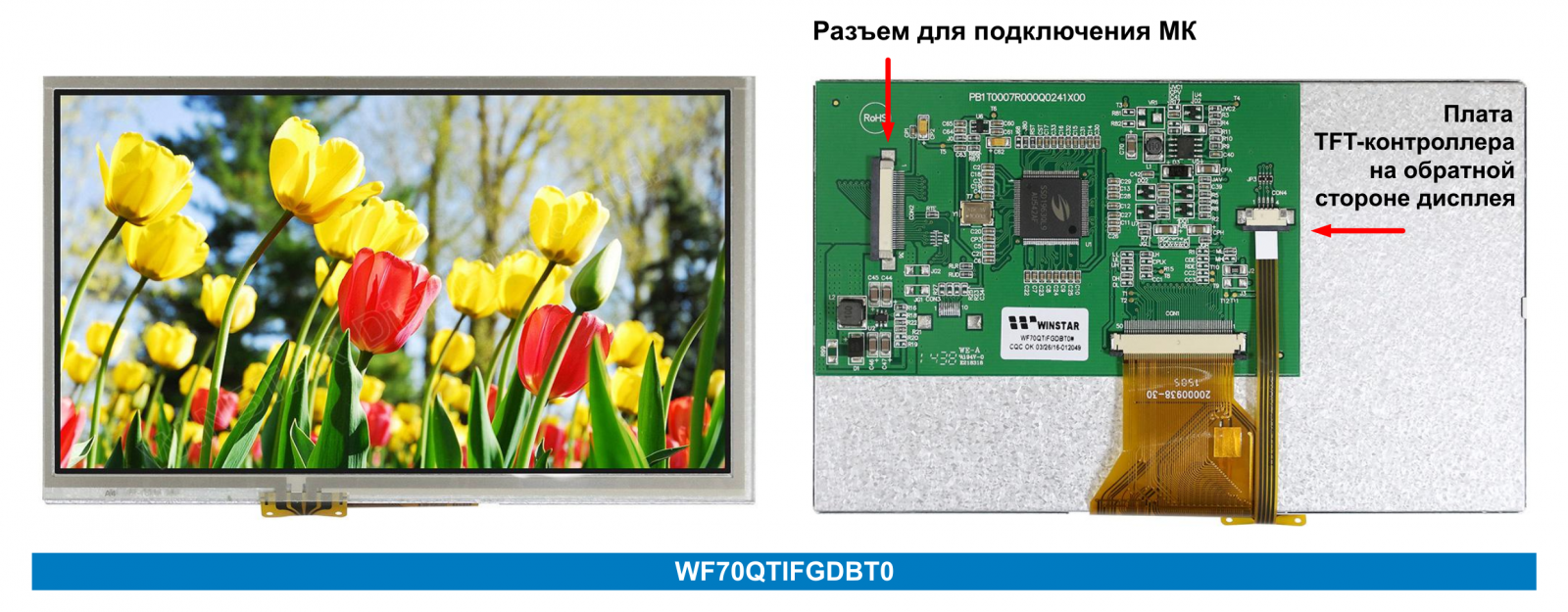

Рис. 7. Пример TFT-дисплея со встроенной платой управления

Серия Q – серия высокоинтегрированных TFT-дисплеев, призванных стать альтернативой стандартным дисплеям Winstar. Достоинствами Q-TFT являются:

• наличие у всех моделей хорошо знакомого пользователям ЖК-контроллера SSD1963 – такого же, как и в стандартных TFT производства Winstar. Это позволяет переходить на данные дисплеи с минимальными переработками программной части;
• универсальный 36-контактный разъем для всех версий дисплеев этой серии. Все дисплеи Q-TFT используют универсальный разъем для связи с внешним процессором, независимо от размеров экрана и интерфейса связи. Тот же разъем используется для подключения подсветки и сенсорного экрана;
• поддержка 8- и 16-битных интерфейсов 6800/8080;
• встроенный драйвер светодиодов. Разработчикам не придется использовать внешний дополнительный драйвер, а значит, и при смене размеров экрана переделывать схему не придется;
• наличие версий Q-TFT, которые поддерживают расширенное число цветов – до 16 млн, притом, что в стандартных экранах доступно только 65 тысяч цветов.

Все перечисленные особенности приводят к тому, что разработчик может свободно менять тип дисплея без изменений аппаратной части.

В 2015 году в состав серии входило шесть представителей, теперь их число превысило два десятка (таблица 3):

• с диагоналями 3,5…10,2’’;
• с разрешением QVGA (320?240), (480?272), WVGA (800?480);
• с матрицами TN;
• с типовой яркостью 250…500 кд/м²;
• с опциональным резистивным или емкостным сенсорным экраном;
• с опциональной крепежной рамкой;
• с опциональной поляризационной пленкой O-Film;
• с рабочим температурным диапазоном -20…70°C.

Таблица 3. TFT-дисплеи Q Series

P Series – серия высокоинтегрированных дисплеев, разработанная с той же целью, что и серия Q-TFT. Принципиальное отличие между ними заключается в использовании разных ЖК-контроллеров. В P-TFT применяется RA8875. Кроме того, P-TFT имеет стандартное количество цветов – 65 тыс.

P-TFT и Q-TFT не просто схожи по основным характеристикам, но и имеют аппаратную совместимость. P-TFT использует тот же универсальный 36-контактный разъем и имеет те же габаритные размеры, что и аналоги из Q Series (таблица 4).

Таблица 4. TFT-дисплеи P Series

Для работы с дисплеем необходим внешний управляющий контроллер или процессор. К сожалению, не все контроллеры имеют аппаратную поддержку интерфейсов RGB/LVDS/8080/6800. Для случаев, когда в распоряжении пользователя имеется только RS232 и SPI, компания Winstar предлагает использовать серию дисплеев M Series.

M-серия “Clever System” от Winstar

M Series “Clever System” – серия дисплеев, представляющих собой полноценные интеллектуальные системы. Для управления таким дисплеем подойдет даже очень простой контроллер с UART или SPI.

Модули M Series выполнены в виде печатной платы с установленным на ней TFT-дисплеем (рисунок 8). Они предназначены для быстрого создания визуальных приложений при минимальных требованиях к аппаратной части.

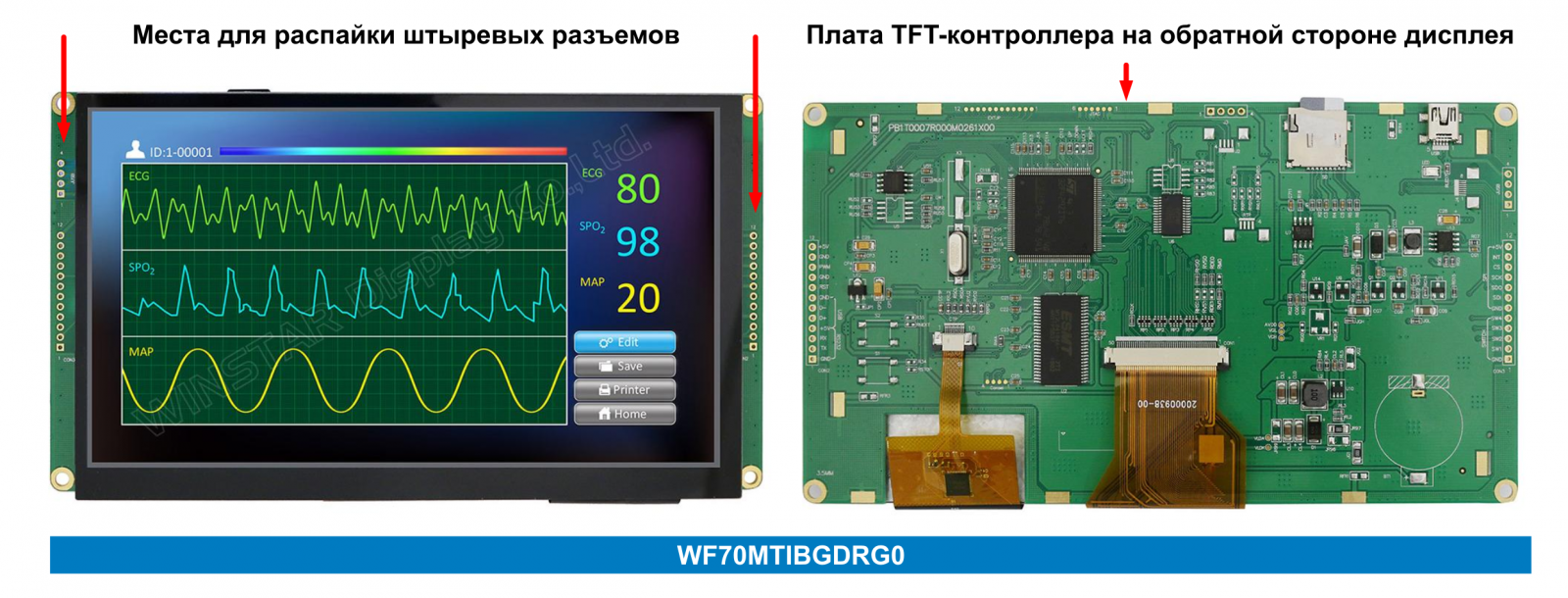

Рис. 8. Внешний вид модулей серии M на примере WF70

Использование M Series дает сразу несколько преимуществ:

• модули содержат встроенный контроллер, который управляет дисплеем, яркостью подсветки, контролирует состояние сенсорного экрана. Дополнительно на плате размещен контроллер PIC24, экранная память ОЗУ и Flash для хранения изображений;
• Winstar предоставляет специальное программное обеспечение, позволяющее максимально упростить настройку модулей;
• модули поддерживают два пользовательских интерфейса (UART/SPI), выход ШИМ, четыре входа для подключения кнопок.

Таким образом, чтобы создать графическое приложение с помощью модуля серии M, потребуется самый скромный контроллер и минимум времени на разработку программной и аппаратной частей.

Если в 2015 году серия состояла из трех изделий (WF35M, WF43M, WF57M), то теперь в нее входят уже десять моделей (таблица 5). Совсем недавно компания Winstar представила два дисплея с рекордной для серии диагональю 7’’.

Таблица 5. Характеристики дисплеев M-серии
