Бюджетные встраиваемые многофункциональные модули серии TE-STM32FX07

Широкий спектр продукции, разработанной компанией Терраэлектроника, выпускается на протяжении целого ряда лет и пользуется неизменной популярностью у многих специалистов, желающих использовать готовые, проверенные временем решения для реализации различных прикладных задач в короткие сроки и с неизменно хорошим результатом.

Основная масса изделий разработана на основе микроконтроллеров, цифровых сигнальных контроллеров, SoC и других чипов известных производителей (STMicroelectronics, Texas Instruments, FTDI и др.). Продукция компании Терраэлектроника – это, прежде всего, бюджетные многофункциональные встраиваемые модули, которые не только позволяют пользователю опробовать новые идеи и создать прототипы устройств, но и использовать их в составе более сложной серийной продукции в качестве готового к работе узла.

Для решения задач, требующих визуализации процессов, компания Терраэлектроника выпускает ряд дисплейных модулей: TE-ULCD35, TE-ULCD56 и др. Управление дисплеем в них осуществляется отдельным микроконтроллером. В память программ TE-ULCD35 и TE-ULCD56 на этапе изготовления загружают библиотеки графических функций, которые могут быть вызваны внешним микроконтроллером по SPI интерфейсу. Такое разграничение аппаратных ресурсов позволяет освободить вычислительные мощности  внешнего микроконтроллерного модуля для других задач. При этом любой из упомянутых выше дисплейных модулей может быть легко подключен (plug-and-play) к одному из изделий серии TE-STM32FX07, речь о которой и пойдет в этом небольшом обзоре.

В семейство TE-STM32FX07 входят три бюджетных встраиваемых многофункциональных модуля: TE-STM32F107 (Барракуда), TE-STM32F207 (Мурена) и TE-STM32F407.

Они отличаются друг от друга, в основном, установленными микроконтроллерами. В таблице 1 приведены основные параметры этих изделий, а на Рис. 1 общий вид модуля Барракуда.

Заметим, что внешний вид остальных модулей серии практически не отличается от представленного на Рис. 1 TE-STM32F107.

Выбирая из сочетаний производительности, объемов памяти Flash и ОЗУ, интерфейсов и т. д., можно легко подобрать соответствующий модуль для конкретного приложения.

Таблица 1. Основные параметры встраиваемых модулей серии TE-STM32FX07

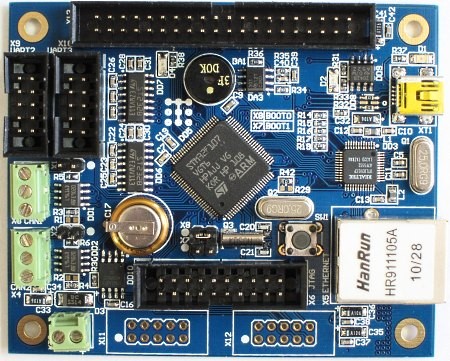

Рис. 1. Модуль TE-STM32F107. Вид сверху

Для модулей TE-STM32FX07 доступны проекты демонстрационных программ, разработанные в интегрированных средах разработки IAR и Eclipse/ GCC. Среди них проект Вебсервера, теста SPI Flash, проект загрузки кода в МК через USB. Также для всех желающих доступна для скачивания с нашего сайта документация в электронном виде.

Программа общего тестирования работоспособности модуля загружается в микроконтроллер в процессе производства. При включении питания мигает светодиод с периодом 2 сек., а также начинает работать зуммер, на вход которого через установленную на плате микросхему усилителя низкой частоты подается сигнал, сформированный ЦАП микроконтроллера. Для отладки и программирования рекомендуется использовать JTAG-эмуляторы. Например, TE-ST-LINK, ST-Link/V2 и др.

В  период развития проекта по выпуску модулей семейства TE-STM32FX07 в ряде печатных изданий и интернет-ресурсов cпециалистами компании была опубликована серия статей, которые могут заинтересовать всех желающих освоить и использовать эту продукцию.

Среди них:

• Модульная микроконтроллерная система с разделением функций управления и отображения информации
• Тандем МК-модулей для управления с использованием графического интерфейса
• Модули компании Терраэлектроника на основе микроконтроллеров STM32 F4 (статья в PDF, 2,3 МБ)

Сегодня бюджетные встраиваемые модули серии TE-STM32FX07 от компании Терраэлектроника пользуются заметной популярностью на рынке. Эти изделия действительно проверены временем и могут быть использованы для широкого круга приложений: от освоения STM32F4 до разработки, от прототипирования до применения в качестве готовых узлов в серийной продукции.

Обзор подготовил и составил
Шрага Александр,
