7.5-дюймовый двухцветный e-Ink HAT дисплей с разрешением 640 х 384 и углом обзора >170°

7.5inch e-Paper HAT - изготовленный по технологии электронных чернил e-Ink, HAT дисплей для Raspberry Pi с диагональю 7.5 дюйма, разрешением 640 х 384, со встроенным контроллером, SPI интерфейсом и поддержкой черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 7.5inch e-Paper HAT не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при  обновлении страниц.

Дисплей совместим с Raspberry Pi 2B/ 3B/ Zero/ Zero W. Кроме того, используя SPI интерфейс, дисплей можно подключить и к другим платам, например, Raspberry /Arduino/ Nucleo и т. д.

На сайте производителя доступны ресурсы для разработок, включая демонстрационные примеры для Raspberry Pi/ Arduino/ STM32.

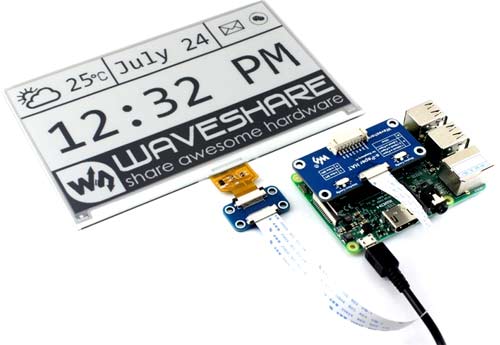

Рис.1. Дисплей 7.5inch e-Paper HAT, подключенный к Raspberry Pi

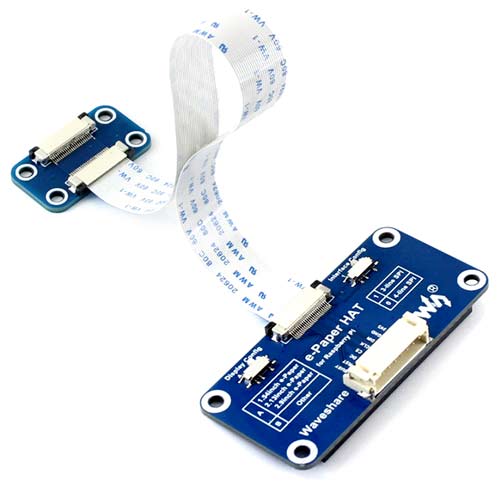

Рис. 2. e-Paper Driver HAT из комплекта7.5inch e-Paper HAT

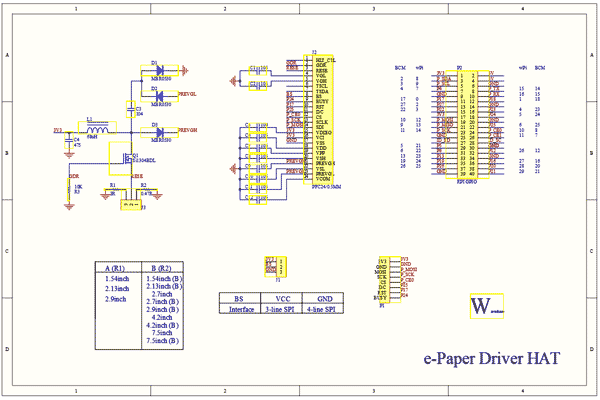

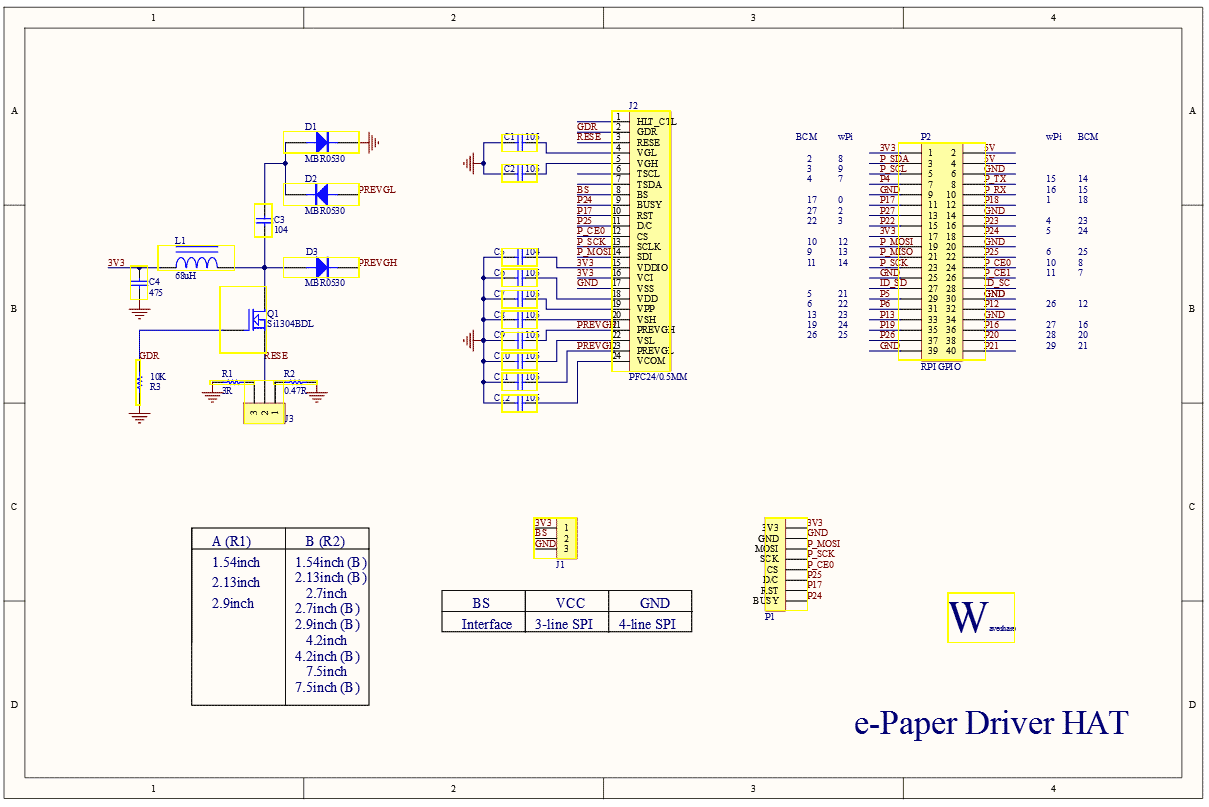

Рис. 3. Схема принципиальная электрическая e-Paper Driver HAT

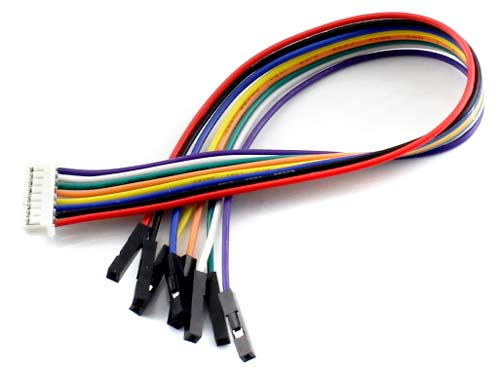

Рис. 4. Коммутационный кабель PH 2.0 20cm 8Pin из комплекта поставки

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление;
• при обновлении страниц типичное потребление 38 мВт,
• в режиме ожидания не более 0.017 мВт;
• Совместимость с Raspberry Pi 2B/ 3B/ Zero/ Zero W;
• SPI интерфейс для подключения к другим платам, например, Raspberry/ Arduino/ Nucleo и т. д.;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 170.2 мм х 111.2 мм;
• Размеры дисплея: 163.2 мм х 97.92 мм;
• Шаг точки: 0.255 х 0.255;
• Разрешение: 640 х 384;
• Цвета: черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 6 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
