2.7-дюймовый трехцветный e-Ink дисплейный модуль с разрешением 264 х 176 и SPI интерфейсом

2.7inch e-Paper HAT [B] – один из серии e-Ink дисплейных модулей от компании Waveshare. Это трехцветный дисплей для Raspberry Pi 2B/ 3B/ Zero/ Zero W с диагональю 2.7 дюйма и разрешением 264 x 176 пикселей. Модуль имеет встроенный контроллер с SPI интерфейсом, который позволяет подключаться не только Raspberry Pi, но и к другим микроконтроллерным платам с SPI интерфейсом, подобным Arduino, Nucleo и т.д. Благодаря таким преимуществам как ультрамалое потребление, широкий > 170° угол обзора, высокая контрастность изображения практически без энергозатрат, дисплейный модуль является прекрасным выбором для таких приложений как электронные ценники, промышленный инструмент и т. д. Дисплей работает на отражение и, соответственно, в нем отсутствует задняя подсветка. Он способен отображать последний контент в течение длительного времени даже при выключенном питании, которое в основном необходимо только для обновления отображаемой страницы. Дополнительным удобством является наличие на модуле четырех кнопок. Для пользователя на сайте производителя доступны ресурсы для разработок с демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

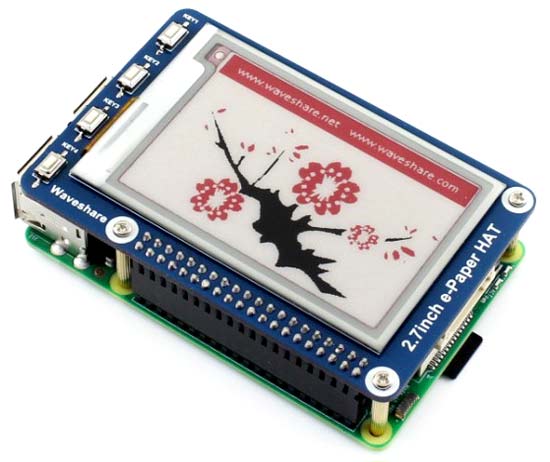

Рис. 1. Дисплей 2.7inch e-Paper HAT [B], установленный на Raspberry Pi

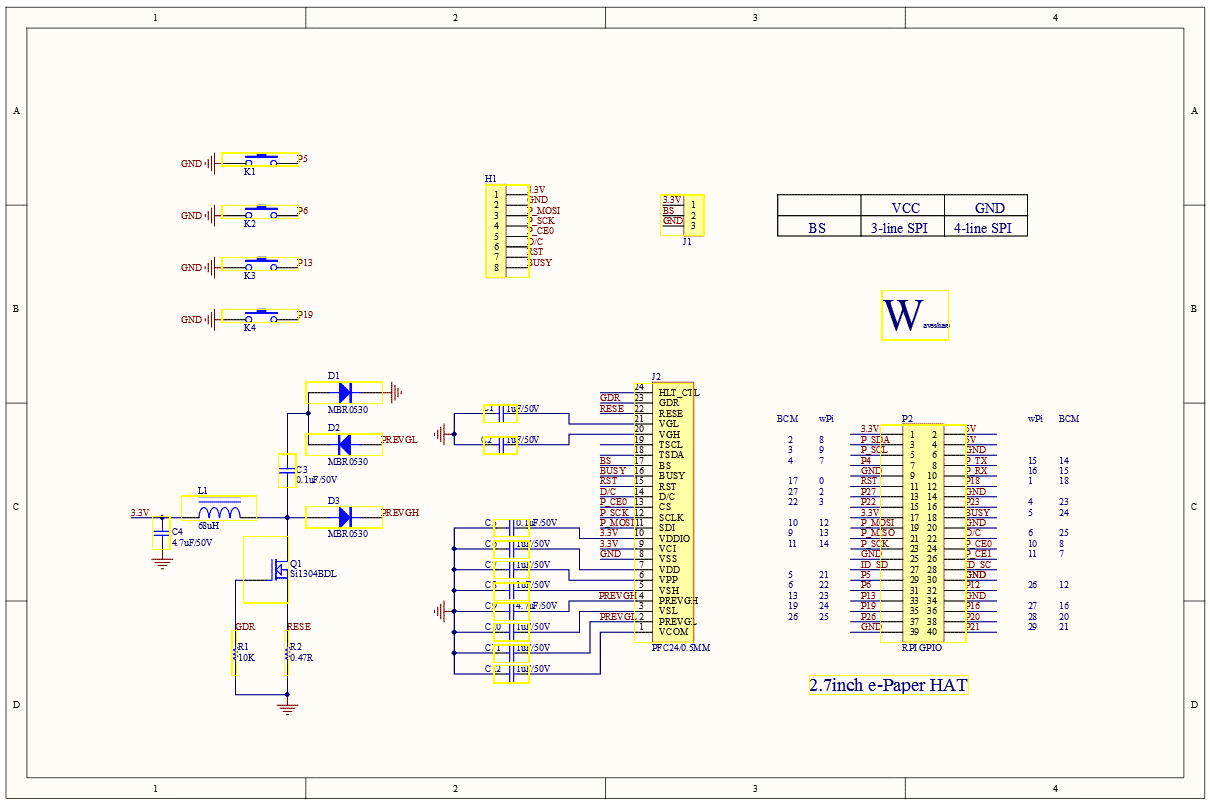

Рис. 2. Схема принципиальная электрическая дисплейного модуля 2.7inch e-Paper HAT [B]

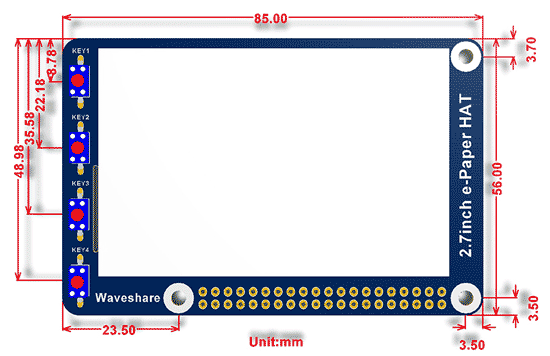

Рис. 3. Размеры дисплейного модуля 2.7inch e-Paper HAT [B]

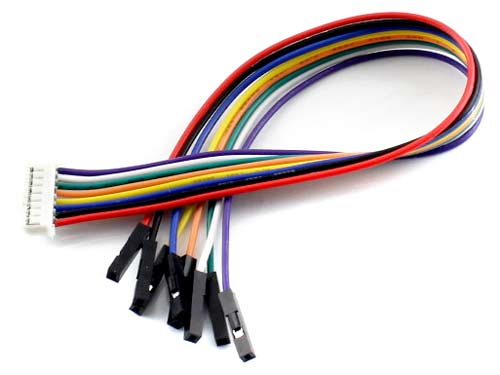

Рис. 4. Коммутационный кабель из комплекта поставки 2.7inch e-Paper HAT [B]

Отличительные особенности:

• Отсутствие задней подсветки, длительное отображение последнего контента даже при выключенном питании.
• Ультрамалое потребление. Питание требуется в основном для обновления страницы.
• Совместимость с Raspberry Pi 2B/ 3B/ Zero/ Zero W.
• Четыре кнопки на плате модуля.
• SPI интерфейс для подключения к другими МК платам, подобным Raspberry/ Arduino/ Nucleo и т. д.
• На сайте производителя доступны ресурсы для разработок, документация и демонстрационные примеры для Raspberry Pi/ Arduino/ STM32.
• Рабочее напряжение: 3.3 В.
• Интерфейс: 3-проводной SPI, 4-проводной SPI.
• Внешние размеры: 85 мм х 56 мм.
• Размер дисплея: 57.288 мм х 38.192 мм.
• Шаг точек: 0.217 х 0.217.
• Разрешение: 264 х 176.
• Отображаемые цвета: красный, черный, белый.
• Уровень серого: 2.
• Полное время обновления страницы: 15 сек.
• Потребление при обновлении страницы: 26.4 мВт (тип.).
• Потребление в режиме ожидания: <0.017 mW.
• Угол обзора: >170°.

Интерфейс

Ресурсы для разработок можно найти на сайте производителя.
