Источники питания на DIN-рейку и AC/DC адаптеры настенного типа

Основанная в 1982 году, компания Mean Well Enterprises Co., Ltd. является одним из немногих производителей, специализирующихся на стандартных источниках питания. В соответствии с докладом MicroTechnology Consultant, выпущенном в марте 2017 года, она занимает пятое место в мировом производстве источников питания с DC выходом. В отличие от первых четырех производителей, ориентированных на ODM/ OEM бизнес-модель, почти 99% продаж Mean Well – это стандартные источники питания, продаваемые под собственным брендом. Совокупный доход компании в 2017 году составил 927 миллионов USD.

Система менеджмента качества компании соответствует ISO9001.

Наряду с использованием широко представленных в компании Терраэлектроника Средств разработки и отладки, применение в проектах стандартных источников питания является еще одним способом сокращения сроков и стоимости разработок. Ни для кого не является секретом то, что от качества источника питания в электронном изделии зависит настолько  много, что этому узлу нельзя не уделить достойного внимания. Все возрастающие требования  к питающим устройствам давно уже привели к выделению разработки и производства источников в отдельное направление. Давно прошли те времена, когда источник питания состоял из силового трансформатора, выпрямителя, фильтра НЧ и линейного стабилизатора. Сегодня любой электронный аппарат сложно представить без импульсного источника питания  с низким уровнем электромагнитных помех, высоким КПД, стабильными выходными параметрами, с высокой плотностью мощности, хорошими массогабаритными характеристиками и т. д. И разработка такого устройства стала делом непростым. Поэтому сегодня мы предлагаем готовые решения от компании Mean Well, решения, в качестве реализации которых у нас нет никаких сомнений.

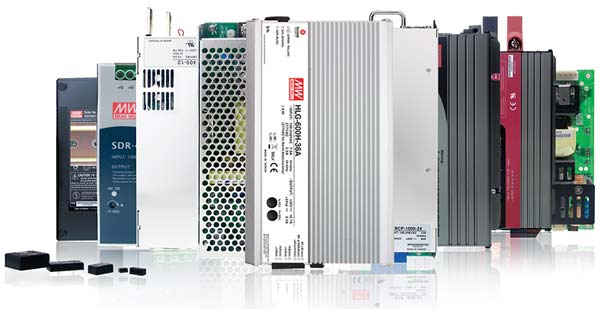

Сегодня компания предлагает комплексные решения для питания в диапазоне мощностей от 0.5 Вт до 24 кВт. Среди продукции: источники питания AC-DC с различным конструктивным исполнением, драйверы светодиодов, AC/DC зарядные устройства, преобразователи DC/DC и DC/AC инверторы.

Цель обзора – сократить временные и материальные затраты разработчиков и производственников, радиолюбителей и всех  тех, перед кем стоит, иногда непростая, задача выбора источника питания.

В первой части будут рассмотрены ряд популярных серий AC/DC преобразователей на DIN-рейку, а также сетевые AC/DC адаптеры настенного типа.

В зависимости от задачи, критерии выбора источника питания могут отличаться, но основные параметры, необходимые для его подбора, пожалуй, можно назвать сразу.  Это номинальные и максимальные значения выходного напряжения, тока и мощности; допустимое отклонение параметров, тип стабилизации (напряжение, ток), возможность регулировки выходного напряжения, количество выходов, диапазон входных напряжений и частот, наличие корректора коэффициента мощности, эффективность, уровень шумов и пульсаций, форм-фактор, виды защиты (перегрузка по току, перенапряжение, перегрев, короткое замыкание и др.), класс защиты (IP), рабочий температурный диапазон, тип охлаждения и т. д.

Ниже, в таблицах,  приведены  некоторые  параметры источников. Недостающие данные следует искать в документации производителя, которая привязана к каждому конкретному продукту.

Источники питания на DIN рейку со стабилизацией выходного напряжения и с универсальным входом

Источники питания на DIN-рейку находят широкое применения  для различных приложений, среди которых  промышленная автоматика, измерительное оборудование, телекоммуникационные системы, системы контроля доступа, ОПС, платежные системы и т. д. В обзоре представлены 5 семейств таких источников: DR, DRP, DRT, MDR, SDR. Все они сертифицированы по электробезопасности и электромагнитной совместимости UL, CUL, TUV, CB, CE. Изделия отличаются рядом своих характеристик, что нашло отражение в представленных ниже таблицах.

Серия DR (Таблица 1) является базовой и выпускается в различных корпусах: пластиковых с изоляцией класса II, в обычных пластиковых и в металлических. Источники этой серии не имеют корректора коэффициента мощности (ККМ). Все представленные изделия имеют универсальный вход, а DR-120 требует ручного переключения с одного диапазона входных напряжений на другой (выбор между 88-132В AC и 176-264AC).

Серия DRP (Таблица 2) -  это источники повышенной по сравнению с DR мощностью, встроенным ККМ и металлическим корпусом.

Серия DRT (также Таблица 2) –  источники повышенной мощности с трехфазным входом.

Серия MDR (Таблица 3) – характеризуется небольшими мощностями и узкими по сравнению  с другими моделями пластиковыми корпусами, что дает возможность применять эти изделия в местах с ограниченным пространством и плотным монтажем. Эти источники имеют малое собственное потребление - на холостом ходу до 1 Вт.

Серия SDR (Таблица 4) - высокопроизводительные источники с КПД не менее 94% для большинства моделей. Источники выпускаются в узких по сравнению с DR и DRP корпусах и имеют встроенный ККМ.

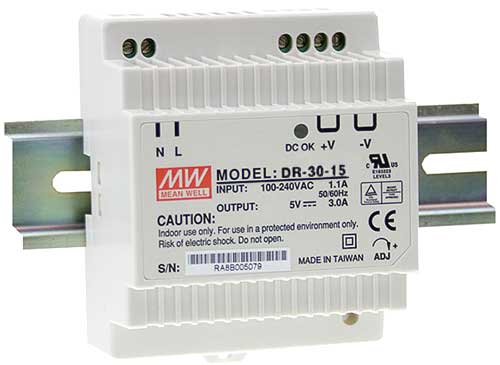

Рис. 1. Источник питания DR-30-15

Таблица 1. Параметры источников питания серии DR

№	Наименование	Uвых.,В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	DR-15-5	5	2.4	12	85–264AC;120– 370DC	80	77	КЗ, перегрузка по току, перенапряжение
2	DR-15-12	12	1.25	15		120	84
3	DR-15-24	24	0.63	15.2		150	85
4	DR-30-12	12	2	24		120	81
5	DR-30-24	24	1.5	36		150	83
6	DR-4524	24	2	48		480	80	КЗ, перегрузка по току, перенапряжение, перегрев
7	DR-60-12	12	4.5	54	88–264AC;124– 370DC	120	82	КЗ, перегрузка по току, перенапряжение
8	DR-60-24	24	2.5	60		150	84
9	DR-75-24	24	3.2	76.8	85–264AC;120– 370DC	150	80	КЗ, перегрузка по току, перенапряжение, перегрев
10	DR-75-48	48	1.6	76.8		240	81
11	DR-100-12	12	7.5	90	88–264AC;124– 370DC	120	87
12	DR-100-24	24	4.2	100.8		150	89
13	DR-120-12	12	10	120	88-132В AC/176-264AC(перекл.); 248 – 370DC.	80	80
14	DR-120-24	24	5	120		80	84
15	DR-120-48	48	2.5	120		100	85

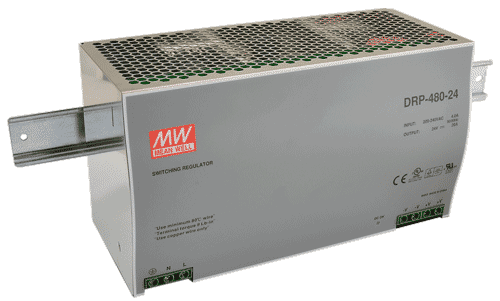

Рис. 2. Источник питания DRP-480-24

Таблица 2 Параметры источников питания cерий  DRP и DRT

№	Наименование	Uвых.,В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	DRP-240-24	24	10	240	85–264AC;120– 370DC	80	84	КЗ, перегрузка по току, перенапряжение, перегрев
2	DRP-240-48	48	5	240		150	85
3	DRP-480-24	24	20	480	180 –264AC;250– 370DC	120	89
4	DRP-480-48	48	10	480		120	89
5	DRT-480-24	24	20	480	Три фазы  х 340  - 550VAC;  480 - 780VDC	80	89
6	DRT-960-24	24	40	960	Три фазы  х 340  - 550VAC;	80	91

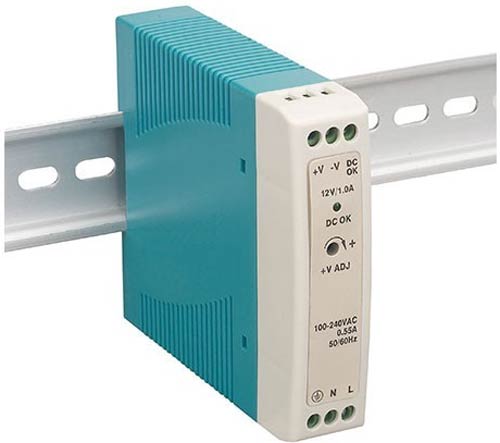

Рис. 3. Источник питания MDR-10-24

Таблица 3. Параметры источников питания cерии MDR

№	Наименование	Uвых.,В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	MDR-10-12	12	0.84	10	85 -264VAC;120 -370VDC	120	81	КЗ, перегрузка по току, перенапряжение
2	MDR-10-24	24	0.42	10		150	84
3	MDR-20-12	12	1.67	20		120	80
4	MDR-20-24	24	1	24		150	84
5	MDR-40-12	12	3.33	40		120	86
6	MDR-40-24	24	1.7	40.8		200	88
7	MDR-60-12	12	5	60		120	86
8	MDR-60-24	24	2.5	60		150	88
9	MDR-100-12	12	7.5	90	85 -264VAC;120 -370VDC	120	85	КЗ, перегрузка по току, перенапряжение, перегрев
10	MDR-100-24	24	4	96		150	87
11	MDR-100-48	48	2	96		200	88

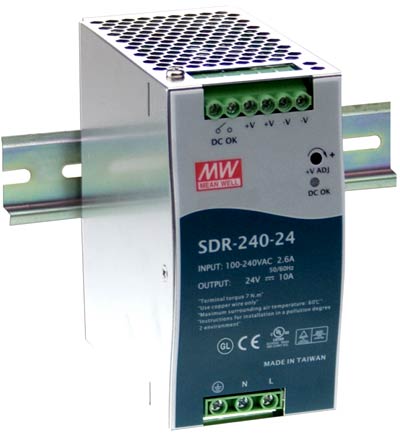

Рис. 4. Источник питания SDR-240-24

Таблица 4. Параметры источников питания cерии SDR

№	Наименование	Uвых.,В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	SDR-120-12	12	10	120	88 -264VAC;124 -370VDC	100	89	КЗ, перегрузка по току, перенапряжение
2	SDR-120-24	24	5	120		100	91
3	SDR-240-24	24	10	240		100	94
4	SDR-240-48	48	5	240		120	94
5	SDR-480-24	24	20	480	90 - 264VAC; 127 - 370VDC	100	94
6	SDR-480-48	48	10	480		120	94
7	SDR-960-24	24	40	960	180 - 264VAC; 254 - 370VDC	180	94
8	SDR-960-48	48	20	960		250	94

Мощные источники питания серий RSP и RST

Изделия этих серий могут применяться (в зависимости от модели) для приложений, требующих высоких мощностей, возможности удаленного управления и программирования выходных параметров. Они могут применяться для индустриальных,  телекоммуникационных, лабораторных  и др. приложений.

Серия RSP (Таблица 5) -  выпускается в широком диапазоне мощностей. Модели имеют встроенный активный ККМ, универсальный вход и др. В зависимости от  мощности, эти источники могут существенно отличаться по своим возможностям друг от друга.  Любой из них может рассматриваться как узел для инсталляции в финальное оборудование. Ряд источников этой серии имеет дистанционное управление, принудительную вентиляцию и др.

Серия RST-5000 (также Таблица 5) - регулируемые 5 КВт источники питания с подключением к трехфазной сети. В источниках обеспечена возможность регулировки выходного напряжения в пределах 20 – 120% от номинального значения и выходного тока в пределах 20 – 100%. Источники серии имеют встроенный ККМ и работают с высокой эффективностью.

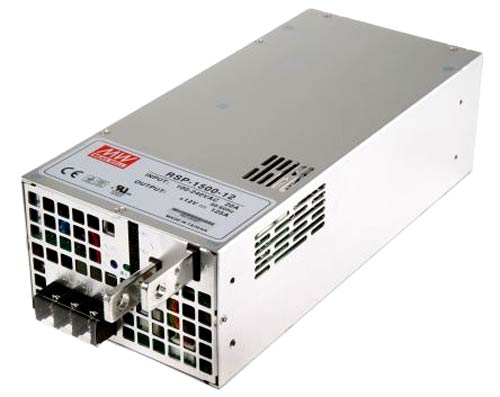

Рис. 5. Источник питания RSP-1500-12

Таблица 5. Мощные источники питания серий RSP и RST

№	Наименование	Uвых.,В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	RSP-200-2.5	2.5	40	100	88 -264VAC;124 -370VDC	100	81.5	КЗ, перегрузка по току, перенапряжение, перегрев
2	RSP-320-24	24	13.4	321.6		150	89
3	RSP-750-24	24	31.3	751.2	90 -264VAC 127 -370VDC	150	90.5	КЗ, перегрузка по току, перенапряжение, перегрев, fanalarm
4	RSP-1000-24	24	40	960		150	88	КЗ, перегрузка по току, перенапряжение, перегрев
5	RSP-1000-48	48	21	1008		150	90
6	RSP-1500-12	12	125	1500		150	87
7	RSP-1500-15	15	100	1500		150	87
8	RSP-1500-24	24	63	1512		150	90
9	RSP-1500-27	27	56	1512		150	90
10	RSP-1500-48	48	32	1536		200	91
11	RSP-2000-48	48	42	2016		300	92
12	RSP-2400-24	24	100	2400	180 -264VAC 254 -370VDC	150	90	КЗ, перегрузка по току, перенапряжение, перегрев, fanalarm
13	RSP-3000-12	12	200	2400		150	86
14	RSP-3000-24	24	125	3000		150	90
15	RSP-3000-48	48	62.5	3000		200	90.5
16	RST-5000-24	24	200	4800	3 Фазы 3 провода, треугольник, 196 - 305VAC; или 3 Фазы 4 провода Y,  340 - 530VAC	150	89
17	RST-5000-36	36	138	4968	3 Фазы, 3 провода, треугольник 196 ~ 305VAC; или  3 Фазы 4-провода / Y340 - 530VAC	20	90



AC-DC адаптеры компании Mean Well настенного типа

AC-DC адаптеры, представленные в Таблице 6, предназначены для питания широкого круга маломощной бытовой  и профессиональной аппаратуры, средств разработки и отладки, различных инструментов (роутеры, радиоприемники,  измерительная техника и т. д.). Это импульсные источники питания со стабилизацией выходного напряжения. Непосредственно на корпусе источника имеется вилка для подключения к сети питания. Изделия имеют универсальный вход питания и различные виды защиты. Для подключения к нагрузке адаптеры снабжены кабелем со штекером на конце. Все приведенные в таблице адаптеры имеют вилку с наружным диаметром 5.5 мм и внутренним 2.1 мм.  Центр вилки подключен к положительному выходу источника питания. Благодаря хорошим техническим характеристикам и удобству применения сетевые адаптеры этого типа пользуются повышенным спросом.

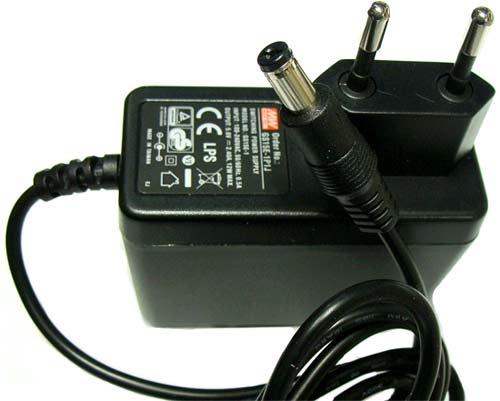

Рис. 6  AC-DC адаптер GS15E-1P1J

Таблица 6. AC-DC адаптеры компании Mean Well настенного типа

№	Наименование	Uвых., В	Iвых., ном.,  A	Pвых., ном., Вт	U, вх., В	Шум, мВ	КПД, %	Защита
1	GS06E-3P1J	12	0.5	6	90 -264VAC;135 -370VDC	80	76	КЗ, перегрузка по току, перенапряжение
2	GS12E05-P1I	5	2	10		75	72	КЗ, перегрузка по току, перенапряжение, перегрев
3	GS12E12-P1I	12	1	12		120	76
4	GS15E-1P1J	5	2.4	12		50	65	КЗ, перегрузка по току, перенапряжение
5	GS15E-3P1J	12	1.25	15		80	76
6	GS18E05-P1J	5	3	15		50	79.5
7	GS25A12-P1J	12	2.08	25		80	81
8	GS25E12-P1J	12	2.08	25		80	82.5
9	GS40A24-P1J	24	1.67	40	90 -264VAC;127-370VDC	180	91
10	GS60A12-P1J	12	5	60	90 -264VAC;135 -370VDC	100	88	КЗ, перегрузка по току, перенапряжение, перегрев
11	GS60A15-P1J	15	4	60		100	88.5
12	GSM25E12-P1J	12	2.08	25	80 -264VAC; 113 -370VDC	120	86	КЗ, перегрузка по току, перенапряжение

Таким образом, сделав первоначальный выбор источника питания по приведенным выше Таблицам, можно по ссылке перейти на страницу конкретного изделия, найти дополнительную информацию и документацию производителя, посмотреть всегда актуальные данные по наличию на складе и цене продукта, оформить заказ и доставку. Практически весь приведенный в Таблицах ассортимент постоянно поддерживается на нашем складе. Но, если  какая-то позиция все же отсутствует, не беда. Ее поставку можно заказать самостоятельно непосредственно на сайте нашей компании.
