Трехцветный e-Ink дисплейный модуль с диагональю 2.9 дюйма, разрешением 296 х 128 и SPI интерфейсом

2.9inch e-Paper Module [B] – дисплейный  модуль, выполненный по технологии электронной бумаги, с поддержкой красного, черного и белого цветов отображения. Размер диагонали дисплея составляет 2.9 дюйма, а разрешение 296 х 128. Модуль имеет встроенный контроллер. Управление осуществляется по интерфейсу  SPI.

Благодаря таким преимуществам как ультранизкое энергопотребление, широкий угол обзора, удобство работы при воздействии солнечного света, изделие хорошо подходит для таких применений как электронные ценники, промышленные инструменты и т. д.

Дисплеи, выполненные по технологии E-Ink (E-Paper) не имеют задней подсветки, что существенным образом отражается на снижении потребления энергии. Кроме того, информация на дисплее длительное время остается при выключенном питании. Питание, в основном, необходимо при обновлении страницы. Таким образом, изделие чрезвычайно энергоэффективно.

Модуль поставляется с Руководством пользователя и демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

Рабочее напряжение дисплейного модуля составляет 3.3 В. Описание интерфейса приведено в Таблице 1.

Таблица 1. Интерфейс дисплейного модуля 2.9inch e-Paper Module

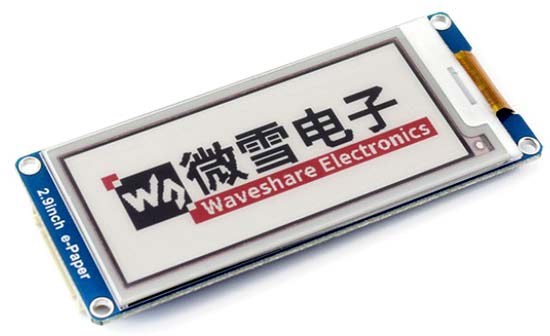

Рис. 1. Дисплейный модуль 2.9inch e-Paper Module [B]. Вид сверху

Рис. 2. Дисплейный модуль 2.9inch e-Paper Module [B]. Вид снизу

Рис. 3. Размеры модуля 2.9inch e-Paper Module [B]

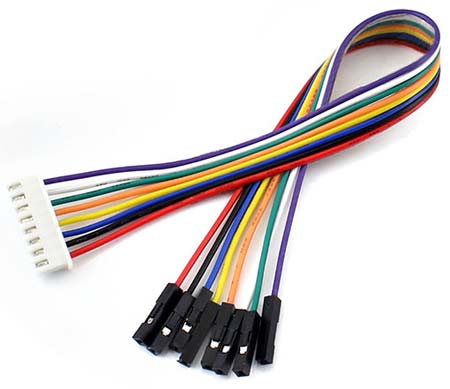

Рис. 4. Интерфейсный кабель из комплекта поставки 2.9inch e-Paper Module[B]

Отличительные особенности:

• Отсутствие задней подсветки, отображение содержания страницы в течение длительного времени даже при выключенном питании;
• Сверхнизкое энергопотребление. Питание в основном необходимо при смене страниц;
• SPI интерфейс для подключения таких плат как Raspberry Pi/ Arduino/ Nucleo и т. д.;
• Поставляется с ресурсами для разработки и Руководством пользователя (примеры для Raspberry Pi/ Arduino/STM32);
• Рабочее напряжение: 3.3 В;
• Интерфейс: 3-проводной SPI, 4-проводной SPI;
• Внешние размеры, мм: 89.5 х 38;
• Размер дисплея, мм: 66.89 х 29.05;
• Шаг точки: 0.138 х 0.138;
• Разрешение: 296 х 128;
• Цвет отображения: красный, черный, белый;
• Уровень серого: 2;
• Полное время обновления страницы, сек: 15;
• Потребляемая мощность при обновлении страницы: 26.4 мВт (тип.);
• Потребление в режиме ожидания: <0.17мВт;
• Угол обзора: >170°.

Ресурсы для разработок можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare
