Двухцветный e-Ink  дисплей без PCB с диагональю 7.5 дюйма и SPI интерфейсом

7.5inch e-Paper - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 7.5 дюйма, разрешением 640х384, со встроенным контроллером с SPI интерфейсом, поддержкой черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 7.5inch e-Paper не имеет подсветки, продолжает показывать последний  выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с ресурсами и руководством для разработок: схемой платы драйвера и демонстрационными примерами для Raspberry Pi/Arduino/STM32.

Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT или e-Paper ESP8266 Driver Board.

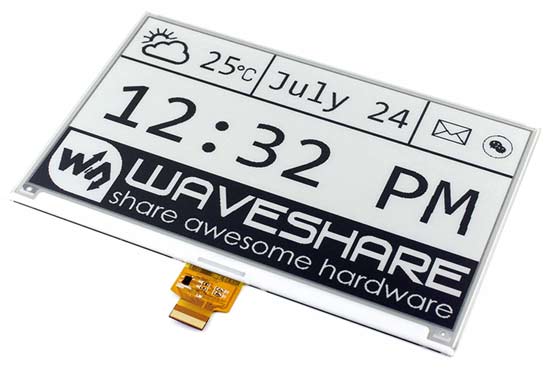

Рис.1. Дисплей 7.5inch e-Paper

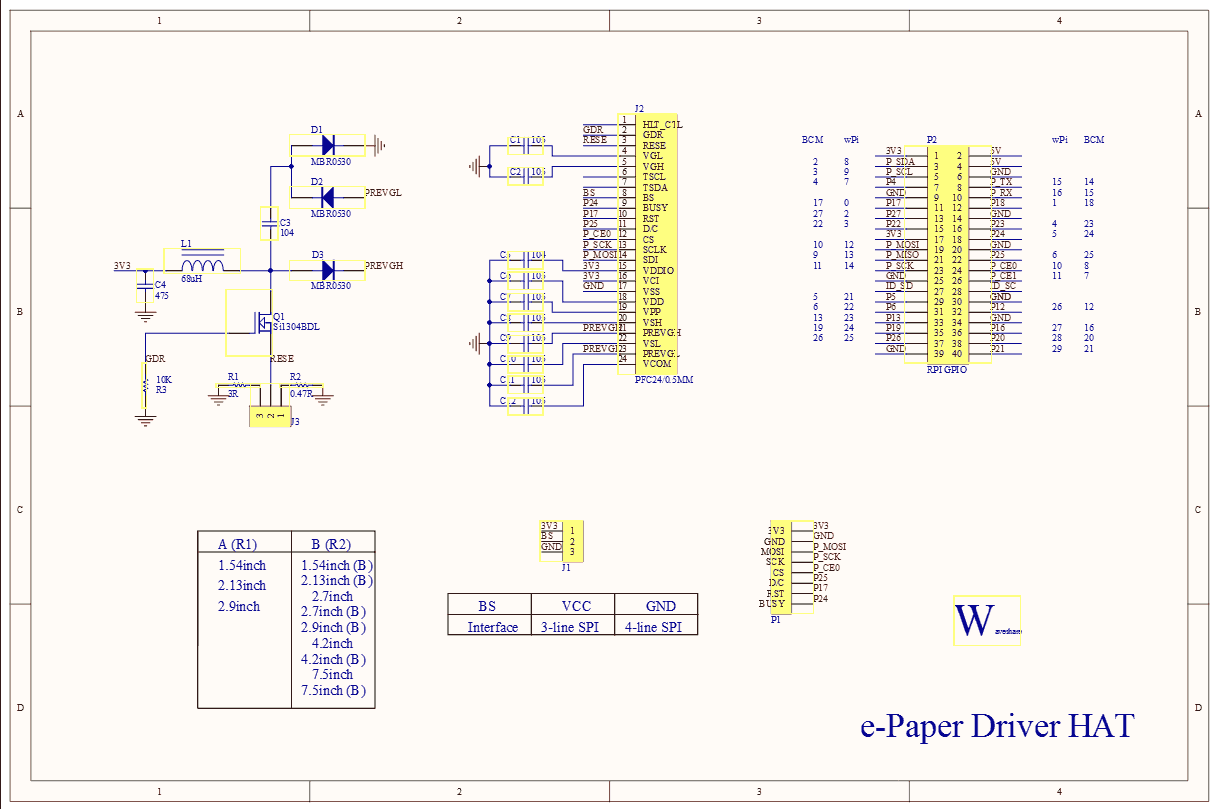

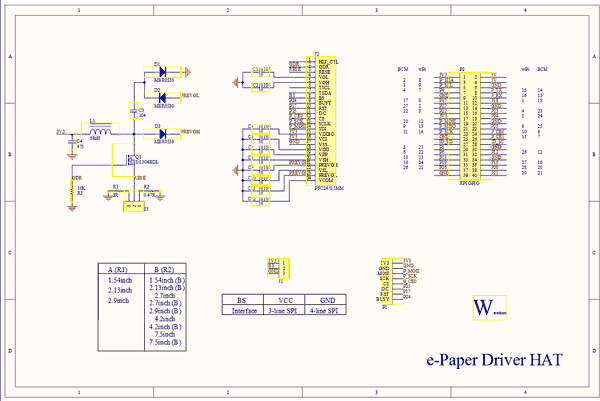

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки
• Ультрамалое потребление
  • при обновлении страниц типичное потребление 38 мВт
  • в режиме ожидания не более 0.017 мВт
• 3-проводной и 4-проводной SPI интерфейс для подключения
• Рабочее напряжение: 3.3 В
• Внешние размеры: 170.2 мм ? 111.2 мм х 1.18 мм
• Размеры дисплея: 163.2 мм ? 97.92 мм
• Шаг точки: 0.255 ? 0.255
• Разрешение: 640 ? 384
• Цвета: черный, белый
• Уровень серого: 2
• Полное время обновления экрана: 6 сек
• Угол обзора: >170°

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare
