Трехцветный e-Ink  дисплей без PCB  с диагональю 2.9 дюйма и SPI интерфейсом

2.9inch e-Paper [B] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 2.9 дюйма, разрешением 296 x 128, со встроенным контроллером с SPI интерфейсом, поддержкой красного, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 2.9inch e-Paper [B]  не имеет подсветки, продолжает показывать последний  выведенный на экран контент  в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с руководство и ресурсами для разработок (на сайте производителя): схемой платы драйвера и демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT  или  e-Paper ESP8266 Driver Board.

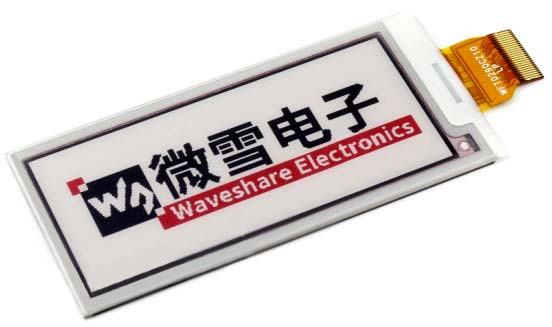

Рис.1. Дисплей 2.9inch e-Paper [B]

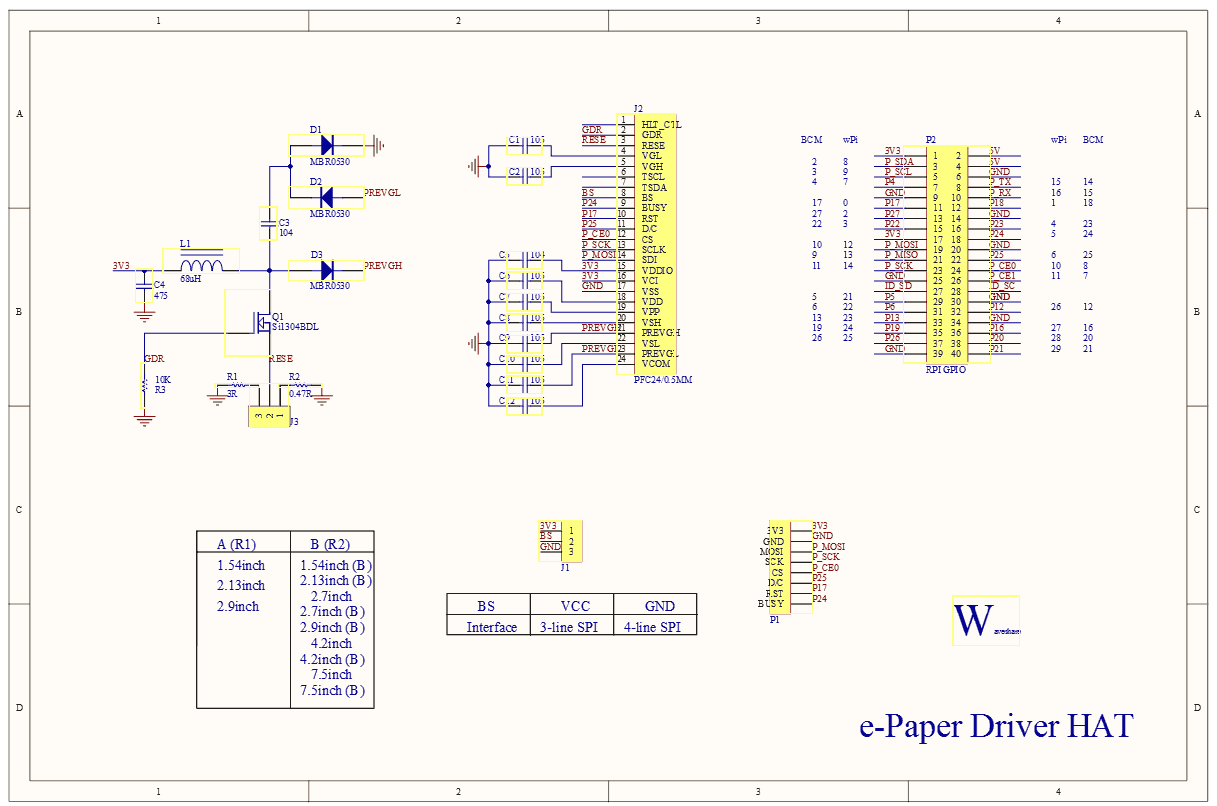

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки
• Ультрамалое потребление
  • при обновлении страниц типичное потребление 26.4 мВт
  • в режиме ожидания не более 0.017 мВт
• 3-проводной и 4-проводной SPI интерфейс для подключения
• Рабочее напряжение: 3.3 В
• Внешние размеры: 36.7 х 79.0 х 1.05 мм
• Размеры дисплея: 66.89 х 29.05 мм
• Шаг точки: 0.138 х 0.138
• Разрешение: 296 x 128
• Цвета: красный, черный, белый
• Уровень серого: 2
• Полное время обновления экрана: 15 сек
• Угол обзора: >170°

Ресурсы для разработок и документацию можно найти на сайте производителя.
