Мезонинная плата АЦП/ ЦАП с интерфейсом аудио кодека от компании Terasic

AD/DA Data Conversion Card – плата аналого-цифрового и цифро-аналогового преобразователей с интерфейсом аудиокодека (Рис. 1). Структурная схема изделия приведена на Рис. 2, а расположение некоторых компонентов представлено на Рис. 3. Высокоскоростная мезонинная карта (High Speed Mezzanine Card -HSMC) может использоваться для разработки DSP приложений с отладочными платами от компаний Altera и Terasic (т.е. DE3), у которых имеется соответствующий HSMC разъем (Рис. 4). Для работы с мезонинным модулем можно использовать, например, отладочную плату Altera Cyclone III Development Board (Рис. 5) и Altera DE2-115  (Рис. 6).

Изделие имеет интерфейс внешнего тактирования Clock In/ Out, два канала 14-битного аналого-цифрового преобразователя со скоростью преобразования 150MSPS, два канала 14-битного цифро-аналогово преобразователя со скоростью преобразования 250MSPS, один аудио кодек с линейным входом Line-In, линейным выходом Line-Out, входом MIC (микрофон) и выходом Headphone (головные телефоны).

Применение:

• Бюджетный осциллограф и генератор образцовых сигналов
• Коммуникационный трансивер
• Цифровая обработка сигналов
• Платформа для различных методов модуляции
• Запись и воспроизведение звука

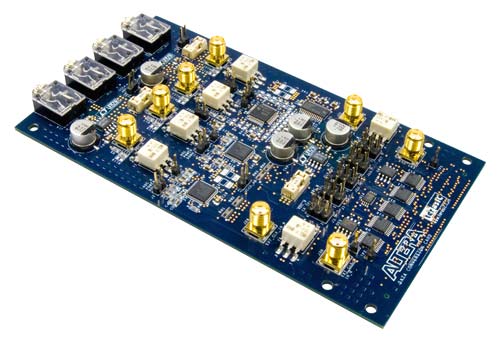

Рис. 1. Плата AD/DA Data Conversion Card

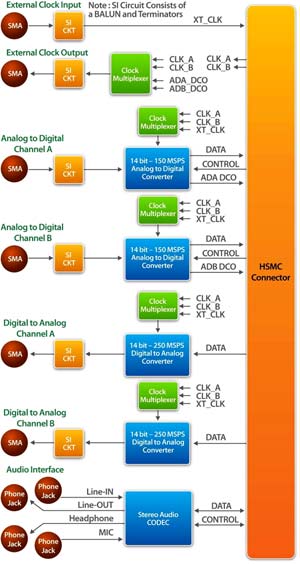

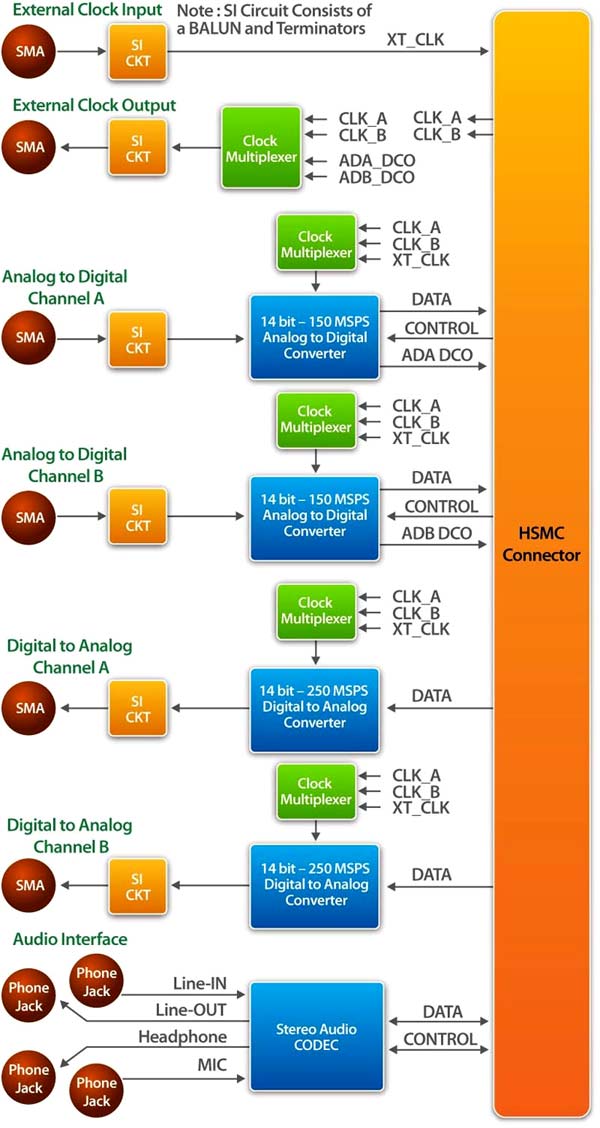

2. Структурная схема платы AD/DA Data Conversion Card

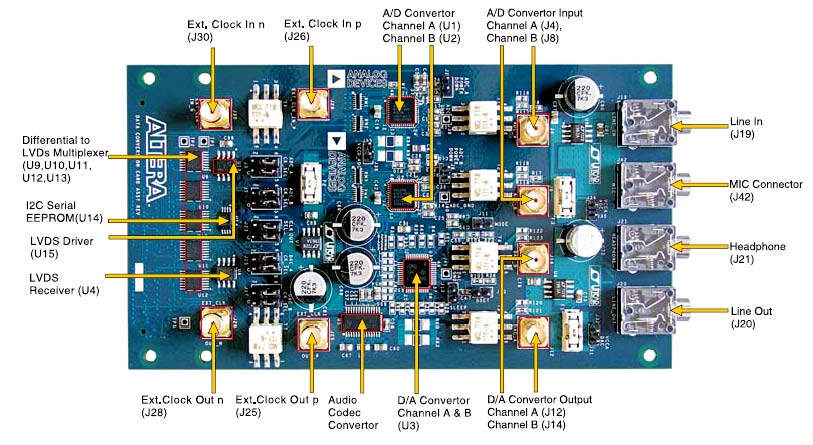

Рис. 3. Расположение некоторых компонентов на плате AD/DA Data Conversion Card (вид сверху)

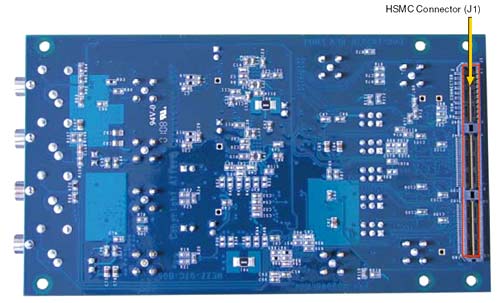

Рис. 4. Расположение разъема HSMC на плате AD/DA Data Conversion Card (вид снизу)

Рис. 5. Плата AD/DA Data Conversion Card, подключенная к Altera Cyclone III Development Board

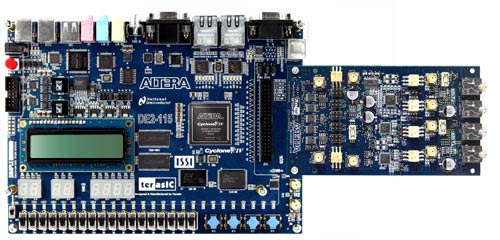

Рис. 6. Плата AD/DA Data Conversion Card, подключенная к отладочной плате Altera DE2-115

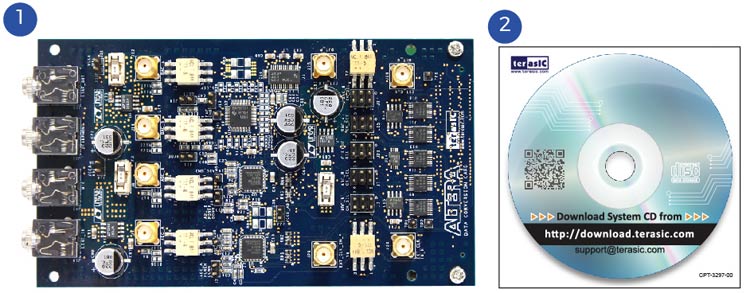

Рис. 7. Комплект AD/DA Data Conversion Card

Отличительные особенности:

• Один HSMC разъем, полностью совместимый с хост отладочными платами Altera и Terasic DE3, у которых также имеется соответствующий HSMC разъем;
• Интерфейс  внешнего тактирования Clock In/ Out;
• Два канала 14-битного аналого-цифрового преобразователя со скоростью преобразования 150MSPS;
• Два канала 14-битного цифро-аналогового преобразователя со скоростью преобразования 250MSPS;
• Один аудио кодек с линейным входом Line-In, линейным выходом Line-Out, входом MIC (микрофон) и выходом Headphone (головные телефоны);
• Размеры145мм x 80мм x 18мм (Д x Ш x В).

Системный CD можно скачать с сайта производителя download.terasic.com

Производители: Terasic

Разделы: Демонстрационные платы

Опубликовано: 26.04.2018
