Отладочный набор  на основе комбинированного GSM/GPRS/GNSS модуля MC60

MC60 TE-A KIT – отладочный набор на основе комбинированного четырехдиапазонного полнофункционального GSM/ GPRS/ GNSS модуля MC60 в корпусе LCC. Вместе с обширным набором интернет-протоколов (TCP, UDP, PPP, FTP, HTTP и SSL), MC60 интегрирует технологию GNSS для спутниковой навигации. Основанный на новом 2G чипсете, он имеет оптимальные характеристики для передачи SMS и данных, а также аудио сервис. В компактном SMD корпусе  MC60 объединил функции GPRS и GNSS.

Отличная производительность позиционирования, низкое энергопотребление и два интерфейса SIM-карт делают MC60 лучшим выбором для широкого спектра M2M приложений, среди которых автомобильные, телематика, носимые устройства, различные трекеры и т. д.

На Рис. 1 и Рис. 2 представлена плата MC60 TE-A. Заметим, что некоторые интерфейсы и тестовые точки зарезервированы для использования инженерами в целях отладки и не предназначены для использования потребителем. Некоторые функции поддерживаются только определенной версией ПО.

Для помощи в разработке приложений для модуля MC60 компания Quectel выпускает оценочный набор GSM EVB Kit и комплект TE-A.

MC60 TE-A KIT предназначен для использования в комбинации с оценочным набором GSMEVB kit (Рис. 3). (Детальное описание GSM EVB можно посмотреть здесь).

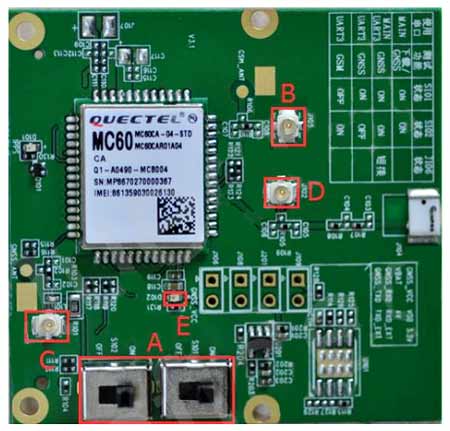

Рис. 1. Плата MC60-TE-A. Вид сверху

Обозначения к рис. 1:

A: Переключатель  выбора UART
B: Разъем антенны GSM
C: Разъем антенны GNSS
D: Разъем антенны BT
E: Светодиодный индикатор

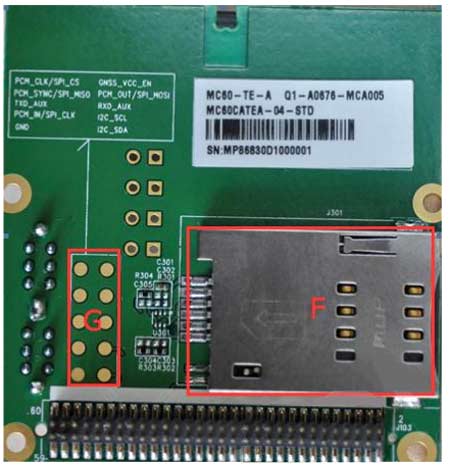

Рис. 2. Плата MC60-TE-A. Вид снизу

Обозначения к рис. 2:

F: Слот для карты SIM2
G: Тестовые точки

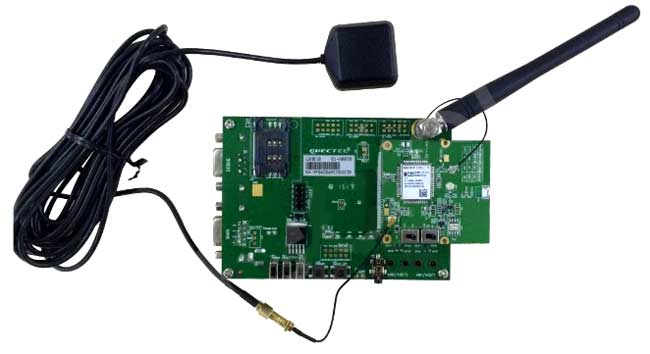

Рис. 3. Плата MC60-TE-A с GNSS и GSM антеннами, подключенная к GSM EVB

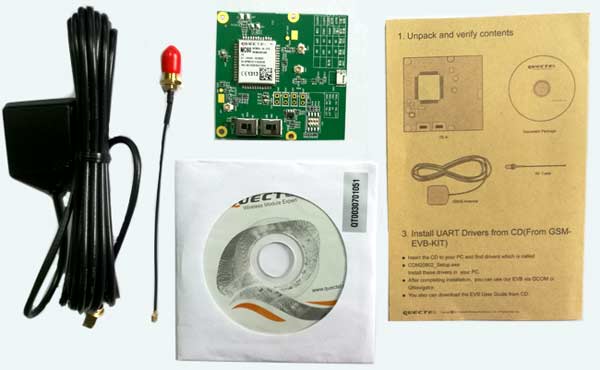

Рис. 4. Комплект MC60 TE-A-KIT

Отличительные особенности:

• Модуль MC60:
• Ультракомпактный размер: 18,7 ? 16,0 ? 2,1 мм,
• Поддержка GPS / ГЛОНАСС/ QZSS,
• Каналы приемника GNSS: 99 прием/ 33 слежение,
• Мощные функции AGPS: Autonomous AGPS EASYTM/ Offline AGPS EPOTM/ Online AGPS QuecFastFix,
• Встроенный LNA (малошумящий усилитель) для лучшей чувствительности GNSS (-167dBm @ Tracking): возможность использования пассивной антенны GNSS без необходимости в дополнительном  LNA,
• Расширенные функции GNSS: SDK command/ AIC/ LOCUS/ GLP,
• Четыре диапазона GSM: 850/900/1800/1900 МГц,
• Несколько интернет-протоколов: TCP/ UDP/ PPP/ HTTP/ FTP/ SSL,
• Поддержка голоса, SMS, QuecFOTATM, DSSS, OpenCPU,
• Поддержка Bluetooth V3.0: профили SPP и HFP-AG;
• MC60TE-A-KIT для использования в комбинации с оценочным набором GSMEVB KIT;
• Наличие на плате переключателя  выбора UART  и разъемов антенн  GSM, GNSS, BT;
• Светодиодный индикатор;
• Слот для SIM карты;
• Наличие интерфейсов и тестовых точек для отладочных целей.

Документацию и ПО для изделия можно найти на сайте производителя.

Производители: Quectel
