        Оценочный набор UMTS<EEVB-KIT от компании Quectel
UMTS<EEVB-KIT – оценочный набор для разработки приложений на основе модулей Quectel UMTS<E и WiFi модулей. Изделие применимо для следующих моделей модулей
| UMTS<E модули: | Wi-Fi Модули: |
| UC20 | FC20 series 4) |
Примечание:
1) UGxx содержит UG95 и UG96
2) EC2x содержит EC25, EC21, EC20, EC20 R2.0 и EC20 R2.1
3) EG9x содержит EG91 и EG95
4) Серия FC20 (в дальнейшем просто FC20) включает FC20 и FC20-N
Оценочная плата (Рис. 1) позволяет тестировать базовые функции указанных выше модулей. На Рис. 2 представлено расположение интерфейсов изделия UMTS<E EVB, а на Рис. 3 – UMTS<E EVB с установленными переходными платами TE-A с LTE модулем EC20-CE и с модулем WiFi FC20.
На Рис. 4 представлены входящие в комплект аксессуары изделия: USB-UART преобразователь (кабель), USB кабель, RF кабели, основные антенны, GNSS антенна (пассивная), Wi-Fi антенна, наушники, CD диск, ALC5616 и TLV320AIC3104 платы кодеков, болты и гайки для фиксации EVB. На Рис. 5 можно увидеть набор UMTS<E EVB в сборе.

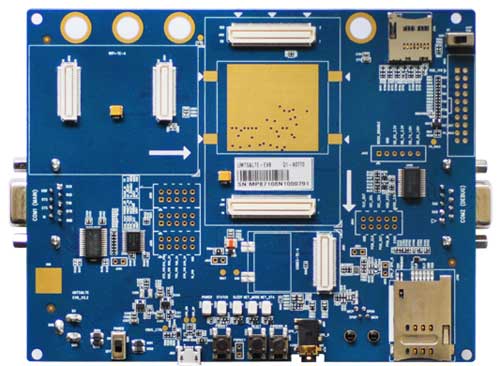

Рис. 1. Оценочная плата UMTS<EEVB-KIT

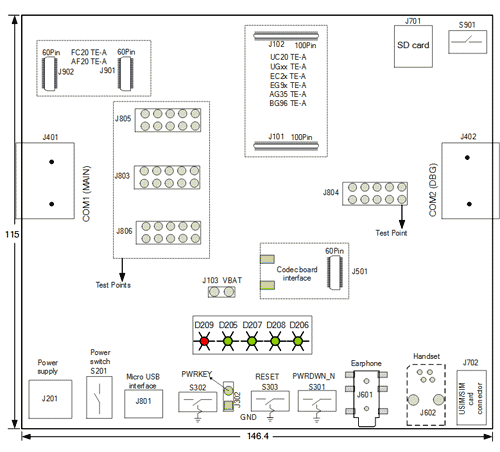

 Рис. 2. Расположение  интерфейсов изделия UMTS<E EVB

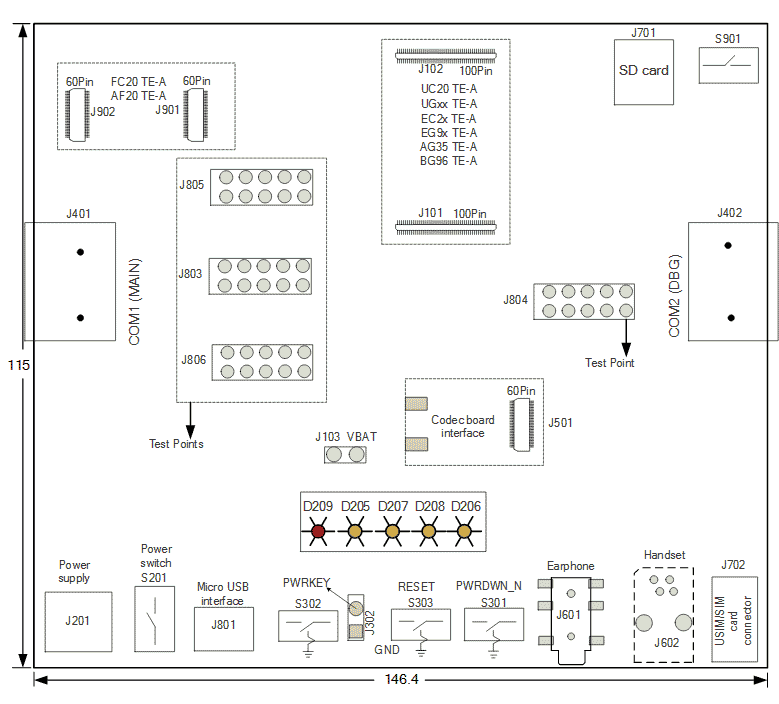

Рис. 2. Расположение  интерфейсов изделия UMTS<E EVB

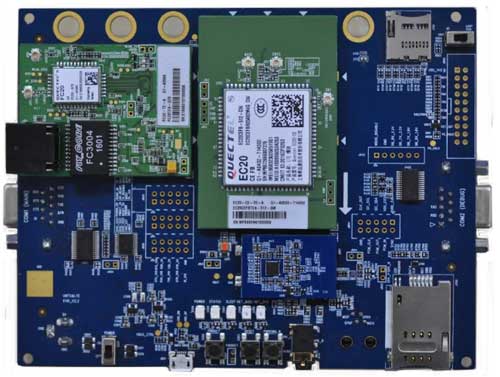

Рис. 3. UMTS<E EVB с установленными переходными платами TE-A с LTE модулем EC20-CE и модулем WiFi FC20

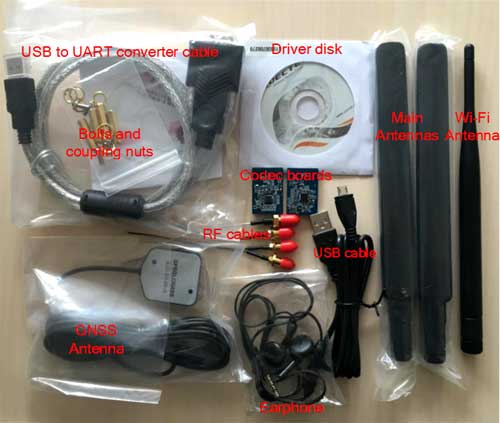

Рис. 4. Аксессуары набора UMTS<E EVB

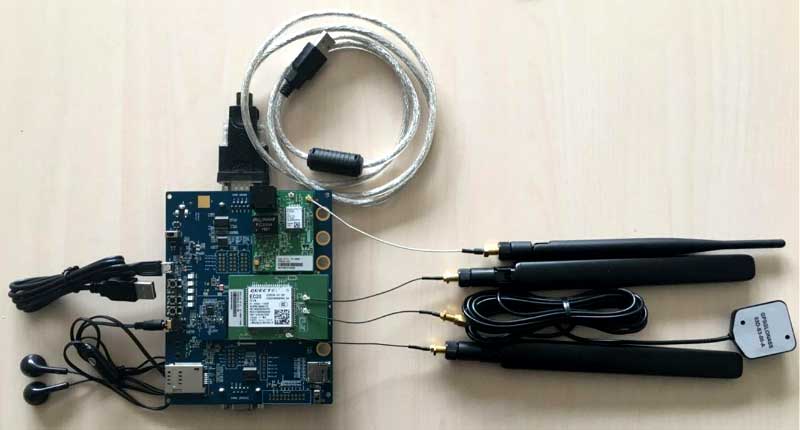

Рис. 5. Набор UMTS<E EVB в сборе
Отличительные особенности:
- Источник питания:- DC источник: 4.5 В - 5.5 В, тип. 5 В,
- VBAT: 3.8 В для J103;

- UMTS<E TE-A Интерфейс:- Поддержка UMTS<E модулей: UC20/UGxx/EC2x/EG9x/AG35/BG96;

- Wi-Fi & Ethernet TE-A Интерфейс:- Поддержка Wi-Fi модулей: FC20/AF20;

- SD Интерфейс:- Поддержка SD card;

- (U)SIM Интерфейс:- Поддержка обнаружения установленной (U)SIM card,
- Поддержка (U)SIM card: 3.0 В и 1.8 В;

- Аудио Интерфейс:- Один интерфейс платы цифрового аудио кодека,
- Поддержка плат кодека Realteck ALC5616 и TI TLV320AIC3104,
- Три аналоговых интерфейса, используемых для громкоговорителя, наушников и телефонной трубки;

- Два UART Интерфейса:- COM1: последовательный интерфейс для передачи данных,
- Максимальная скорость передачи 460800bps,

- COM2: последовательный интерфейс для целей отладки:- Скорость по умолчанию: 115200bps;

- USB Interface:- USB 2.0;

- Индикация сигналов:- 5 светодиодов доступны для индикации сигналов;

- Кнопки и переключатели:- Выключатель питания (S201), PWRKEY (S302) для вкл./выкл. модулей, СБРОС (S303), PWRDWN_N (S301), Выключатель Функции BT (S901),
- Размеры: 146.4 мм ? 115.0 мм.

Страница продукта на сайте производителя.
