4.2-дюймовый трехцветный e-Ink дисплейный модуль с разрешением 400 х 300 и SPI интерфейсом

4.2inch e-Paper Module [C] - e-Ink дисплейный модуль с диагональю 4.2 дюйма, разрешением 400 х 300, со встроенным контроллером с SPI интерфейсом и поддержкой желтого, черного и белого цветов свечения. Такие преимущества как ультранизкое энергопотребление, широкий угол обзора, хорошая контрастность даже без затрат электроэнергии делают дисплей хорошим выбором для таких приложений как электронные ценники, промышленные инструменты и т. д. Модуль не имеет задней подсветки и работает на отражение света как бумага. Дисплей характеризуется хорошей контрастность, в том числе при сильном (солнечном) освещении. Питание модуля 3.3 В – 5 В. Изделие можно подключить к таким популярным платам как Raspberry Pi/ Arduino/ Nucleo и многим другим, имеющим 3-проводной или 4-проводной SPI интерфейс. Время полного обновления страницы составляет 15 секунд, а потребление при обновлении страницы 26.4 мВт. Еще меньше потребление - при отображении контента на экране, не более 0.017 мВт. Дисплей имеет широкий угол обзора, более 170°. На сайте производителя доступны ресурсы для разработок и документация (примеры для Raspberry Pi/ Arduino/ STM32).

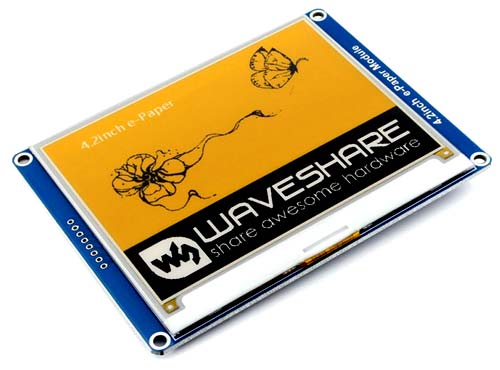

Рис. 1. Дисплейный модуль 4.2inch e-Paper Module [C]. Вид со стороны дисплея

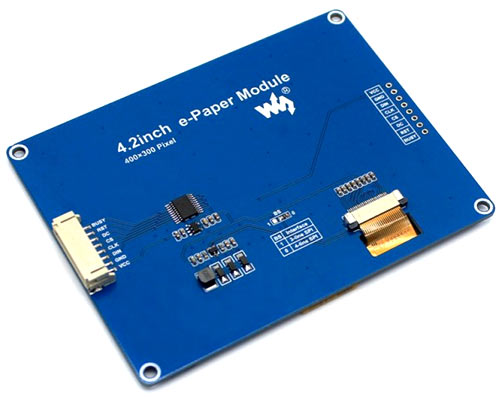

Рис. 2. Дисплейный модуль 4.2inch e-Paper Module [C]. Вид снизу

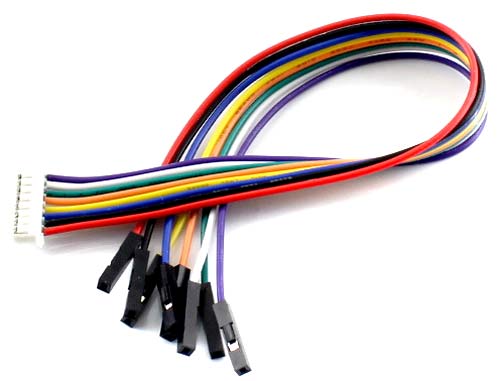

Рис. 3. Коммутационный кабель PH2.0 20 cm 8 Pin из комплекта поставки

Отличительные особенности:

• нет задней подсветки, длительное время отображает контент даже при выключенном питании;
• сверхмалое потребление; затраты энергии нужны только при обновлении страницы;
• SPI интерфейс для подключения к таким микроконтроллерным платам, как Raspberry Pi/ Arduino/ Nucleo и др.;
• на сайте производителя доступны ресурсы для разработок и документация (примеры для Raspberry Pi/ Arduino/ STM32);
• рабочее напряжение: 3.3 В – 5 В;
• интерфейс: 3-проводной SPI, 4-проводной SPI;
• внешние размеры: 103.0 мм x 78.5 мм;
• размер дисплея: 84.8мм x 63.6мм;
• шаг точек: 0.212 x 0.212;
• разрешение: 400 x 300;
• отображаемый цвет: желтый, черный, белый;
• уровень серого: 2;
• время полного обновления страницы: 15с;
• потребление при обновлении страницы: 26.4 мВт (тип.);
• потребление при отображении страницы: <0.017 мВт;
• угол обзора: >170°.

Интерфейс

Ресурсы для разработок и документацию можно найти на сайте производителя.
