Двухцветный e-Ink  дисплей без PCB с диагональю 1.54 дюйма и SPI интерфейсом

1.54inch e-Paper -  изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 1.54 дюйма, разрешением 200 х 200, со встроенным контроллером с SPI интерфейсом, поддержкой черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение.

Дисплей 1.54inch e-Paper не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с ресурсами и руководством для разработок (на сайте производителя), а также демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

Для быстрого старта производитель рекомендует воспользоваться готовыми платами драйверов e-paper Driver HAT (универсальная), e-Paper Shield (Arduino, Nucleo) или e-Paper ESP8266 Driver Board (WiFi).

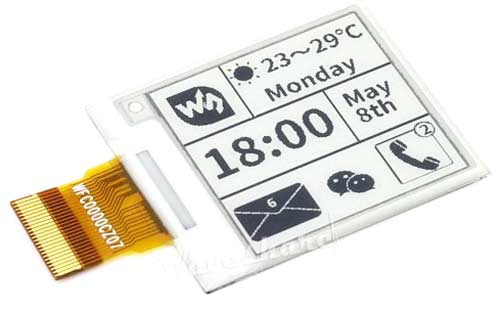

Рис.1. Дисплей 1.54inch e-Paper

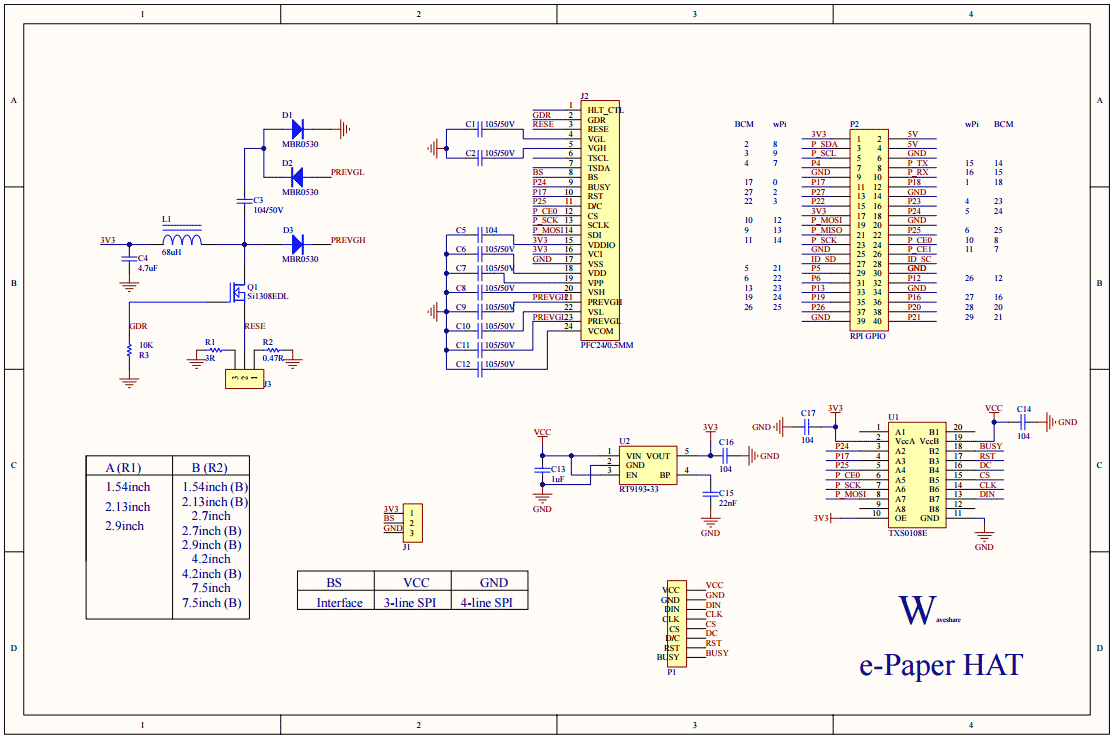

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки и длительное сохранение на экране последнего контента даже при выключенном питании;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• 3-проводной SPI, 4-проводной SPI интерфейс для подключения;
• Рабочее напряжение: 3.3 В;
• Внешние размеры, мм: 31.8 ? 37.32 ? 1.05;
• Размеры дисплея, мм: 27.6 ? 27.6;
• Шаг точки: 0.138 х 0.138;
• Разрешение: 200 ? 200;
• Цвета: черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 2 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare
