Трехцветный  e-Ink дисплейный модуль  с диагональю 1.54 дюйма, разрешением 152 х 152 и SPI интерфейсом

1.54inch e-Paper Module [C] – дисплейный модуль, выполненный по технологии электронной бумаги, с поддержкой желтого, черного и белого цветов отображения. Размер диагонали дисплея составляет 1.54 дюйма, а разрешение 152 х 152. Модуль имеет встроенный контроллер. Управление осуществляется по интерфейсу SPI. На плате также установлен транслятор напряжения, совместимый с 3.3 В/ 5 В MCU.

Благодаря таким преимуществам как ультранизкое энергопотребление, широкий угол обзора, удобство работы при воздействии солнечного света, изделие хорошо подходит для таких применений как электронные ценники, промышленные инструменты и т. д.

Дисплеи, выполненные по технологии E-Ink (E-Paper) не имеют задней подсветки, что существенным образом отражается на снижении потребления энергии. Кроме того, информация на дисплее отображается длительное время даже при выключенном питании. Питание, в основном, необходимо при обновлении страницы. Таким образом, изделие чрезвычайно энергоэффективно.

Модуль поставляется с Руководством пользователя и демонстрационными примерами для Raspberry Pi / STM32.

Рабочее напряжение дисплейного модуля составляет 3.3 В/ 5 В. Описание интерфейса приведено в Таблице 1.

Таблица 1. Интерфейс дисплейного модуля 1.54inch e-Paper Module [C]

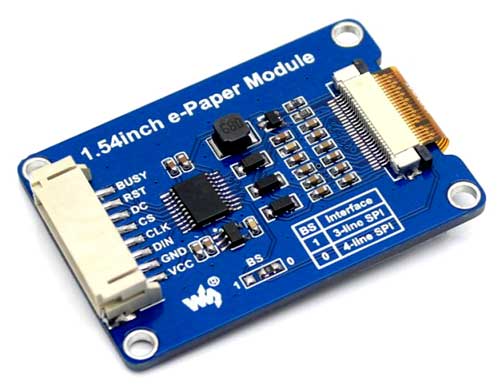

Рис. 1. Дисплейный модуль 1.54inch e-Paper Module [C]. Вид сверху	Рис. 2. Дисплейный модуль 1.54inch e-Paper Module [C]. Вид снизу

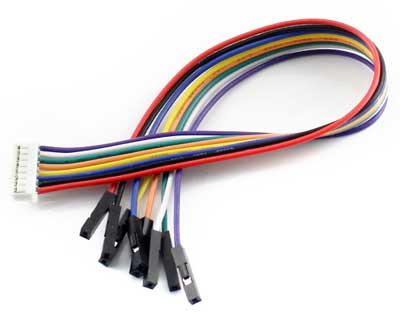

Рис. 3. Размеры модуля 1.54inch e-Paper Module [C]	Рис. 4. Интерфейсный кабель из комплекта поставки 1.54inch e-Paper Module [C]

Отличительные особенности:

• Отсутствие задней подсветки, отображение содержания страницы в течение длительного времени даже при выключенном питании
• Сверхнизкое энергопотребление. Питание в основном необходимо при смене страниц
• SPI интерфейс для подключения таких плат как Raspberry Pi/ Nucleo и т. д.
• Поставляется с ресурсами для разработки и Руководством пользователя (примеры для Raspberry Pi/ STM32)
• Рабочее напряжение: 3.3 В / 5 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Внешние размеры: 48 мм ? 33 мм
• Шаг точки: 0.181 ? 0.181
• Разрешение: 152 ? 152
• Цвет отображения: желтый, черный, белый
• Уровень серого: 2
• Потребляемая мощность при обновлении страницы: 26.4 мВт (тип.)
• Потребление в режиме ожидания: <0.17 мВт
• Угол  обзора: >170°

Ресурсы для разработок можно найти на сайте производителя.

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 07.11.2018
