Трехцветный e-Ink  дисплей без  PCB  с диагональю 2.9 дюйма и SPI интерфейсом

2.9inch e-Paper [С] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 2.9 дюйма, разрешением 296 x 128, со встроенным контроллером с SPI интерфейсом, поддержкой желтого, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 2.9inch e-Paper [C] не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключеном питании. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с руководством и ресурсами для разработок (на сайте производителя): схемой платы драйвера и демонстрационными примерами для Raspberry Pi/Arduino/STM32.

Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT (универсальный), e-Paper Shield (Arduino, Nucleo) или e-Paper ESP8266 Driver Board (WiFi).

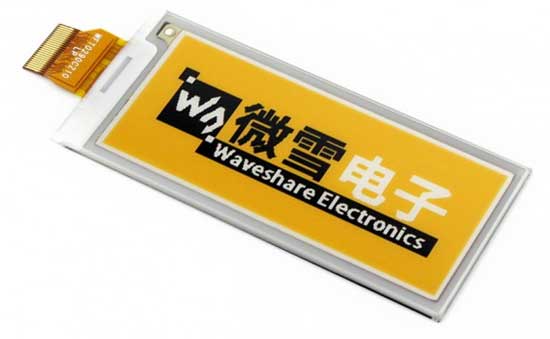

Рис.1. Дисплей 2.9inch e-Paper [С]

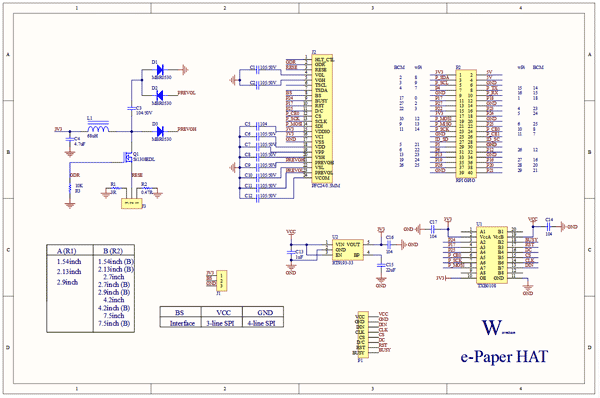

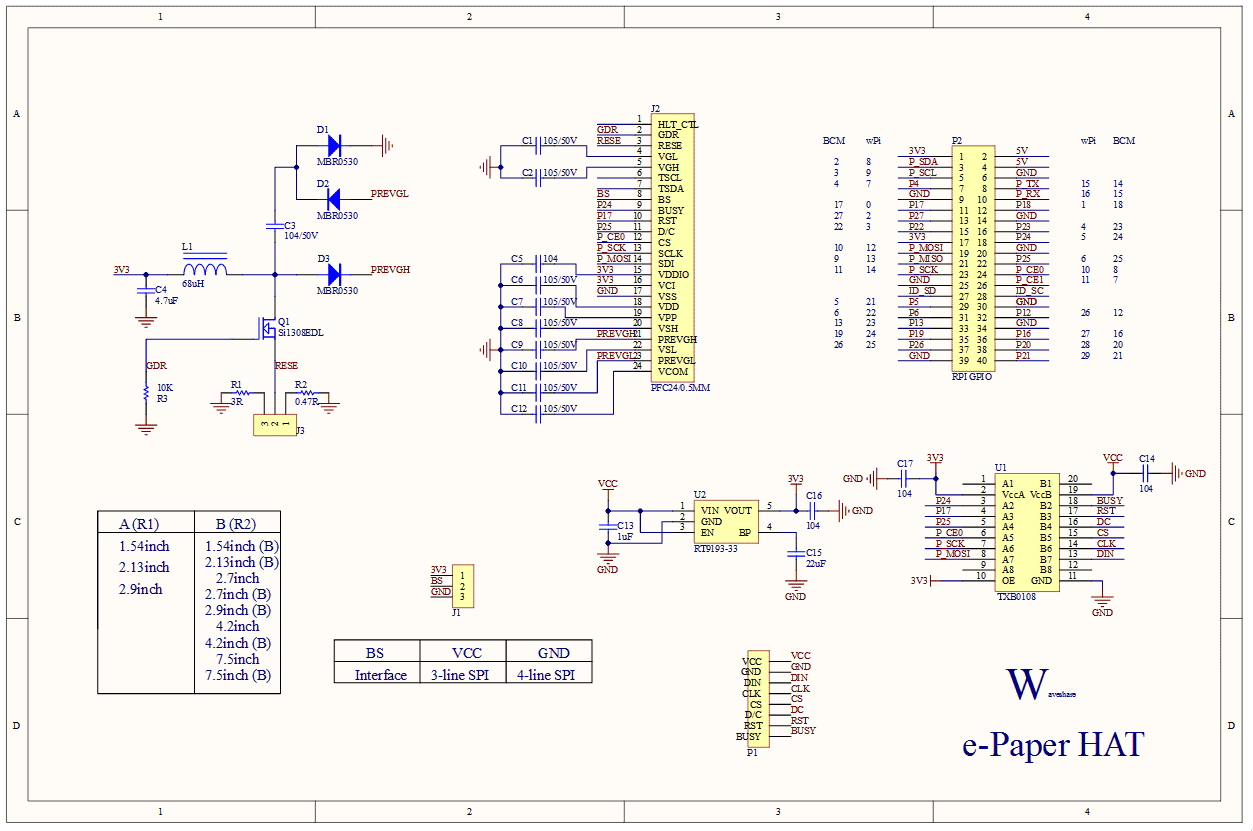

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• 3-проводной и 4-проводной SPI интерфейс для подключения;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 36.7 ? 79.0 ? 1.05 мм;
• Размеры дисплея: 66.89 ? 29.05 мм;
• Шаг точки: 0.138 ? 0.138;
• Разрешение: 296 x 128;
• Цвета: желтый, черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 15 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.
