Смарт аудиоплатформа ESP32-LyraTD-MSC

ESP32-LyraTD-MSC – одна из аппаратных платформ компании Expressif для аудиоприложений (Рис. 1). Она представляет собой решение для акустического эхоподавления (AEC), поддерживающее распознавание голоса, пробуждение от голоса в ближней и дальней зоне. Аудиофайлы в формате AAC, FLAC, OPUS и OGG могут быть декодированы и выведены без потери качества. Изделие также поддерживает подключение к Baidu DuerOS и Amazon AVS (Alexa Voice Service - Голосовой сервис Alexa). Платформа разработана для приложений искусственного интеллекта и пр.

ESP32-LyraTD-MSC основана на ESP32-WROVER-B, комбинированном BT/BLE/Wi-Fi модуле и цифровом сигнальном процессоре (DSP). Для снижения шума, эхоподавления и прочего используется DSP совместно с матрицей, состоящей из трех микрофонов. Изделие ESP32-LyraTD-MSC интегрировано с периферийными устройствами и состоит из двух отладочных плат (Рис. 2). Верхняя плата в основном состоит из матрицы микрофонов, функциональных кнопок и светодиодных индикаторов. Нижняя плата интегрирована с модулями управления питанием, Wi-Fi и аудио.

Аппаратное  обеспечение платформы включает в себя (Рис. 3, Рис. 4):

• Модуль ESP32-WROVER-B;
• Микросхему цифрового сигнального процессора (DSP);
• Три цифровых микрофона, которые поддерживают передачу голоса в дальней зоне;
• 2 х 3 Вт выхода для динамиков;
• Выход на наушники;
• Слот для карты MicroSD (1 линия или 4 линии);
• Двенадцать светодиодов с индивидуальным управлением, которые распределены по краю круглой платы;
• Шесть функциональных кнопок, функции которых могут быть назначены пользователем;
• Несколько интерфейсных портов: I2S, I2C, SPI и JTAG;
• Микросхему USB-UART моста;
• Схему управления зарядом Li-ion батареи.

Структурная схема изделия ESP32-LyraTD-MSC представлена на Рис. 5.

Краткое описание ключевых компонентов изделия ESP32-LyraTD-MSC

• Модуль ESP32-WROVER-B – Модуль ESP32-WROVER-B содержит микросхему ESP32-D0WD для обеспечения Wi-Fi /BT/BLE подключений и эффективной обработки данных. Он также интегрирует 32 Мбит SPI флэш-памяти и 64 Мбит PSRAM для гибкого хранения данных. Это мощный микроконтроллерный Wi-Fi + BT + BLE модуль, предназначенный для широкого спектра приложений - от маломощных сенсорных сетей до самых сложных задач, таких как кодирование голоса, потоковая передача музыки и декодирование MP3.

• Микросхема DSP – Микросхема цифрового сигнального процессора ZL38063 используется для приложений автоматического распознавания речи (ASR). Чип захватывает аудиоданные от внешней матрицы микрофонов и выходов аудиосигналов через порт цифро-аналогового преобразователя (ЦАП).


• Выход для наушников – Выходное гнездо для подключения наушников с разъемом стерео 3.5 мм.
  Примечание: Разъем может использоваться с гарнитурами мобильных телефонов, и совместим только со стандартными гарнитурами OMPT. Он работает с гарнитурами CTIA. Пожалуйста, см. аудиоразъемы телефонов  в Википедии.


• Выход левого динамика – Выходной разъем для подключения 4 Ом динамика. Выводы разъема имеют стандартный шаг 2.54 мм.


• Выход правого динамика – Выходной разъем для подключения 4 Ом динамика. Выводы разъема имеют стандартный шаг 2.54 мм.


• Порт USB-UART (CP2102N) – Функционирует как коммуникационный интерфейс между ПК и модулем ESP32-WROVER-B.


• USB порт питания – Обеспечивает плату питанием.


• Светодиоды режимов Ожидания/ Зарядки – Зеленый светодиод режима Ожидания индицирует, что питание было приложено к порту Micro USB. Красный светодиод зарядки индицирует, что батарея, подключенная к разъему аккумулятора, заряжается.


• Выключатель питания – Перевод рычажка выключателя питания в правое положение включает плату, в левое положение  - выключает.


• Светодиод питания – Красный светодиод индицирует, что питание включено.


• Кнопки Загрузки/Сброса – Загрузка: удерживание кнопки Загрузки (Boot) и мгновенное нажатие кнопки Cброса (Reset) инициирует режим загрузки прошивки. После этого пользователь может загрузить прошивку через последовательный порт.


• Сброс: нажатие только этой кнопки сбрасывает систему.

 Дополнительно:

• Порт I2S – Шина I2S передает аудиоданные между ESP32 и DSP.


• Порт I2C/SPI:
• ESP32, в качестве мастера I2C, может получать доступ к ведомым устройствам через шину I2C.
• ESP32, в качестве мастера SPI, может обращаться к DSP для чтения / записи данных через шину SPI.


• Порт JTAG – Стандартный интерфейс JTAG. Он совместим с платой программирования ESP32 и поддерживает функции отладки.


• Аудио драйвер – аудиоусилитель мощности, который передает аудиосигналы от DSP к внешним громкоговорителям.


• DC-DC повышающий преобразователь – Работает на фиксированной частоте преобразования. Питает аудио драйвер.


• Порт программирования – Интерфейс программирования и отладки ESP32, совместимый с платой программирования ESP32.

Для работы с ESP32-LyraTD-MSC  необходимо подготовить программное обеспечение.

Так, например, для настройки работы с DuerOS необходимо:

1. Для загрузки прошивки в плату скачать Flash Download Tool
2. Чтобы использовать функциональность SmartConfig и настроить сеть для ESP32-LyraTD-MSC, необходимо загрузить либо IOT Espressif для Android APK, либо ESP-TOUCH для iOS IPA с Espressif Apps
3. Используйте инструмент отладки, который подходит для вашей среды разработки, такой как Xshell, ССКОМ и др.

Дополнительно к ESP32-LyraTD-MSC понадобится ПК с  ОС Windows (рекомендуемая ОС), два Micro USB кабеля (один для питания через  USB), громкоговоритель.

Приведем пример работы интерактивной функции  распознавание голоса.

Когда ESP32-LyraTD-MSC подключен к DuerOS, ESP32 поддерживает в качестве пробуждающей фразы слово «Alexa». Если произнести слово «Alexa», то это вызовет следующий ответ со стороны платы на китайском: «nin hao you shen me fen fu» (что означает: «Привет! Чем я могу помочь?»). Пользователи могут общаться с платой и управлять ею для воспроизведения песен и новостей или выполнять другие подобные голосовые взаимодействия.

Задайте следующий вопрос на китайском языке: «tian qi zen me yang» (что означает «как погода?»). Плата ответит по-китайски: «Цзинь тянь инь чжуань дуо юнь» (что означает «сегодня пасмурно, облачно»).

Подробные инструкции по работе с изделием изложены в соответствующих документах на сайте Espressif.

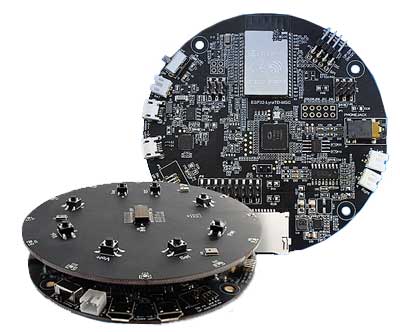

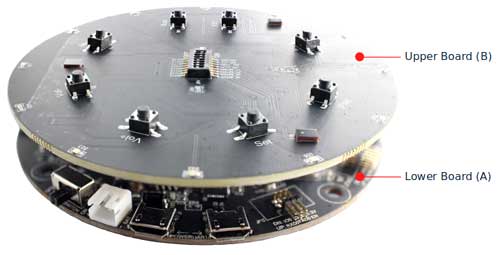

Рис. 1. Отладочная платформа ESP32-LyraTD-MSC	Рис. 2. Изделие ESP32-LyraTD-MSC состоит из двух отладочных плат

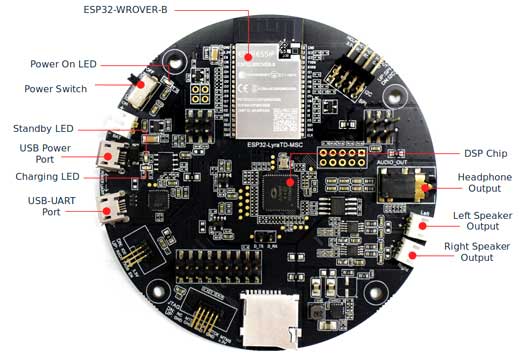

Рис. 3. Компоненты нижней платы (A) платформы ESP32-LyraTD-MSC Ver. 2.2	Рис. 4. Компоненты верхней платы (B) платформы ESP32-LyraTD-MSC Ver. 2.2

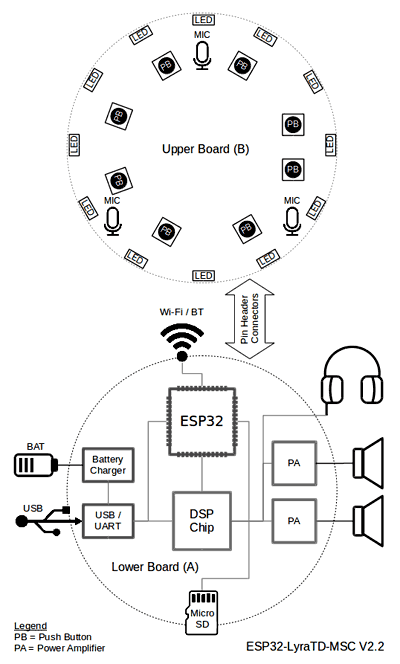

Рис. 5. Структурная схема изделия ESP32-LyraTD-MSC

Отличительные особенности:

• Wi-Fi/BT/BLE микроконтроллерный модуль ESP32-WROVER-B:
• Двухъядерный микропроцессор Xtensa^® 32-bit LX6;
• 11 b/g/n (802.11n до 150 Mbps);
• 4 GHz - 2.5 GHz;
• Bluetooth v2 BR/EDR и BLE  спецификации;
• Интерфейсы SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I 2S, IR, счетчик импульсов, GPIO, емкостной сенсорный датчик, ADC, DAC;
• Встроенный датчик Холла;
• Интегрированная внешняя SPI Flash память 4 МБ;
• Интегрированная внешняя PSRAM 8 МБ;
• Цифровой сигнальный процессор (DSP);
• Три цифровых микрофона;
• 2 выхода для громкоговорителей до 3 Вт каждый;
• Выход для наушников;
• Слот для micro SD карты;
• 12 индивидуально управляемых светодиодов, расположенных по краю круглой платы;
• 6 пользовательских кнопок;
• Порты I2S, I2C, SPIи JTAG;
• USB-UART мост CP2102N;
• Схема управления зарядом Li-Ion батареи;
• Акустическое эхоподавление;
• Поддержка распознавания голоса;
• Пробуждение от голоса в ближней и дальней зоне;
• Аудиофайлы в формате AAC, FLAC, OPUS и OGG могут быть декодированы и выведены без потери качества;
• Поддержка подключения к Baidu DuerOS и Amazon AVS (Alexa Voice Service);
• Конструктивно изделие состоит из двух отладочных плат;
• Напряжение питания 5 В через micro USB Power Port (либо от Li-Ion аккумулятора).
