Отладочный набор ESP8266-DEVKITC

ESP8266-DEVKITC – малогабаритная отладочная плата (Рис. 1) на основе SMD модуля ESP-WROOM-02D или ESP-WROOM-02U (Рис. 2), созданного на базе маломощного высокоинтегрированного WiFi решения, беспроводной системы на кристалле (SoC) ESP8266EX (Рис. 3). Модуль ESP-WROOM-02D имеет встроенную PCB антенну, в то время как в ESP-WROOM-02U интегрирован U.FL коннектор (для IPEX антенны). Модули также немного отличаются по размерам. В соответствии с установленным модулем формируются коды для заказа отладочных наборов: ESP8266-DevKitC-02D-F и ESP8266-DevKitC-02U-F соответственно. В модулях используется SPI Flash память в корпусе SOP8-150 mil. Коэффициент усиления PCB антенны модуля ESP-WROOM-02D составляет 2 dBi.

В ESP8266 интегрирован 32-разрядный процессор Tensilica с тактовой частотой до 160 МГц, цифровые стандартные периферийные интерфейсы, антенный коммутатор, РЧ балун, усилитель мощности, малошумящий усилитель приемника, фильтры и модули управления питанием. Операционная система реального времени и Wi-Fi стек позволяют около 80% вычислительной мощности предоставить для программирования и отладки пользовательских приложений. Спроектированная для мобильных устройств, носимой электроники и IoT приложений, SoC ESP8266 в комбинации с несколькими проприетарными технологиями имеет низкое энергопотребление.

Для взаимодействия с внешними устройствами все выводы I/O доступны на расположенных по обоим краям PCB платы ESP8266-DEVKITC гнездовым разъемам. По мере необходимости разработчик может подключать эти выводы к периферийным устройствам. На Рис. 4 представлены ключевые компоненты отладочной платы ESP8266-DEVKITC, среди которых:

• LDO стабилизатор напряжения. Преобразует 5 В в 3.3 В. Максимальный ток на выходе стабилизатора 800 мА. Стабилизатор обеспечивает питанием модуль ESP8266 и пользовательскую периферию.

• DIP-переключатель. Используется для переключения режимов автоматической загрузки (AutoDownload) и управления потоком (Flow Control)
  • Bit1=OFF, Bit2=ON: AutoDownload
  • Bit1=ON, Bit2=OFF: Flow Control

Примечание: Bit1 и Bit2 не могут одновременно находиться в состоянии ON.

• USB-UART мост. Микросхема USB-UART моста обеспечивает обмен данными со скоростью до 3 Мбит/сек.

• BootButton. Кнопка загрузки. Удерживая кнопку BootButton и нажимая кнопку EN, пользователь инициализирует режим загрузки прошивки (firmware). После нажатия пользователь может загрузить прошивку через последовательный порт.

• Micro USB порт. USB интерфейс. Он функционирует как источник питания платы и коммуникационный интерфейс между ПК и платой.

• EN Button. Кнопка сброса. Нажатие этой кнопки сбрасывает систему.

• I/O Connector. Все контакты модуля ESP8266 выведены на гнездовые разъемы платы. Пользователи могут программировать функционал ряда выводов ESP Подробнее см. ESP8266EX Datasheet.

 Размеры отладочной платы ESP8266-DevKitC приведены на Рис. 5.

Для работы понадобятся:

1. Отладочная плата ESP8266-DevKitC
2. Кабель USB A/ micro USB
3. ПК с загруженной ОС Windows, Linux или Mac OS

Компиляция ПО. Пошаговые инструкции можно найти в документе ESP8266 QuickStartGuide

Загрузка прошивки. Пошаговые инструкции можно найти в документе ESP8266 QuickStartGuide

Рис. 1. Отладочная плата ESP8266-DevKitC-02D-F

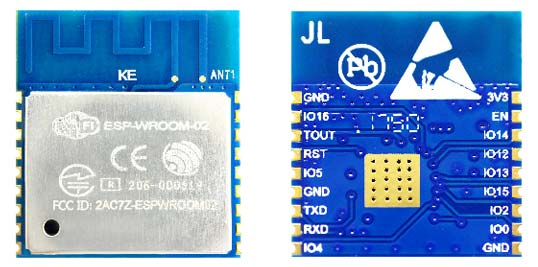

Рис. 2. Модуль ESP-WROOM-02D

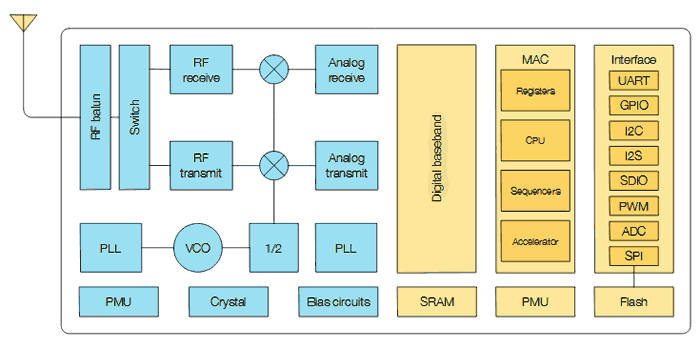

Рис. 3. Функциональная схема SoC ESP8266

Рис. 4. Ключевые компоненты отладочной платы ESP8266-DevKitC

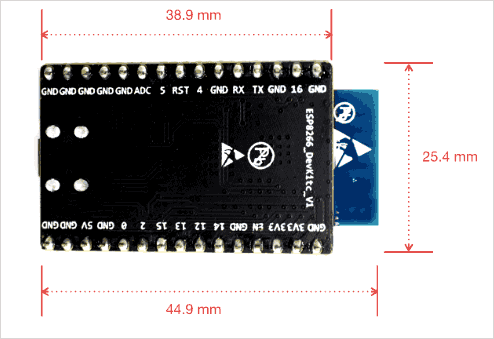

Рис. 5. Размеры платы ESP8266-DevKitC

Отличительные особенности:

• Установлен один из модулей ESP-WROOM-02D или ESP-WROOM-02U
  • SoC ESP8266
    • 32-разрядный процессор Tensilica с тактовой частотой до 160 МГц
    • Цифровые стандартные периферийные интерфейсы
    • Антенный коммутатор
    • РЧ балун
    • Усилитель мощности
    • Малошумящий усилитель приемника
    • Фильтры и модули управления питанием
    • Поддержка RTOS и WiFi
  • Все выводы I/O доступны на гнездовых разъемах платы ESP8266-DEVKITC
  • Поддержка протоколов 802.11 b/g/n
  • 2400МГц - 2483.5МГц
  • Размеры платы 44.9 мм х 25.4 мм

Дополнительные ресурсы

• ESP8266 Quick Start Guide
• ESP8266 SDK Getting Started Guide
• ESP-WROOM-02 PCB Design and Module Placement Guide
• ESP-WROOM-02
