Отладочная плата ESP32-DevKitC-VB

ESP32-DevKitC-VB – небольшая отладочная плата (Рис. 1) общего назначения на основе встроенного WiFi-BT-BLE MCU модуля ESP32-WROVER-B (Рис. 2, Рис. 3) с 4 МБ внешней SPI Flash, 8 МБ PSRAM и со встроенной PCB антенной. Отладочные платы ESP32-DevKitC с разными суффиксами в наименовании, например, ESP32-DevKitC-S1, отличаются только установленными  модулями ESP32, но  несущая плата на сегодняшний день одна - ESP32-DevKitC V4. Модули ESP32 отличаются объемом внешней относительно чипа ESP32 памятью Flash и PSRAM, а также типом антенны – встроенной PCB или IPEX (коннектор).

ESP32-DevKitC V4 – малогабаритная отладочная плата на основе ESP32 модуля от компании Espressif.  Большая часть контактов I/O выведена на разъемы, расположенные по обе стороны платы. Разработчики могут подключить к отладочной плате периферию с помощью соединительных проводов или смонтировать ESP32-DevKitC V4 на макетной плате.

Чтобы удовлетворить широкий спектр требований пользователей, Espressif предлагает отладочные платы на основе ESP32-DevKitC V4 с различными ESP32 модулями:

• ESP32-WROOM-32
• ESP32-WROOM-32D
• ESP32-WROOM-32U
• ESP32-SOLO-1
• ESP32-WROVER
• ESP32-WROVER-B
• ESP32-WROVER-I
• ESP32-WROVER-B (IPEX)

Ключевые компоненты отладочной платы ESP32-DevKitC-VB кратко описаны в Таблице 1.

Таблица 1 Ключевые компоненты отладочной платы ESP32-DevKitC-VB

Примечание: Контакты D0, D1, D2, D3, CMD и CLK используются для обмена данными между ESP32 и SPI флэш-памятью. Они сгруппированы с обоих краев платы рядом с разъемом USB. Необходимо избегать использования этих контактов для пользовательских целей, так как это может нарушить доступ к SPI флэш-памяти и SPI RAM.

Примечание: Контакты GPIO16 и GPIO17 доступны для использования только на платах с модулями ESP32-WROOM и ESP32-SOLO-1. Для плат с модулями ESP32-WROVER эти контакты зарезервированы для внутреннего использования.

Варианты питания платы

Существует три взаимоисключающих способа обеспечения платы питанием:

• Порт Micro USB - источник питания по умолчанию;
• Контакты 5 В/ GND;
• Контакты 3.3 В/ GND.

Предупреждение

Только один источник питания может быть включен в один и тот же момент, иначе может выйти из строя отладочная плата или/и источник питания.

Примечание по компоненту C15

Компонент C15 может вызвать следующие проблемы в  более ранних платах ESP32-DevKitC V4:

• Плата может загрузиться (Boot) в режиме Download;
• Если вы выводите сигналы тактирования на линию GPIO 0, C15 может повлиять на сигнал;
• При возникновении этих  проблем необходимо удалить этот компонент. На Рис. 4  показан C15, выделенный желтым цветом.

Старт разработки приложения

Перед подключением ESP32-DevKitC V4 необходимо убедиться, что плата находится в хорошем состоянии без видимых признаков повреждения. После этого можно перейти к работе, воспользовавшись пошаговыми инструкциями, которые помогут настроить Среду разработки и прошить плату, воспользовавшись примером проекта.

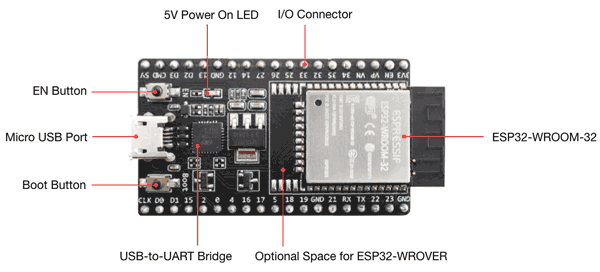

Рис. 1. Отладочная плата ESP32-DevKitC V4 и ее ключевые компоненты

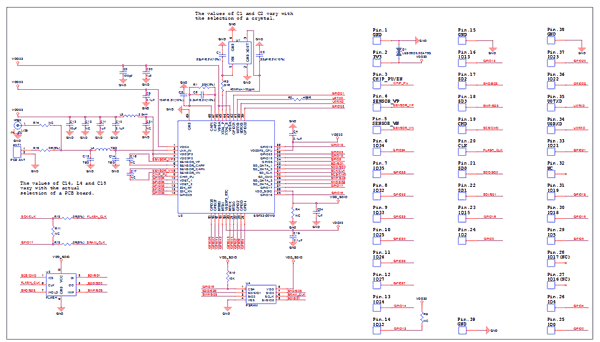

Рис. 2. Схема принципиальная электрическая модуля ESP32-WROVER-B

Рис.3. Схема принципиальная электрическая периферии модуля ESP32-WROVER-B

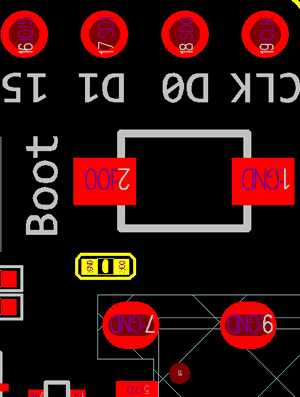

Рис. 4. Компонент C15 выделен желтым цветом

Рис. 5. Размеры отладочной платы ESP32-DevKitC V4

Отличительные особенности:

• Встроенный Wi-Fi-BT-BLE MCU модуль ESP32-WROVER-B:
  • Wi-Fi11 b/g/n (802.11n до 150 Mbps), 2.4 ГГц-2.5 ГГц,
  • Bluetooth v2 BR/EDR и BLE спецификация,
  • встроенный чип ESP32-D0WD,
  • два ядра, которыми можно управлять отдельно,
  • регулируемая тактовая частота от 80 МГц до 240 МГц,
  • пользователь может выключить процессор и использовать сопроцессор с низким энергопотреблением для постоянного контроля периферийных устройств на предмет наступления события,
  • богатый набор периферийных устройств: емкостные датчики прикосновения, датчики Холла, интерфейс SD-карты, Ethernet, высокоскоростные SPI, UART, I?S и I?C,
  • внешняя SPI Flash – 4 МБ,
  • внешняя SPI PSRAM – 8 МБ,
  • встроенная PCB антенна или антенна IPEX;
• Большая часть контактов модуля выведены на разъемы по обе стороны отладочной платы;
• Кнопка сброса EN Button;
• Кнопка загрузки Boot Button;
• Одиночный USB-UART мост обеспечивает скорость передачи до 3 Mbps;
• USB интерфейс. Является источником питания для платы, а также коммуникационным интерфейсом между компьютером и модулем ESP32;
• Три взаимоисключающих способа обеспечения платы питанием:
  • порт Micro USB - источник питания по умолчанию,
  • контакты 5 В/ GND,
  • контакты 3.3 В/ GND,
• Светодиод наличия питания на плате;
• Выведенные на разъемы платы линии I/O ESP32 можно запрограммировать для включения нескольких функций, таких как PWM, ADC, DAC, I2C, I2S, SPI и т. д.;
• Совместимость с Amazon Free RTOS. Предоставляет стандартные возможности подключения к AWS (Amazon Web Services) IoT, AWS Greengrass и другим сервисам AWS;
• Быстрое прототипирование с использованием отладочной платы.

Страница изделия на сайте производителя.
