Конденсаторы Panasonic. Часть 4. Полимеры – номенклатура

В заключительной, четвертой статье из цикла «Конденсаторы Panasonic» рассматриваются основные достоинства и особенности использования конденсаторов этого японского производителя на основе полимерной технологии. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление (ESR). Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.

С особенностями полимерной технологии Panasonic можно более подробно познакомиться в предыдущей статье этого цикла – «Конденсаторы Panasonic. Часть 3. Полимеры».

Японская компания является одним из ведущих производителей полимерных конденсаторов, которые представлены четырьмя семействами: SP-CAP, POSCAP, OS-CON и HYBRID (гибридные полимерные). Эти конденсаторы отличаются высоким качеством, обеспечивают повышенную надежность при длительной эксплуатации. Каждое полимерное семейство конденсаторов Panasonic обладает, наряду с общими, присущими «полимерам», и своими индивидуальными преимуществами, выгодно отличающими их от других типов электролитических конденсаторов. Рассмотрим эти особенности и характеристики продукции Panasonic более детально.

Конденсаторы SP-CAP

Алюминиевые полимерные конденсаторы SP-CAP имеют в своем составе полимерный проводник, алюминиевый анод и серебряный катод, диэлектрик в виде оксидной пленки Al₂O₃.

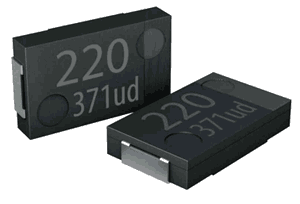

Предназначенные для поверхностного монтажа SP-Cap (рисунок 1) в первую очередь устанавливают на входах и выходах различных преобразователей постоянного напряжения (DC/DC), во многом – из-за того, что они отличаются сверхнизким ESR (вплоть до 3 мОм). При сравнительно невысокой стоимости конденсаторы этого семейства выпускаются с номинальными емкостями 10…560 мкФ и обладают отличными характеристиками в диапазоне напряжений 2…35 В.

Рис. 1. Внешний вид конденсатора SP-CAP

Перечень всех серий SP-CAP с основными параметрами приведен в таблице 1 и на рисунке 2.

Таблица 1. Серийный состав и особенности SP-CAP

Наимено- вание	Артикул	Особенности					Рабочая темпера- тура, °С	Диапазон напряжений, В DC	ESR, мОм	Eмкость, мкФ	Размер, мм
		Низкий профиль	Малое ESR	Малое ESL	Высокое напря- жение	Гарантия при 125°С					Д?Ш 7,3?4,3
		Низкий профиль	Малое ESR	Малое ESL	Высокое напря- жение	Гарантия при 125°С					В, мм
CX	EEFCX	–	–	–	+	–	-55…105	2…35	12…40	15…560	1,9
CT	EEFCT	+	–	–	+	–	-55…105	4…35	15…40	15…180	1,4
CS	EEFCS	+	–	–	+	–	-55…105	4…35	15…40	10…120	1,1
SX	EEFSX	–	+	–	–	–	-55…105	2…6,3	4,9…9	82…560	1,9
GX	EEFGX	–	+	+	–	–	-55…105	2…2,5	3	330…560	1,9
LX	EEFLX	+/–	+	+	–	–	-55…105	2…2,5	4,6…6	330…560	1,9
ST	EEFST	+	+	–	–	–	-55…105	2…2,5	6	270…330	1,4
LT	EEFLT	+	+	+	–	–	-55…105	2…2,5	6	270…330	1,4
SS	EEFSS	+	+	–	–	–	-55…105	2…2,5	6	180…220	1,1
LS	EEFLS	+	+	+	–	–	-55…105	2…,5	6	180…220	1,1
SR	EEFSR	+	+	–	–	–	-55…105	2…6,3	4,5…9	68…220	Макс. 1
LR	EEFLR	+	+	+	–	–	-55…105	2…6,3	4,5…9	68…220	Макс. 1
CY	EEFCY	–	+	–	–	–	-55…85	4, 6,3	15	330…470	2,8
SY	EEFSY	–	+	–	–	–	-55…85	4, 6,3	9	330…470	2,8
HX	EEFHX	–	+	–	+	+	-55…125	2…25	4,5…40	15…560	1,9

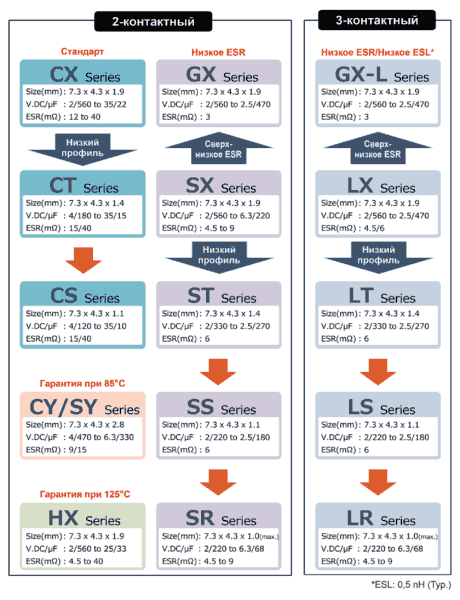

Конструктивно все конденсаторы семейства делятся на двух- и трехконтактные (рисунок 2). Трехконтактные отличаются низкими значениями и ESR, и ESL. Двухконтактные делятся на стандартные (Standart) и конденсаторы с пониженным ESR. При этом для некоторых серий гарантируется эксплуатация при повышенных температурах до 85°С и 125°С. Отдельные серии выпускаются в корпусах с пониженным профилем.

Рис. 2. Серии SP-CAP

Расшифровка артикула SP-CAP

Пример торгового артикула (Part Number System) SP-CAP приведен на рисунке 3.

Рис. 3. Пример артикула конденсаторов SP-CAP

Первые три знака (EEF) отведены для классификации продукта. Следующие две буквы соответствуют серии конденсатора. Затем следуют два знака (цифра и буква) с кодовым значением номинального напряжения конденсатора (приведены в таблице 2).

Таблица 2. Код для номинального напряжения SP-CAP

Напряжение, В DC	Код
2	0D
2,5	0E
4	0G
6,3	0J
10	1A
16	1C
20	1D
25	1E
35	1V

Кодовое значение емкости задается следующими затем тремя цифрами (таблица 3).

Таблица 3. Кодированные обозначения емкости SP-CAP

Емкость, мкФ	Код
10	100
15	150
22	220
33	330
47	470
56	560
68	680
100	101
120	121
150	151
180	181
220	221
270	271
330	331
390	391
470	471
560	561

Последние, один/два знака зарезервированы для кодового обозначения остальных параметров (таблица 4).

Таблица 4. Специальный код в артикуле (последние один/два знака)

Высота	Серия	Спец. код	ESR макс. мОм	Выводы
Высота	Серия	Спец. код	ESR макс. мОм	2	3
1,9±0,1	CX	R	15 (до 6,3 В DC), 40 (10…35 В DC)	+
	CX	XR	12	+
	SX	ER	9	+
		E7	7	+
		XE	6	+
		E4	4,5	+
	HX	R	15 (до 2,5 В DC), 40 (10…25 В DC)	+
		R9	9	+
		R6	6	+
		R4	4,5	+
	GX	R	3	+
	GX	L	3		+
	LX	R	6		+
	LX	R4	4,5		+
1,4±0,1	CT	R	15 (до 6,3 В DC), 40 (10…35 В DC)	+
	ST	R	6	+
	LT	R	6		+
1,1±0,1	CS	R	15 (до 6,3 В DC), 40 (10…35 В DC)	+
	SS	R	6	+
	LS	R	6		+
1 (макс.)	SR	R	6 (до 2,5 В DC), 40 (4…6,3 В DC)	+
	SR	R4	4,5	+
	LR	R	6 (до 2,5 В DC), 40 (4…6,3 В DC)		+
	LR	R4	4,5		+

Конденсаторы POSCAP

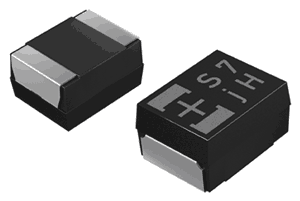

Танталовые полимерные конденсаторы POSCAP (рисунок 4) имеют в своем составе полимерный проводник, танталовый анод и серебряный катод, диэлектрик в виде оксидной пленки Ta₂O₅.

Рис. 4. Конденсаторы POSCAP

Тантал-полимерные POSCAP отличаются стабильной емкостью, они работают при высокой температуре и на высокой частоте, имеют при этом малое ESR/ESL. В данное семейство входят несколько серий твердотельных электролитических конденсаторов с танталовым анодом и запатентованным полимером с высокой проводимостью. Инновационная технология Panasonic обеспечивает самое низкое значение ESR среди всех полимер-танталовых конденсаторов. POSCAP демонстрируют отличные характеристики на высоких частотах.

Обеспечивающие высокую удельную емкость POSCAP выпускают в разных компактных корпусах, занимающих минимальное пространство на печатной плате. POSCAP демонстрируют высокую надежность и термостойкость, что делает их идеальными чип-конденсаторами для цифровых высокочастотных и многих других устройств, включая подушки безопасности и ABS автомобилей. В таблице 5 приведен перечень серий POSCAP с основными параметрами.

Таблица 5. Серийный состав и особенности POSCAP

Наимено- вание	Особенности				Рабочая темпера-тура, °С	Диапазон напряже-ний, В DC	ESR,мОм	Eмкость, мкФ	Код размера	Размер, мм
Наимено- вание	Малый размер/низкий профиль	Большая емкость	Малое ESR	Высокое напряже- ние	Рабочая темпера-тура, °С	Диапазон напряже-ний, В DC	ESR,мОм	Eмкость, мкФ	Код размера	Д	Ш	В
TPG	+	+	—	—	-55…105	2,5…12,5	35…70	33…220	B1G	3,5	2,8	1,1
TPG	+	+	—	—	-55…105	2,5…6,3	35…70	150…220	B15G	3,5	2,8	1,4
TPSF	+	+	+	—	-55…105	2…2,5	6…9	270	B2S	3,5	2,8	1,9
TPE	—	—	+	—	-55…105	2…10	11…35	47…470	B2	3,5	2,8	1,9
					-55…105	6,3	35	470	D15E	7,3	4,3	1,4
					-55…105	2,5…10	7…25	68…470	D2E	7,3	4,3	1,8
					-55…105	2,5…10	9…25	220…680	D3L	7,3	4,3	2,8
					-55…105	2,5…10	10…25	330…1500	D4	7,3	4,3	3,8
TPF	—	+	+	—	-55…105	2	6	220…330	D2E	7,3	4,3	1,8
					-55…105	2,5…10	5…15	150…680	D3L	7,3	4,3	2,8
					-55…105	2,5…6,3	5…10	470…1000	D4	7,3	4,3	3,8
TQS	+	—	—	+	-55…105	16…35	70…150	6,8…33	B1S	3,5	2,8	1,1
TQC	—	—	—	+	-55…105	16…35	90…400	3,9…33	B2	3,5	2,8	1,9
					-55…105	16	40	33	D12	7,3	4,3	1,15
					-55…105	16…25	55…70	22…47	D15	7,3	4,3	1,4
					-55…105	16…35	40…150	10…150	D2	7,3	4,3	1,9
					-55…105	16…25	50…70	68…150	D3L	7,3	4,3	2,8
TA**	—	—	—	—	-55…105	4…10	70	47…100	B2	3,5	2,8	1,9
					-55…105	2	9…25	68…470	D2E	7,3	4,3	1,8
					-55…105	2,5…10	15…25	150…680	D3L	7,3	4,3	2,8
TV^,*	—	—	—	—	-55…125	6,3…10	25	68…150	D2E	7,3	4,3	1,8
TV^,*	—	—	—	—	-55…125	10	25	150	D3L	7,3	4,3	2,8
TPB	—	—	—	—	-55…105	4…10	70	33…68	B2	3,5	2,8	1,9
					-55…105	4…10	40	150…330	D3L	7,3	4,3	2,8
					-55…105	6,3…10	35…40	220…470	D4	7,3	4,3	3,8
TH*	—	—	—	—	-55…125	2,5…6,3	15…25	150…330	D2E	7,3	4,3	1,8
					-55…125	2,5…10	40…45	68…220	D2	7,3	4,3	1,9
					-55…125	4…6,3	40	220…330	D3L	7,3	4,3	2,8
					-55…125	6,3…10	35…40	220…470	D4	7,3	4,3	3,8
TC*	—	—	—	—	-55…125	4…6,3	15…25	100…330	D2E	7,3	4,3	1,8
					-55…125	2,5…10	5…25	150…680	D3L	7,3	4,3	2,8
					-55…125	2,5…10	5…25	330…1000	D4	7,3	4,3	3,8
TPC	+		—	—	-55…105	6,3…12,5	55…80	10…47	B1	3,5	2,8	1,1
TPC	+		—	—	-55…105	6,3…10	40…45	68…330	D2	7,3	4,3	1,9
TPU	+	—	—	—	-55…85	2,5…10	150…300	4,7…100	S09	2	1,25	0,9
TPU	+	—	—	—	-55…85	6,3	100	150	B09	3,5	2,8	0,9
TPH	+	—	+	—	-55…85	6,3…10	100…150	33…100	A09	3,2	1,6	0,9
					-55…105	2,5…6,3	150	47…100	A09	3,2	1,6	0,9
					-55…85	2,5…6,3	70	100…220	A14	3,2	1,6	1,4
* – Гарантия при 125°С. ** – Повышенная надежность.

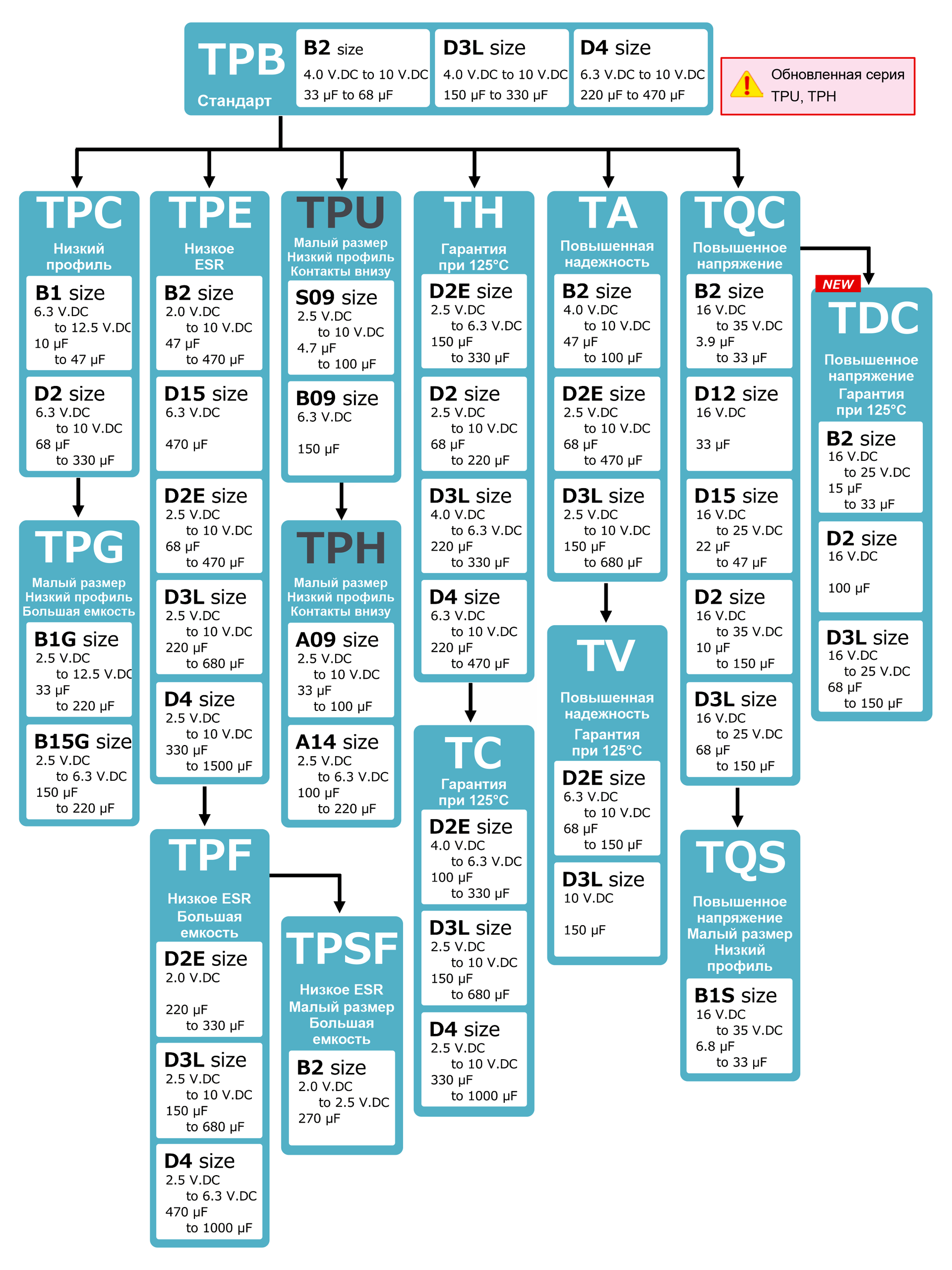

Визуально серийный состав семейства с основными характеристиками и особенностями применения представлен на рисунке 5.

Рис. 5. Серии конденсаторов POSCAP

Расшифровка артикула POSCAP

Пример торгового артикула конденсаторов POSCAP приведен на рисунке 6. Первые знаки (от одного до трех) выделены для кода номинального напряжения конденсаторов (без дробной части), который, по большей части, прямо соответствует истинному значению. Кроме 2,54 В, здесь код = 2R5 или просто Е, а вместо 16 В может быть прописан код 1С.

Рис. 6. Пример артикула конденсаторов POSCAP

Затем следует двух- или четырехбуквенное обозначение серии. Далее двумя или четырьмя цифрами вписывается непосредственное значение емкости (с буквой R вместо запятой). Следующая за ними буква М означает допустимую точность ±20%. На последней позиции располагается опциональный специальный код (до четырех цифр), определяющий ряд дополнительных параметров: ESR, рабочие частоты и температуру.

Конденсаторы OS-CON

Среди четырех полимерных семейств Panasonic имеются алюминиевые конденсаторы OS-CON (рисунок 7), характеризующиеся длительным сроком эксплуатации и минимальной нестабильностью ESR в диапазоне рабочих температур. OS-CON имеют в своем составе полимерный проводник, алюминиевый анод и катод, диэлектрик в виде оксидной пленки Al₂O₃.

Рис. 7. Конденсаторы OS-CON

OS-CON изготавливаются в цилиндрических корпусах, отдельные серии предназначены для поверхностного монтажа, а другие – для плат со сквозными отверстиями. В OS-CON используется алюминий и полимерный материал с высокой электропроводностью, что обеспечивает низкое ESR, отличное подавление шума и паразитных пульсаций тока.

OS-CON идеально подходят для любых цепей с повышенным напряжением, в которых требуется повышенная емкость. Серийный ряд этого многочисленного семейства конденсаторов представлен в таблице 6.

Таблица 6. Серийный состав и особенности OS-CON

Наименование	Особенности				Рабочая темпера-тура, °С	Диапазон напряжений, В DC	ESR,мОм	Eмкость, мкФ	Код размера	Размер, мм
Наименование	Боль- шая емкость	Малое ESR	Высокое напряжение	Повышенная надежность, длительная эксплуатация	Рабочая темпера-тура, °С	Диапазон напряжений, В DC	ESR,мОм	Eмкость, мкФ	Код размера	?	L
SVPT*	+	+	—	+	-55…105	2,5…16	15…24	100…560	С65	6,3	6,4
SVF**	+	—	+	+	-55…125	16…25	27…40	27…82	B6	5	5,9
					-55…125	16…50	22…40	10…180	C6	6,3	5,9
					-55…125	16…50	22…35	18…270	E7	8	6,9
					-55…125	16…50	14…25	39…560	E12	8	11,9
					-55…125	16	16	1000	F10	10	10
