Плата IO вычислительного модуля с функцией PoE для Raspberry Pi CM3/CM3L/CM3+/ CM3+L
Compute Module PoE Board - плата расширения (Рис. 1 - Рис. 4), к которой можно подключить вычислительный модуль Raspberry Pi (не входит в комплект поставки) и более гибко использовать ресурсы Pi. Благодаря функции PoE (Power over Ethernet) и универсальным встроенным периферийным интерфейсам изделие подходит для всесторонней оценки вычислительных возможностей модуля Raspberry Pi, а также является идеальным выбором для конечных продуктов, использующих технологию PoE.
Спецификация
- Источник питания: порт micro USB/порт PoE Ethernet
- Входное напряжение PoE: 37 В - 57 В DC
- Выходное напряжение PoE: 5 В/2.5A DC
- Стандарт сети: 802.3af PoE
- Размеры: 114 мм ? 84,4 мм
- Диаметр монтажного отверстия: 3.2 мм
 |  |

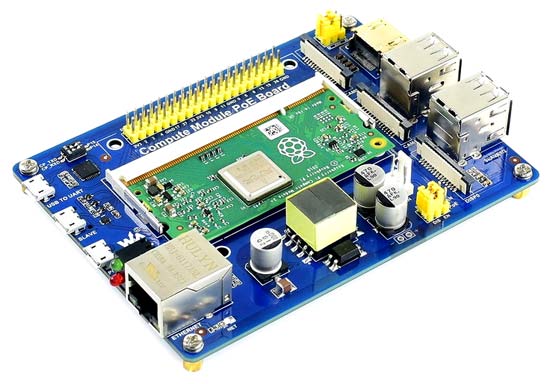

| Рис. 1. Отладочная плата Compute Module PoE Board с установленным вычислительным модулем | Рис. 2. Компоненты платы Compute Module PoE Board |
Примечание: Вычислительный модуль в комплект поставки не входит.
Особенности платы (Рис. 2):
- Интерфейс вычислительного модуля: для подключения вычислительного модуля RPi (CM3/ CM3L/CM3+/CM3+L)
- Разъем GPIO Raspberry Pi: для подключения Raspberry Pi HAT
- Порт Ethernet с поддержкой PoE: автосогласование 10/100M, для подключения маршрутизатора или коммутатора с функцией PoE
- Интерфейс DSI: порты дисплея, для подключения Raspberry Pi LCD
- Порты USB: 4 порта USB для подключения USB устройств
- Интерфейс CSI: 2 порта камеры CSI для подключения камеры Raspberry Pi
- Порт HDMI
- Интерфейс USB - UART: для последовательной отладки
- Интерфейс USB SLAVE (ведомый): позволяет записать образ системы в вычислительный модуль 3/3+
- Порт питания: 5 В, 2.5A
- Слот для TF-карты (нижняя сторона): вставьте карту Micro SD с предварительно записанным образом системы, чтобы запустить вычислительный модуль 3/3+ вариант Lite
- Интерфейс охлаждающего вентилятора
- LAN9514 (нижняя сторона): полностью интегрированный USB-концентратор и 10/100M Ethernet-контроллер
- Микросхема управления питанием Si3404 PoE (нижняя сторона)
- Конвертер CP2102 USB - UART
- Силовой трансформатор EP13 PoE
- Оптический изолятор
- Два светодиодных индикатора:
- Красный: индикатор питания Raspberry Pi
- Зеленый: индикатор рабочего статуса Raspberry Pi
- Индикатор сети NET
- Джампер конфигурации питания VGx: конфигурация уровня сигналов ввода/вывода
- Конфигурация выхода UART:
- Слева: соединяет последовательный порт CP2102 и последовательный порт Raspberry Pi
- Справа: отключает последовательный порт CP2102 и последовательный порт Raspberry Pi
- Конфигурация охлаждающего вентилятора:
- P34: вентилятор управляется программно через контакт P34
- EN: вентилятор напрямую питается от источника 5В
- Конфигурация PoE:
- DIS: отключает PoE
- EN: включает PoE
- Контактные площадки для измерения напряжения питания PoE
 |  |

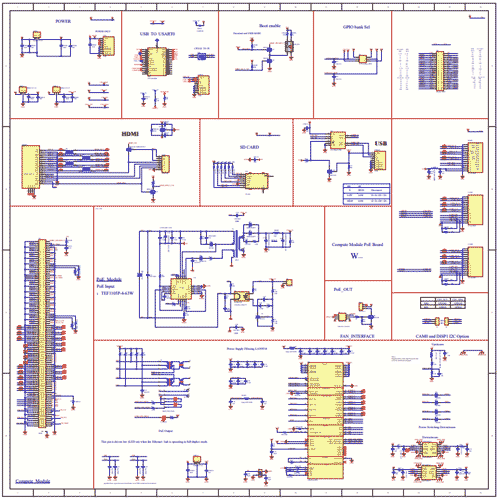

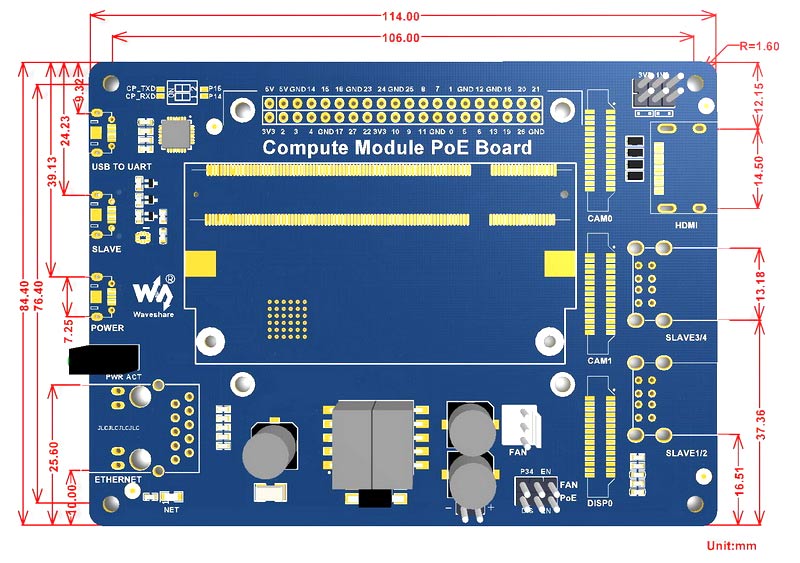

| Рис. 3. Размеры отладочной платы Compute Module PoE Board | Рис. 4. Схема принципиальная электрическая платы Compute Module PoE Board |
Отличительные особенности:
- Разъем GPIO Raspberry Pi для подключения различных Raspberry Pi HAT
- Порт Ethernet 10/100M с автосогласованием и поддержкой PoE
- 4 порта USB позволяют подключить больше USB-устройств
- 2 x CSI интерфейса камеры
- Встроенные интерфейсы HDMI/DSI для подключения дисплеев
- Встроенный USB - UART для последовательной отладки
- Интерфейс охлаждающего вентилятора, автоматический запуск при включении питания или управление через контакты ввода-вывода
- Изолированный SMPS (импульсный источник питания)
Автор: Шрага Александр
Производители: Wvshare
Опубликовано: 04.02.2020
