Малогабаритные полимерные танталовые конденсаторы POSCAP

Производимые компанией Panasonic полимерные танталовые конденсаторы семейства POSCAP во многих случаях являются хорошей альтернативой электролитическим, танталовым и многослойным керамическим конденсаторам. В качестве достоинств стоит отметить малые размеры, высокую температурную стабильность, низкое эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL), высокую надежность и отличные частотные и температурные характеристики.

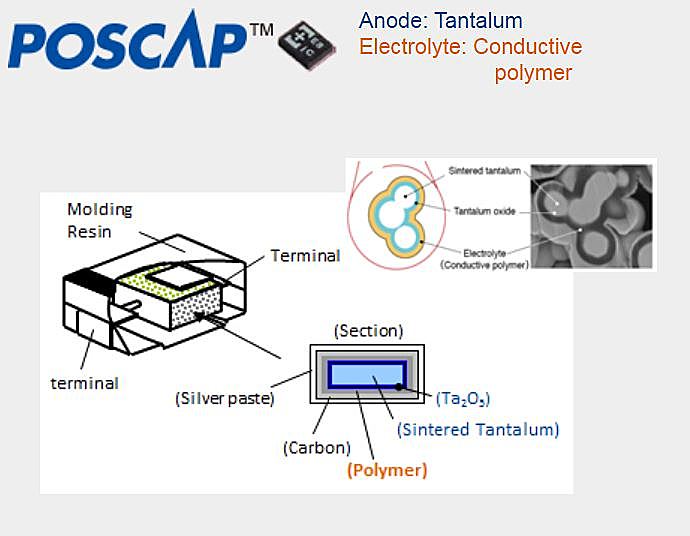

В конденсаторах POSCAP в качестве анодной системы применен спеченный тантал, а электролитом является электропроводящий полимер, созданный по уникальной технологии компании Panasonic. Конструкция конденсаторов показана на рис. 1. Они представлены в прямоугольных корпусах для поверхностного монтажа размерами от 2 х 1.25 мм до 7.3 х 4.3 мм. Номенклатура семейства POSCAP показана на рис. 2, а система обозначений на рис. 3.

Конденсаторы семейства POSCAP рекомендуются к применению в портативной аппаратуре и системах хранения, передачи и обработки данных, в импульсных источниках питания.

Технические характеристики:

Номинальное напряжение: 2…35 В;
Номинальная емкость: 3.9…1500 мкФ;
Температурный диапазон: -55…+125 °С;
Срок службы при температуре при 125 °C: 1000 ч (снижение температуры на 20 ° увеличивает срок эксплуатации в 10 раз);
ESR: от 5 мОм;
Ток пульсаций: до 4.4 А СКЗ;
Размер: от 2х1.25 до 7.3х4.3 мм;
Высота: 0.9…4 мм;
Включают серии: TPB, TPE, TQC, TPC, TPF, TPSF, TPG, TA, TV, TH, TC, TDC
