Правила депассивации литиевых источников тока FANSO EVE Energy

Правила депассивации литиевых источников тока FANSO EVE Energy

Литиевые батарейки способны храниться очень продолжительное время. К сожалению, долгое хранение сопровождается эффектом пассивации. Особенно ярко это проявляется у литий-тионилхлоридных (Li-SOCl2) элементов питания, в то время как батарейки на основе диоксида марганца (Li-MnO2) практически не подвержены этому эффекту. В связи с тем, что особенности режимов энергопотребления могут приводить к пассивации, разработчику нужно предусмотреть активацию литиевых ХИТ перед началом использования и в процессе эксплуатации. Компания FANSO EVE Energy предлагает решения, которые помогут правильно активировать литиевые батарейки.

Особенности тионилхлоридных литиевых батареек при хранении в нормальных условиях:

  • Корпус в виде цилиндра;
  • Номинальное напряжение: 3.6 В;
  • Бобинная конструкция:
  • Максимальная плотность энергии;
  • Температура эксплуатации: -55…85 °С;
  • Саморазряд: 1% в год;
  • Срок хранения: до 20 лет
  • Спиральная конструкция:
  • Максимальный выходной ток;
  • Температура эксплуатации: -55…80 °С;
  • Саморазряд: 2% в год;
  • Срок хранения: до 10 лет


Пассивация – химическая особенность элементов Li-SOCl2, которая лишь в незначительной степени варьируется у элементов от различных производителей. При хранении или микропотреблении в единицы микроампер свыше полугода, а в повышенных температурных условиях – и менее полугода, поверх анода образуется пленка из хлорида лития (рис. 1). Она препятствует химической реакции и имеет относительно большое электрическое сопротивление. При этом толщина данной пленки может увеличиваться с длительностью срока хранения и при повышенных значениях температуры. В связи с этим не рекомендуется хранить литиевые источники тока в условиях выше 25 °С.

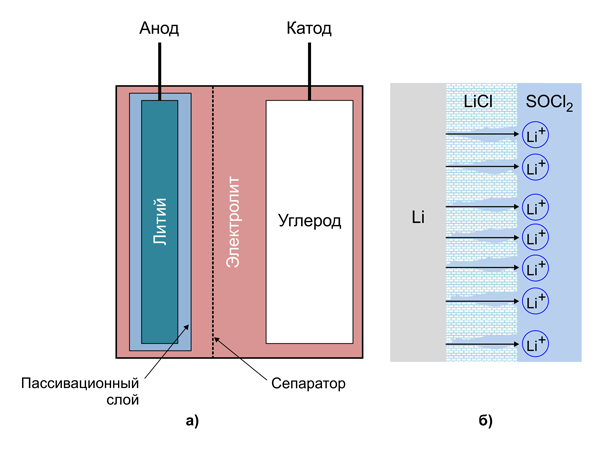

Рис. 1. Эффект пассивации (а) и депассивации (б)

Если от пассивированного элемента попробовать получить максимальный ток, то пленка хлорида лития начнет разрушаться ионами лития (рис. 1). Но пока пленка не разрушена, она препятствует течению тока, вызывая просадку напряжения. Процесс занимает определенное время, и в результате импульсного потребления тока характер просадки напряжения может изменяться согласно графику, представленному на рисунке 2.


Рис. 2. Влияние пассивации батарейки на напряжение при импульсной нагрузке

График, изображенный на рис. 3, показывает, как изменяется напряжение в литиевой батарейке при разряде непрерывным током. На этапах 3 и 4 происходит депассивация.

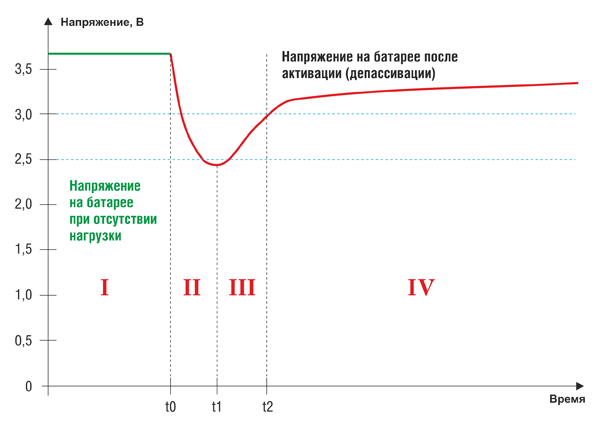

Рис. 3. График изменения напряжения при непрерывном разряде пассивированного элемента

Тезисно о депассивации:

  • Образование и разрушение пассивирующей пленки происходит с расходом лития, что приводит к меньшему сроку службы, чем ожидается, особенно в случае цикличности процессов (рис. 4);
  • Образовавшаяся пленка препятствует саморазряду элемента, поскольку химические реакции замедляются;
  • Мультиметр имеет высокое входное сопротивление, из-за чего измерение напряжения батареи неспособно выявить и оценить степень пассивации;
  • Ожидаемой автоматической депассивации под нагрузкой (рис. 2) может не произойти, если при низкой просадке напряжения сработают защитные схемы;
  • Постоянное протекание тока в несколько мА, а также его периодическое возникновение через небольшие интервалы времени, депассивирует батарейку и ослабляет процесс появления пассивирующей пленки;
  • 100% восстановление батарейки после активации не происходит;
  • Не следует использовать депассивированный элемент тока в условиях, близких к максимальным по спецификации;
  • Пассивированная батарейка не является бракованной, если после выполнения рекомендуемых правил активации не соответствует требованиям проверки.



Рис. 4. Расход лития при пассивации после импульсной нагрузки

Из вышеперечисленного следует, что активация не обязательна при слабом и среднем потреблении тока. Но в ряде случаев сильнотоковой импульсной нагрузки принудительная депассивация при первом запуске тоже может быть необязательной при наличии параллельно подключенного суперконденсатора. Его малое внутреннее сопротивление обеспечит необходимый импульс тока, запуская процесс активации. Такая комбинация имеет еще один положительный эффект – высокую надежность работы при отрицательных температурах. Для удобства использования компания FANSO EVE Energy предлагает готовые сборки из литиевых батареек и суперконденсаторов (рис. 5).


Рис. 5. Сборка «батарейка + суперконденсатор»

Fanso EVE Energy рекомендует придерживаться определенных правил активации литиевых химических источников тока:

  • Период активации: 20 мин;
  • Пауза между окончанием активации и началом эксплуатации: 1 ч;
  • Ток депассивации для элементов, мА:
  • Условия проверки после депассивации при напряжении, ≥ В/нагрузке сопротивлением, Ом:


Если проверка не показала успешность процесса активации, его следует повторить. Повторный неудовлетворительный результат проверки означает непригодность элемента к дальнейшей эксплуатации. Для предотвращения пассивации батареек при продолжительном времени работы с микропотреблением тока Fanso EVE Energy рекомендует эпизодически (2 или 4 раза в месяц) обеспечить импульсный разряд тока, имеющий значение, указанное в списке выше, длительностью 3…5 с. Условия проверки состояния элемента также соответствуют вышеуказанному списку, за исключением значений нагрузки для следующих батареек:

  • Для ER26500M – 10 Ом;
  • Для ER34615M – 8,2 Ом


Если после выполнения рекомендуемых правил возникли вопросы, компания Fanso EVE Energy через своего дистрибьютора всегда готова оказать консультацию по эксплуатации литиевых батареек.

Производители: EVE Energy, FANSO EVE Energy

Разделы: Химические элементы питания

Опубликовано: 14.11.2022
