Бескорпусные AC/DC-преобразователи MEAN WELL, Cincon и Hi-Link
В тех случаях, когда размещение источника питания (ИП) на основной плате устройства не требуется, удобно воспользоваться готовым модулем AC/DC-преобразователя. Такие компоненты могут быть выполнены в нескольких вариантах (рис. 1.): полностью залитые компаундом для монтажа на печатную плату или с проводными выводами, в корпусе с вентилятором, в перфорированном кожухе и полностью открытые (на основании или без). Последние наиболее экономичны и компактны, поэтому широко применяются в таких областях, как телекоммуникационное и промышленное оборудование, медицинские и бытовые устройства, измерительные и другие приборы. Популярность использования готовых открытых ИП обеспечивают следующие факторы:
- Нет необходимости разрабатывать свой источник питания, что ускоряет выход продукта на рынок и не требует специализации в области AC/DC-преобразования;
- Минимальный размер позволяет более гибко подойти к дизайну и эффективно использовать корпус устройства;
- Благодаря невысокой стоимости можно снизить расходы на охлаждение ИП, объединив его с другими системами охлаждения;
- Широкий диапазон входного напряжения и комплекс защит гарантируют надежную эксплуатацию в любых странах и при различных условиях.

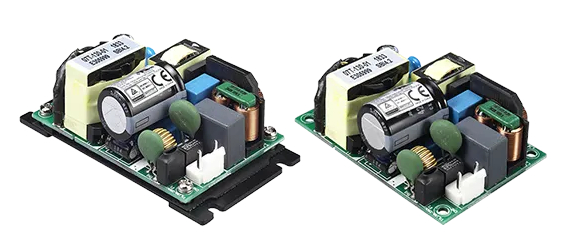

Рис. 1. ИП производства Cincon
В таблице 1 приведены серии открытых ИП MEAN WELL и Cincon, специализирующихся на разработке и производстве преобразователей и аксессуаров к ним, а также продукция компании Hi-Link, которая предлагает решения для IoT, в том числе компактные источники питания небольшой мощности.
Таблица 1. Популярные серии бескорпусных источников питания
Серия | Мощность, Вт | Выходное напряжение, В | КПД, % | Особенности |
MEAN WELL | ||||
EPS | 15...120 | 3.3...48 | 75...91 |
Серии RPS и LOP могут использоваться в медицине. EPS не имеет корректора коэффициента мощности (ККМ). ELP, RPS (от 120 Вт), EPP и LOP имеют активный ККМ. 3 года гарантии. |
ELP | 75 | 80...90 | ||
RPS | 30...500 | 73...94 | ||
EPP | 100...500 | 12...5475 | 90...94 | |
LOP | 200...600 | 93...95 | ||
Cincon | ||||
CFM | 4...600 | 3.3...56 -5...-15 |
67...94.5 |
Модели CFMxxM могут использоваться в медицине. ККМ от 120 Вт. Модели мощностью менее 20 Вт - без фильтра электромагнитных помех (ЭМИ). |
Hi-Link | ||||
HLK | 2...30 | 3.3...24 | До 80 |
Бюджетные варианты. Модели мощностью менее 30 Вт - без фильтра ЭМИ. |
Перспективы и тенденции развития источников питания
Появление новых полупроводников и совершенствование технологии изготовления конденсаторов позволяют достичь большей плотности мощности: новые модели станут компактнее, мощнее и эффективнее. Требования к экономичности вызовут снижение потребления при малой или отсутствующей нагрузке, а также интеграцию активных ККМ в модели с меньшей мощностью. Рост производства медицинского оборудования увеличивает спрос на ИП с сертификацией IEC 60601-1, малым током утечки и изоляцией более 4 кВ, что означает появление новых серий преобразователей медицинского класса 2×MOPP.
Производители: HI-LINK, MEAN WELL
Разделы: AC-DC источники питания
Опубликовано: 06.10.2025
