Аналоговые датчики давления для потребительского рынка от NOVOSENSE
Компания NOVOSENSE предлагает калиброванные термокомпенсированные датчики избыточного давления NSPGS2 для бытовой техники и медицинского оборудования. Датчики включают в себя чувствительный элемент на основе пьезорезистивной MEMS-технологии и специализированную интегральную CMOS-микросхему формирования сигнала для создания усиленного, полностью сформированного сигнала с компенсацией давления и температуры. Датчики размещены в пластиковом корпусе SOP6 для поверхностного монтажа с цилиндрическим портом для подвода давления. В состав серии NSPGS2 входят модели для измерения относительного давления от -100 кПа до 350 кПа. Датчики имеют погрешность измерения ±1.5% при температуре 0...60 °С и ±2.5% в полном диапазоне -40...70 °С. Аналоговое выходное напряжение может быть независимым (абсолютным) или относительным (логометрическим, ратиометрическим), зависимым от напряжения питания.
Высокое качество и доступная цена NSPGS2 позволяют заменить аналогичную продукцию таких известных производителей, как NXP, Infineon, Honeywel в потребительской, бытовой и медицинской технике.
Особенности NSPGS2:
- Измеряемое давление: -100...350 кПа;
- Вид измеряемого давления: манометрическое (относительное);
- Аналоговый выход: абсолютный, ратиометрический;
- Точность во всем диапазоне температур: ±2.5%;
- Высокая стабильность, 100% калибровка, температурная компенсация;
- Корпус с одним воздушным портом прост в установке и герметизации;
- Напряжение: 3...3.6, 4.5...5.5 В;
- Потребляемый ток: 2.5 мА;
- Рабочая температура: -40...70 °C;
- Корпус: SOP-6, 6.3х7.0 мм

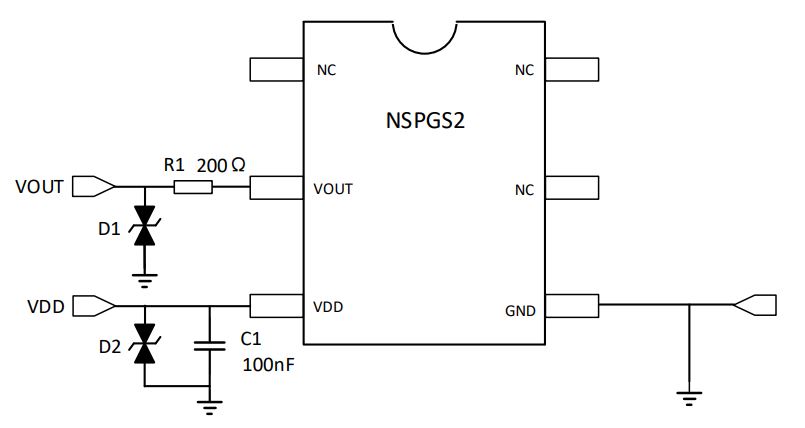

Рис. 1. Схема включения NSPGS2 с цепями защиты
