Датчики температуры Novosense с цифровыми и аналоговыми выходами
Китайская компания Novosense уже более десяти лет разрабатывает, изготавливает и поставляет на рынок современные электронные датчики температуры:
- С интерфейсом I2C/SMBus (таблица 1);
- С импульсным выходом и интерфейсом One-Wire (таблица 2);
- Аналоговые (таблица 3).
Цифровые датчики удобны в применении: нет необходимости во вторичной калибровке, а выходные данные представлены в виде готовых значений, не требующих перерасчета по таблицам или алгоритмам передаточных функций.
Таблица 1. Датчики температуры Novosense с интерфейсом I2C/SMBus
|
Наименование |
Точность/диапазон измерения, °C | Разрешение, °C | Напряжение питания, В |
Корпус |
|
NST103x-CWLR |
±3/-40…125 ±1/-10…100 |
1 | 1,5…3,6 |
DSBGA4 0,75x0,75 |
|
±2/-55…125 |
0,0625 | 1,62…5,5 |
DFN6 2x2 |
|
| ±0,5/-40…125 ±0,2/-20…60 ±0,1/25…45 |
1,71…3,6 | |||
| ±2/-55…125 ±0,5/-20…85 |
1,62...5,5 |
MSOP8 |
||
|
SOIC8 |
||||
| ±1/-40…125 ±0,5/-20…85 |
2,1...3,6 |
WQFN10 2x2 |
||
|
NST1412-DMSR |
±0,5/-40…125 | 0,125 | 1,7...5,5 |
MSOP8 |
|
NST1413-DMSJR |
MSOP10 |
|||
|
NSHT30-xDNR |
±0,5/-40…125 ±0,1/0…80 |
0,0625 | 1,8...5,5 |

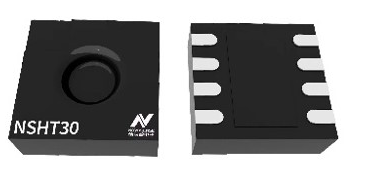

DFN8 2,5x2,5 |
|
NSHT30-CLAR |

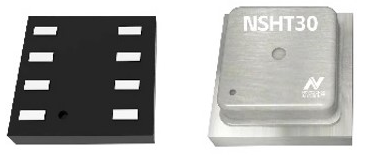

LGA8 2,5x2,5 |
Преимуществом компонентов с I2C-интерфейсом является возможность использовать шину всего с двумя сигнальными цепями для значительного числа устройств, в том числе одинаковых, если у них есть возможность конфигурации адреса.
В тех случаях, когда интерфейс I2C избыточен, отсутствует или необходимо снизить число цепей (включая питание) до двух, можно воспользоваться датчиками температуры серии D-NTC® с числовым выходом или интерфейсом One-Wire.
Таблица 2. Датчики температуры Novosense серии D-NTC® с импульсным выходом и интерфейсом One-Wire
|
Наименование |
Точность/диапазон измерения, °C | Разрешение, °C | Напряжение питания, В | Ток потребления (измерение/связь), мкА |
Корпус |
| Импульсный выход | |||||
| ±0,75/-50…150 ±0,5/-20…85 ±0,2/25…45 |
0,0625 | 1,65...5,5 | 30/1 |
DFN2 1,6x0,8 |
|
|
TO-92S-2 |
|||||
|
TO-92S-3 |
|||||
|
Интерфейс One-Wire |
|||||
| ±0,5/-40…150 ±0,25/0…85 |
0,0078125 | 1,7...5,5 | 30/5,4 |
DFN2 1,6x0,8 |
|
| ±0,7/-50…150 ±0,35/-20…85 ±0,2/0…85 |
TO-92S-2 |
||||

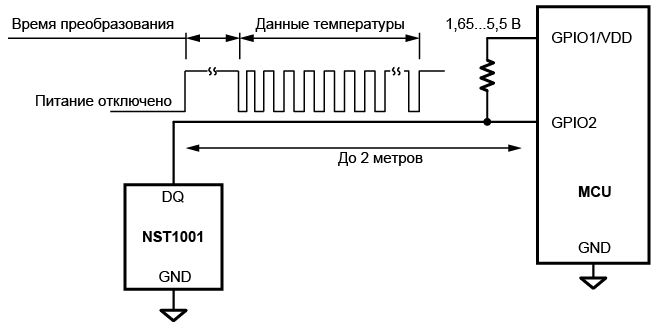

У датчиков с импульсным выходом или интерфейсом One-Wire данные передаются по цепи питания, как показано на рис. 1. Принимать данные можно и по общей цепи.
Основное различие импульсного выхода от интерфейса One-Wire заключается в том, что первый передает значение температуры числом импульсов 1...3021, где 1 = -50°C, а 3012 = 150°C, а второй — в виде 16-битного числа и 8-битной CRC.
Рис. 1. Подключение датчиков температуры с импульсным выходом и интерфейсом One-Wire
Аналоговые сенсоры отличаются низкой стоимостью, быстрым откликом и позволяют построить приложение без цифровых компонентов. Серии NST20/60/86/235 совместимы Pin-to-Pin с популярными аналогами западных брендов. Ток потребления при измерении составляет 20 мкА.
Таблица 3. Датчики температуры Novosense с аналоговым выходом
|
Наименование |
Точность/диапазон измерения, °C |
Передаточная функция, мВ/°C |
Напряжение питания, В |
Корпус |
| ±2,5/-55...130 ±1,5/25...30 |
-11,7 | 2,4...5,5 |
SC70-5(NSTxxx-DSCR) |
|
| ±4/-40...125 ±2/25 |
6,25 |
|||
| ±2,5/-50...150 ±1,5/25 |
-10,9 |
|||
| ±0,5/-40...125 | 10...10,6 |
2,3...5,5 |
Аналоговый выход сенсоров NST20/60/86/235 имеет импеданс 1 Ом и обеспечивает ток до 500 мкА, что позволяет им работать на цепи емкостью до 1000 пФ и подключаться напрямую ко входу внешних АЦП. Выходной сигнал линейно зависим от температуры (рис. 2). Такие характеристики, в совокупности с высокой точностью, позволяют датчикам быть более точной и экономичной альтернативой обычным пассивным термисторам.
Рис. 2. Зависимость выходного напряжения от температуры
