Импульсные преобразователи постоянного тока MEAN WELL для железнодорожного транспорта

Источники питания (ИП), применяемые в железнодорожном транспорте, обязаны отвечать жестким требованиям стандартов (ГОСТ 33798.1, EN50155), и одно из них – сохранять работоспособность при изменении входного напряжения в широких пределах. DC-DC преобразователи MEAN WELL серий RSDW и RDDW в полной мере соответствуют вышеуказанным стандартам и обладают следующими характеристиками:

• Выходная мощность: 8…60 Вт;
• Широкий (4:1) и сверхширокий (18:1, в маркировке обозначается индексом «UW») диапазоны входного напряжения;
• Возможность дистанционного управления включением и выключением;
• Наличие комплекса защитного функционала от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения, термозащита;
• Выводные корпуса для монтажа на плату, форм-фактор DIP-24 (при мощности до 10 Вт включительно) и 2″x1″ (с мощностью преобразователей от 20 Вт и более)

Расшифровка наименования ИП серий RSDW и RDDW приведена на рис. 1.

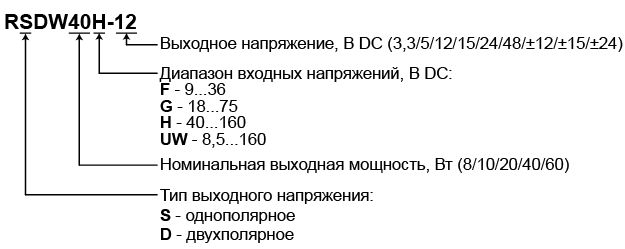

Рис. 1. Расшифровка наименования DC-DC преобразователей

В настоящий момент для приобретения доступны следующие модели:

• RSDW08 с выходным напряжением 3.3, 5, 12 или 15 В;
• RDDW08: ±5, ±12, ±15 В;
• RSDW10H: 3.3, 5, 12, 15 В;

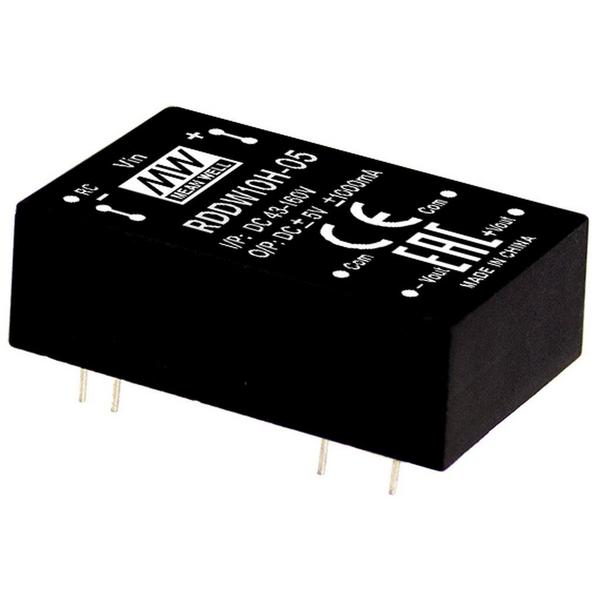

• RDDW10H: ±5, ±12, ±15 В;
• RSDW20/40/60: 5, 12, 15 В;

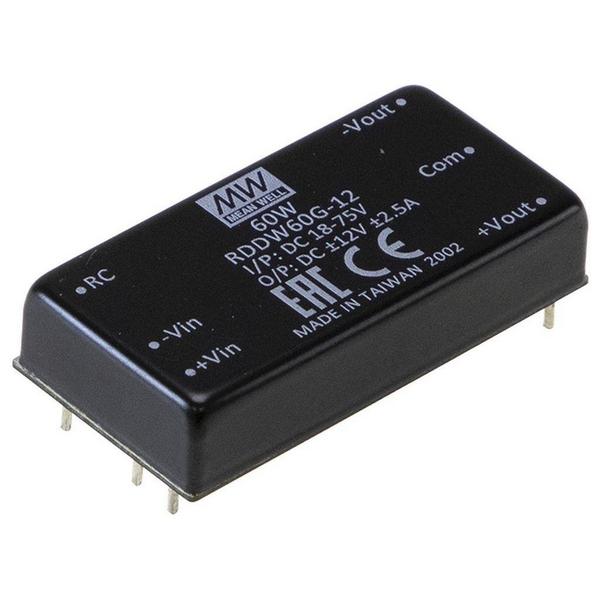

• RDDW20/40/60: ±5, ±12, ±15 В;
• RSDW20_UW: 5, 12, 15 В;
• RDDW20_UW: ±12, ±15, ±24 В

Напряжение изоляции между входом и выходом составляет 1.5/1.6/3 кВ, в зависимости от модели. Данные ИП способны работать при температурах окружающей среды в диапазоне -40…85/95 °С. Гарантийный срок – 3 года.

Применение преобразователей серий RSDW и RDDW не ограничивается электронными и электромеханическими устройствами железнодорожного транспорта. Они могут достаточно широко использоваться в телекоммуникационном оборудовании и различных отраслях промышленности.
