Источники питания HRP-N3 – надежный запуск электропривода и исполнительных механизмов

Компания MEAN WELL, известная во всем мире как разработчик, производитель и надежный поставщик высококачественных источников питания (ИП) для различных применений, предлагает AC-DC преобразователи серии HRP-N3 (рис. 1). Данная продукция способна выдерживать в течение 5 секунд перегрузку по току примерно в 3.5 раза больше номинального. Этого режима достаточно для обеспечения условий запуска различного оборудования и устройств, в которых применяется электропривод, большая емкостная нагрузка или иные компоненты, кратковременно потребляющие большой ток. После запуска источник питания работает в штатном режиме. Такое решение более оптимально, чем установка ИП с избыточной мощностью, поскольку такие преобразователи не только стоят дороже, но и занимают больше места, что в свою очередь может вызвать дальнейший рост стоимости устройства.


Рис. 1. Источники питания MEAN WELL серии HRP-N3

Преобразователи серии HRP-N3 представлены вариантами с номинальной мощностью 150, 300 и 600 Вт, выполнены в металлическом корпусе и имеют следующие характеристики:

• Диапазон рабочих температур: -40…70 °C;
• Входное напряжение: 85…264 В AC (выдерживают повышение до 300 В в течение 5 с);
• Варианты выходного напряжения: 12 В, 24 В, 36 В и 48 В (доступна коррекция встроенным потенциометром);
• Наличие встроенного PFC (корректор мощности);
• Работа на высоте над уровнем моря: до 5000 м;
• КПД преобразования: 87…89%;
• Измерительный вход для компенсации падения напряжения на кабеле;
• Выход сигнала состояния «DC-OK» (кроме HRP-150N3);
• Гарантийный срок: 5 лет

Серия представлена следующими моделями:

HRP-150N3:

• Номинальная выходная мощность: 150 Вт;
• Перегрузка по току в течение 5 секунд: 330%;
• Коэффициент коррекции мощности: > 0.95;
• Габариты: 159х97х38 мм;
• Вес: 0.54 кг;
• Охлаждение: естественная конвекция через перфорацию корпуса

HRP-300N3:

• Номинальная выходная мощность: 300 Вт;
• Перегрузка по току в течение 5 с: 380%;
• Коэффициент коррекции мощности: >0.95;
• Габариты: 199х105х41 мм;
• Вес: 0.9 кг;
• Охлаждение: активное, посредством встроенного вентилятора

HRP-600N3:

• Номинальная выходная мощность: 600 Вт;
• Перегрузка по току в течение 5 с: 380%;
• Коэффициент коррекции мощности: >0.94;
• Габариты: 218х105х61.5 мм;
• Вес: 1.39 кг;
• Охлаждение: активное, посредством встроенного вентилятора

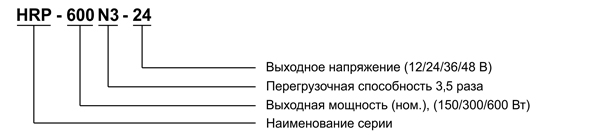

На рис. 2 показана расшифровка наименования ИП серии HRP-N3.



Рис. 2. Расшифровка наименования AC-DC преобразователя

Режим перегрузки может быть периодичным при условии, что длительность работы преобразователя в таком режиме не будет занимать более 35% периода.

Все перечисленные выше ИП серии HRP-N3 представлены в каталоге интернет-магазина ДКО «Электронщик» и доступны для приобретения.
