16-битный АЦП MS5192T от Ruimeng

Компания Ruimeng (КНР) представляет 16-битный аналого-цифровой преобразователь (АЦП) MS5192T – аппаратно и программно совместимый аналог преобразователя xx7792. Интеграция решения от Ruimeng в существующие проекты не требует переписывания кода или изменения печатной платы.

Ключевые преимущества MS5192T перед xx7792: более низкий уровень шума, а также меньшее энергопотребление (в отдельных случаях) и выгодная цена. Внутреннее устройство показано на рис. 1.

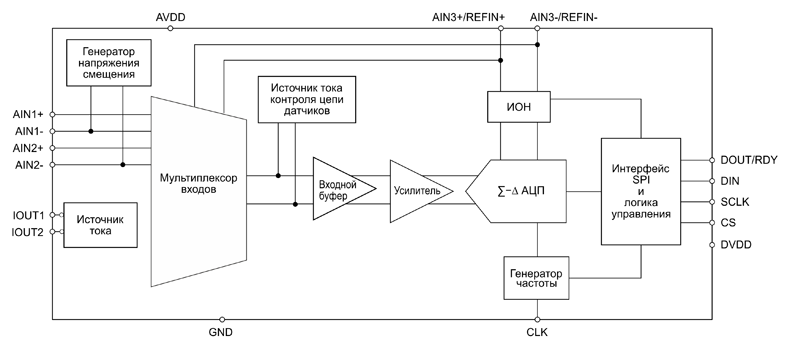

Рис. 1. Блок-схема MS5192T

Особенности АЦП MS5192T:

• Технология преобразования: сигма-дельта;
• Простой и удобный интерфейс SPI: возможность выбора микросхемы (сигнал CS) позволяет использовать несколько АЦП на одном интерфейсе, а сигнал готовности данных (RDY) - оптимизировать управление;
• Питание в широком диапазоне напряжений 2.7...5.25 В, что позволяет использовать АЦП в большинстве проектов;
• Экономичность: потребление тока 0.11...0.5 мА (в ждущем режиме - не более 1 мкА), что в самых энергоемких режимах на 2...5% экономичнее чем у xx7792;
• 14 вариантов частоты выдачи данных (преобразования) в диапазоне 4.17...470 Гц;
• Низкий среднеквадратичный шум (в некоторых комбинациях частоты преобразования и коэффициента усиления до 6 раз ниже чем у xx7792);
• Инструментальный усилитель с программируемым усилением до 128;
• Встроенный режекторный фильтр 50/60 Гц;
• Разрядность 16 бит с эффективным разрешением 16 бит при всех комбинациях частоты преобразования и коэффициента усиления;
• Три дифференциальных аналоговых входа с одно- и биполярным режимами работы и буферизацией сигнала;
• Анализ состояния входных цепей с помощью источников тока 0.1 мкА;
• Два программируемых источника тока для возбуждения датчиков: 10, 210 или 1000 мкА;
• Встроенный генератор напряжения смещения на входах AIN1- и AIN2-;
• Встроенный источник опорного напряжения (ИОН) напряжением 1.17 В с точностью ±0.01% и низким температурным дрейфом (типовое значение - 10 ppm/C);
• Вход AIN3, который может быть использован для внешнего дифференциального ИОН;
• Корпус TSSOP-16 (рис. 2), совместимый по расположению и функциональности выводов с xx7792;
• Температура эксплуатации: -40...105 °C.

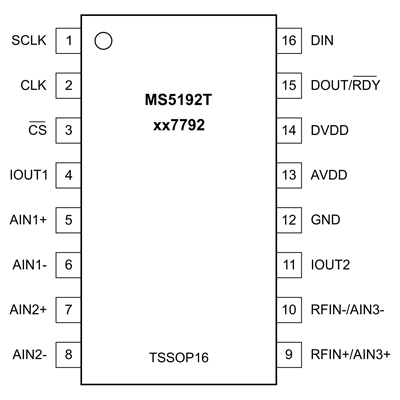

Рис. 2. Порядок и наименования выводов корпуса MS5192T

Области применения преобразователя MS5192T:

• Точные измерения температуры с помощью термопар и RTD-датчиков;
• Анализ напряжения в материалах и конструкциях;
• Высокочувствительные приборы и хроматографическое оборудование для определения состава жидкостей и газов, включая медицинскую диагностику, например, для анализа крови;
• Промышленные системы управления технологическими процессами и контрольно-измерительная аппаратура;
• Прецизионные измерительные приборы, такие как 6-разрядные вольтметры.
