Бесконтактные датчики угла поворота NSM301x

Бесконтактные датчики угла поворота NSM301x

Микросхема NSM301x компании NOVOSENSE — это высокоинтегрированный датчик угла поворота на основе эффекта Холла. Он измеряет абсолютное угловое положение диаметрально поляризованного магнита (рис. 1) и состоит из матрицы магниточувствительных элементов Холла, аналого-цифрового преобразователя и узла цифровой обработки сигналов (рис. 2). Выходной сигнал АЦП обрабатывается с помощью алгоритма CORDIC DSP для расчета угла и величины магнитного поля. Внутренняя автоматическая регулировка усиления микросхемы компенсирует изменение температуры и магнитного поля.

NSM301x имеет несколько выходов, включая аналоговое напряжение, ШИМ, OWI (однопроводной интерфейс), SPI, UVW (трехфазный). Интерфейсы SPI и OWI служат для настройки тракта прохождения сигнала. Цифровой выход SON определяет силу магнитного поля в направлении Z с программируемым порогом (рис. 3). Полный диапазон измерения углов составляет 360°. С помощью команд по интерфейсам SPI или OWI можно запрограммировать начало отсчета (нулевой угол) и максимальное положение поворота. Напряжение питания, в зависимости от модели, составляет 3.3 В (версия B) или 5 В (версия A).

Применение:

  • Промышленный датчик угла поворота;
  • Бесконтактный поворотный кнопочный переключатель;
  • Домашний принтер;
  • Ручной маркировочный пистолет;
  • Замена традиционного реостата.


Особенности:

  • Бесконтактный датчик положения угла до 360°;
  • Выходы:
    • NSM3011 – аналоговый, ШИМ, OWI;
    • NSM3012 – аналоговый, ШИМ, OWI, SPI;
    • NSM3013 – аналоговый, ШИМ, OWI, UVW, SON;
  • Аналоговый выход ЦАП: 14 бит;
  • ШИМ-выход: 12 бит;
  • Встроенная схема автоматической компенсации усиления;
  • Четырехсегментная сборка датчиков Холла;
  • Точность измерения угла: ±1°, с калибровкой ±0.2°;
  • Цифровой выход SON для определения силы магнитного поля с программируемым порогом;
  • Функция диагностики аномалий;
  • Дифференциальный датчик Холла для подавления посторонних магнитных помех;
  • Программируемый интерфейс: SPI и OWI;
  • Технология «Spin Current» для снижения температурного дрейфа;
  • Напряжение питания: 3.3 В, 5 В;
  • Потребляемый ток: 10 мА;
  • Рабочая температура: -40...125 °С;
  • Корпус: SOP-8;
  • Требования к магниту: диаметрально поляризованный, диаметр 6 мм; толщина 2.5 мм; расстояние до микросхемы 0.5...3 мм; индукция магнитного поля 20...80 мТл, материал NdFeB35

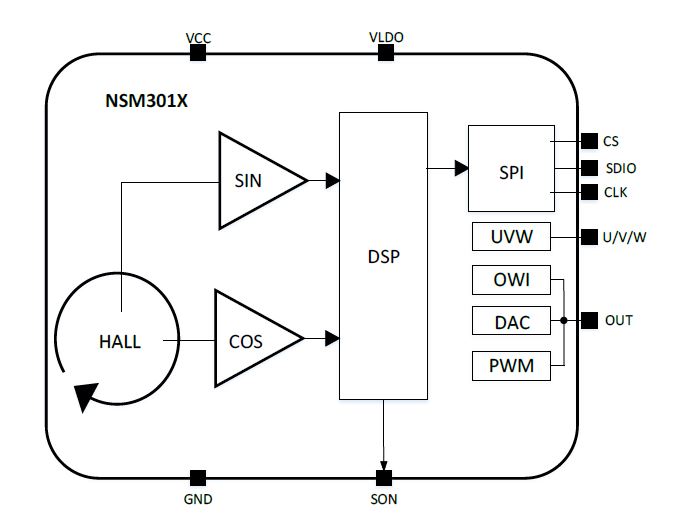

Рис. 1. Структурная схема NSM301x


Рис. 2. Принцип работы датчика


Рис. 3. Функция SON

Производители: NOVOSENSE

Разделы: Датчики магниточувствительные

Опубликовано: 20.01.2023
