Звуковые излучатели JL World для портативных устройств

Звукоизлучатели компании JL World давно известны на российском рынке благодаря высокой надежности, широкому ассортименту, привлекательным ценам. Акустическую продукцию компания выпускает под маркой SoniCrest. В настоящее время мы можем предложить более 40 моделей с коротким сроком поставки.

Звукоизлучатели SoniCrest по принципу работы можно разделить на две большие группы – электромагнитные и пьезоэлектрические. Первые из них требуют меньшего управляющего напряжения, но большей мощности. При этом у них более линейная частотная характеристика со сдвигом в низкочастотную область спектра по сравнению с пьезоэлектрическими излучателями.

Электромагнитные (Electro-Magnetic Sound Generator, EMSG) представлены тремя сериями:
HC

Незащищенная конструкция и промывка не допускается;
Терминал: контакты, проводники, разъем;
Ручная пайка;
Без встроенного генератора.

HCM

Герметичная конструкция, допускается промывка;
С защитной этикеткой;
Совместимость с пайкой волной;
Терминал: контакты, проводники, разъем;
Пассивные или с генератором.

HCS

Поверхностный монтаж (SMD);
Пайка оплавлением;
Упаковка в ленты и катушки;
Пассивные или с генератором.

Система обозначений EMSG представлена в таблице 1.

Пример: HCS1212A – для поверхностного монтажа (SMD), диаметр 12 мм, рабочее напряжение 12 В, серия A.

Таблица 1

HCS	12	12	A
тип излучателя	диаметр/длина	номинальное рабочее напряжение	серия

При наличии встроенного генератора в конце добавляется индекс X, например, HCM1212X.

Общие характеристики EMSG:

Номинальная частота: 2...3 кГц;
Потребляемый ток: 10…100 мА;
Номинальное напряжение: 1…18 В, размах;
Миниатюрный размер: диаметр 6…25 мм;
Громкость: 75…105 дБА (10 см);
Чистый тон;
Монтаж: в отверстия, SMD;
Низкая стоимость.

Для излучателей без генератора производитель рекомендует схему драйвера, приведенного на рис. 1. Это же включение предлагается и для тестирования электромагнитных излучателей. Следует заметить, что амплитудно-частотные характеристики, приведенные в технической документации, соответствуют возбуждающим прямоугольным сигналам (меандр) с номинальной основной частотой, а уровни звукового давления (SPL) измерены на расстоянии 10 см от излучателя. Модели, допускающие промывку платы в сборе, снабжены закрывающей акустическое отверстие наклейкой, которую следует удалить после монтажа.

Пьезоизлучатели (Piezo Sound Generator, PSG) также включают три группы, практически имеющие те же возможности, что и электромагнитное семейство – HPA, HPM, HPS. Только в группе HPA имеются ещё и активные модели.

Система обозначений PSG приведена в таблице 2.
Пример: HPS16A – для поверхностного монтажа (SMD), длина 12 мм, серия A.

Таблица 2

HPS	16	A
тип излучателя	размеры	серия

При наличии встроенного генератора в конце добавляется индекс X, например, HPM14AX.

Общие характеристики PSG:

Номинальная частота: 3...5 кГц;
Потребляемый ток: 0.1…5 мА;
Номинальное напряжение: 3…80 В, размах;
Размер: диаметр 10…60 мм;
Громкость: 75…120 дБА (10 см);
Чистый тон;
Монтаж: в отверстия, SMD.

Для управления пассивными пьезозлучателями управляющий сигнал не должен содержать постоянной составляющей, так как это может привести к сдвигу резонансной частоты и снижению излучаемой громкости. В большинстве случаев для управления излучателем достаточно подать на выводы противофазные сигналы с выходов логических вентилей. Последовательно с пьезоэлементом рекомендуется включить токоограничительный резистор.

Звуковые излучатели производства JL World широко применяются в компьютерной и бытовой технике, POS-терминалах, автомобильной электронике, медицинских приборах, игрушках, системах безопасности и портативных электронных устройствах.

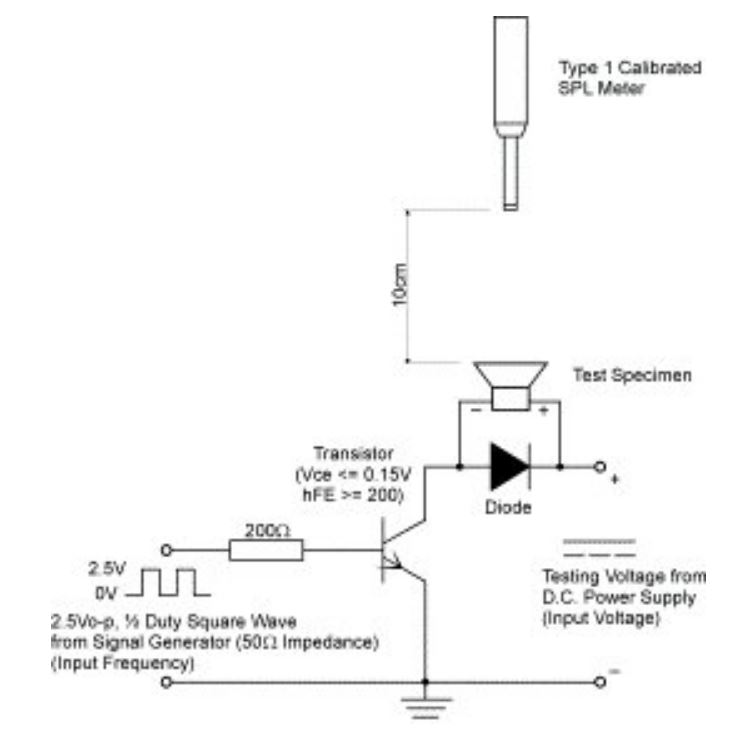

Рис. 1. Схема включения и тестирования электромагнитных излучателей без генератора
