Полудуплексные приемопередатчики RS485 для промышленных сетей

TPT75176 от 3PEAK представляет собой усовершенствованный полудуплексный трансивер RS485/RS422, который превосходит требования стандарта TIA/EIA-485-A с защитой ±15 кВ IEC-ESD. Приемопередатчик предназначен для полудуплексной связи со скоростью передачи информации до 10 Мбит, что требуется для высокоскоростных приложений PROFIBUS.

Трансивер работает от одного источника питания напряжением от 3 В до 5.5 В и обеспечивает дифференциальное выходное напряжение не менее 2.1 В (Vcc 5 В). Это приводит к лучшей помехоустойчивости, увеличению радиуса действия или возможности подключения до трех оконечных устройств 120 Ом по схеме «звезда» или другой нестандартной топологии. Входы приемника (Rx) имеют функцию «полной отказоустойчивости», которая обеспечивает высокий логический уровень на выходе Rx, если входы Rx не подключены, закорочены или терминированы, но не управляются.

TPT75176 производится в корпусах SOP8, MSOP8 и DFN3X3-8L и работает в промышленном диапазоне температур от -40 °C до 125 °C.

Области применения TPT75176:

• Сети PROFIBUS DP и FMS;
• Драйверы и приемники шины SCSI «Fast 40»;
• Электропривод;
• Автоматизация производства;
• Сети полевых шин;
• Промышленные и технологические сети управления.

Основные технические параметры:

• Скорость передачи информации: 10 Мбит/с (TPT75176H, TPT75176B), 5 Мбит/с (TPT75176A);
• Задержка распространения сигнала Tx/Rx: 21/35 нс (TPT75176H), 35/35 нс (TPT75176B);
• Разность задержек распространения сигнала приемника 6 нс (TPT75176H), 10 нс (TPT75176B);
• Отказоустойчивость приемника к наличию короткого замыкания и обрыва на шине;
• Синфазное напряжение шины данных: -7...12 В;
• Количество приемопередатчиков на шине: 256 (TPT75176H), 128 (TPT75176A/B);
• Напряжение питания: 3...5.5 В;
• Ток собственного потребления (драйвер и приемник включены): 1.9 мА; (TPT75176H), 2.2 мА (TPT75176A/B);
• Защита шинных выводов A, B от электростатического разряда: ±15 кВ HBM (TPT75176H), ±12 кВ HBM (TPT75176A/B);
• Рабочая температура: -40…125 °С;
• Корпус: SOP8, MSOP8, DFN3X3-8L

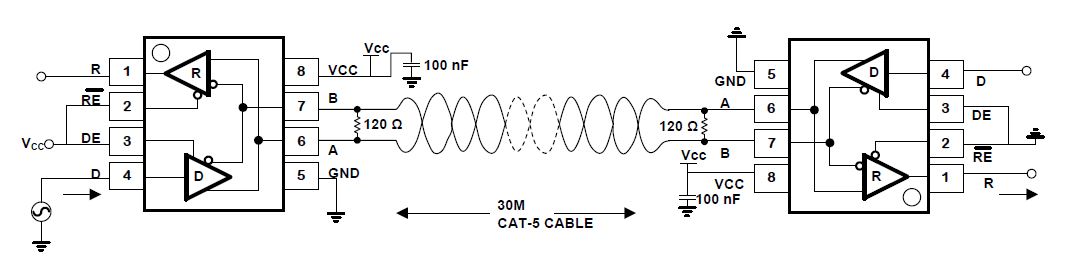

Рис. 1. Схема включения TPT75176H для тестирования скорости работы 10 Мбит/с с кабелем CAT5 длиной 30 м

Микросхемы TPT75176H интерфейсов RS485/RS422 могут заменить изделия хорошо известных производителей:
