Микросхемы памяти SPI NOR Flash от GigaDevice

Компания GigaDevice производит широкую линейку микросхем Flash-памяти, специально разработанную для применения в самых разнообразных электронных приложениях. Наиболее востребованные модели памяти SPI NOR Flash мы поставляем со склада с коротким сроком отгрузки. Serial Peripheral Interface является самым популярным интерфейсом для доступа к флэш-памяти. Максимальная скорость передачи данных по протоколу Quad-SPI составляет до 532 МГц/с, что превосходит многие асинхронные параллельные микросхемы флэш-памяти. При этом требуется всего 6 линий связи между контроллером и памятью (рис. 1), что снижает сложность проектирования и сокращает занимаемое пространство на плате. Всё устройство, размещённое в 8-выводном корпусе, оптимально удовлетворяет требованиям к компактности конструкции.

Напряжение питания у моделей GD25QxxE составляет 2.7...3.6 В, а GD25WQxxE имеют расширенный диапазон 1.65...3.6 В. В выключенном состоянии микросхемы потребляют ток всего 0.1 мкА, который возрастает до 11 мкА в дежурном режиме.
Надежность хранения данных обеспечивает комплекс программных и аппаратных средств защиты от записи. Данные могут храниться до 20 лет и выдерживать 100 тысяч циклов программирования/стирания.
На сайте компании имеется возможность параметрического подбора требуемой модели флэш-памяти: https://www.gigadevice.com/products/product-finder/.

Особенности GD25QxxE, GD25WQxxE:

• Диапазон рабочего напряжения: 1.65...3.6 В (GD25WQ), 2.7...3.6 В (GD25Q);
• Широкий диапазон рабочих температур: -40...125 °C;
• Объём памяти: 2...256 Мбит;
• Энергопотребление:
  • ток в режиме Deep Power-Down: 0.1 мкА;
  • ток в режиме Standby: 11 мкА;
  • ток в режиме чтения: 8 мА;
• 128-битный уникальный идентификационный номер;
• Интерфейс: SPI, Dual-SPI, Quad-SPI;
• Гибкая архитектура:
  • размер сектора: 4 КБ;
  • размер блока: 32/64 КБ;
• Высокая скорость чтения:
  • SPI – 104 Мбит/с (GD25WQ), 133 Мбит/с (GD25Q);
  • Dual-SPI – 208 Мбит/с (GD25WQ), 266 Мбит/с (GD25Q);
  • Quad-SPI – 416 Мбит/с (GD25WQ), 532 Мбит/с (GD25Q);
• Программная и аппаратная защита от записи данных;
• Режимы защиты регистра статуса (выборочно): Lock-Down и OTP;
• Соответствие стандарту SFDP;
• Поддержка технологии XiP для увеличения скорости работы;
• Срок хранения информации: 20 лет;
• Количество циклов записи-стирания: 100 тыс.;
• Диапазон рабочих температур: -40...85 °С;
• Корпуса: SOP8 150mil, SOP8 208mil, USON8 3x2 мм, 3х4 мм

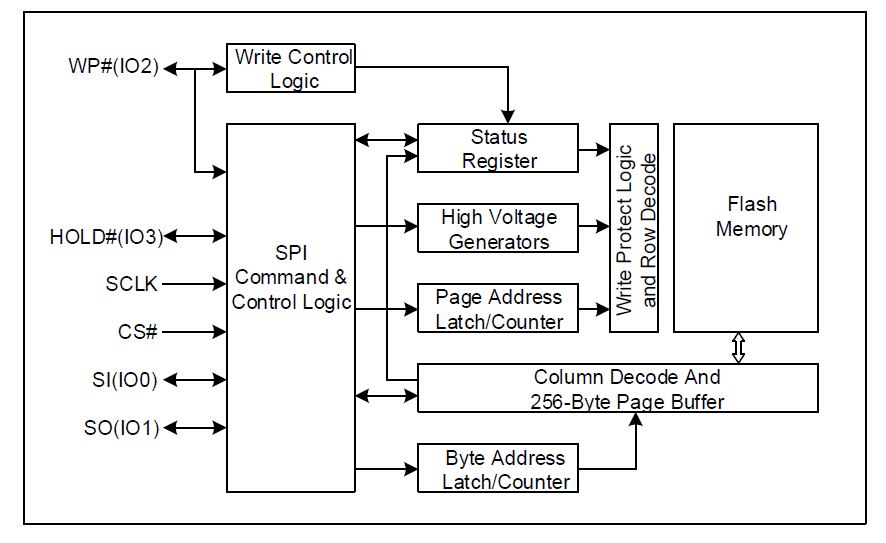

Рис. 1. Структурная схема GD25Q

Наличие на складе GigaDevice SPI NOR Flash представлено ниже.
