Кварцевые резонаторы и генераторы от компании SJK
Компания Shenzhen Crystal Technology Industrial Co., Ltd. (SJK) является одним из лидеров на китайском рынке по производству и продаже частотных резонаторов и фильтров на основе различных технологий. Две производственные площадки компании оснащены передовым оборудованием с высокой степенью автоматизации и соответствуют международным требованиям, обеспечивающим высокое качество продукции – ISO-9001, ISO-14001, ISO/TS 16949, QC-080000.
Представляем продукцию SJK с коротким сроком поставки, способную заменить кварцевые резонаторы, поставляемые на российский рынок такими компаниями, как Geyer, Abracon, Epson, KDS, ECS, NDK.
Кварцевые резонаторы мегагерцового диапазона отличаются корпусами, способом монтажа, частотами от 1 до 100 МГц и хорошей стабильностью в диапазоне рабочих температур от -40 до 85 °С.
Выбрать необходимую модель резонатора можно с помощью расшифровки партномера на рисунке 1.
Рис. 1. Расшифровка наименования кварцевых резонаторов SJK
![]() |
Серия 6B в популярных корпусах HC-49S (лодочка) с монтажом в отверстия. Высота корпуса составляет 3.5 мм для HC-49S и 2.5 мм для HC-49SS. |
![]() |
Серия 6C в корпусах HC-49SMD предназначена для автоматического монтажа и пайки волной. |
![]() |
Серия 6F в низкопрофильных корпусах для поверхностного монтажа размерами 7х5х1 мм. |
![]() |
Серия 7I в миниатюрных SMD корпусах 5х3.2х0.9 мм. |
![]() |
Серия 7U с рабочей частотой 12...48 МГц и размерами 3.2х2.5х0.7 мм. |
Кварцевые резонаторы килогерцового диапазона производятся на частоту 32768 Гц. Они предназначены для часов реального времени.
![]() |

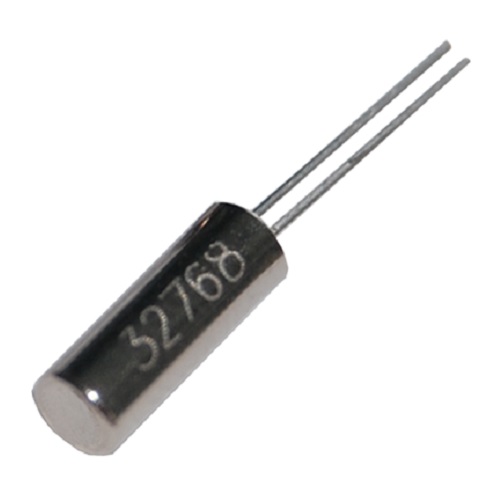

Серии 6K6, 6K8 в цилиндрических металлических корпусах с выводами. Популярное бюджетное решение в двух типоразмерах - Ø2х6 мм и Ø3х8 мм. Отличаются низким потреблением, высокой надежностью и стабильностью частоты. |
![]() |
Серия 6LC в термостойком пластиковом корпусе размером 3.8х8.0х2.4 мм. Допускает автоматический монтаж и пайку оплавлением. |
![]() |
Серия 7K производится в самом миниатюрном корпусе для поверхностного монтажа 1.6х1х0.5 мм. Обладает высокой надежностью и стабильностью частоты. |
![]() |
Серия 7L – наиболее перспективная линейка в популярном корпусе 3.2х1.5х0.75 мм. |
![]() |
Серия 7M в узком пластиковом SMD-корпусе размерами 7.0х1.5х1.4 мм. Обеспечивает высокую температурную стабильность. |
![]() |
Серия 7R в миниатюрном корпусе 2х1.2х0.6 мм. Обладает высокой стабильностью и надежностью в работе. |
![]() |
Кварцевые генераторы SJK представлены серией 3N в корпусе для поверхностного монтажа размерами 3.2х2.5х1.0 мм. Напряжение питания изделий 3.3 или 5 В. При выключении микросхемы по входу управления OE КМОП-выход переходит в третье состояние. |
Система условных обозначений кварцевых генераторов показана на рисунке 2.
Рис. 2. Расшифровка наименования кварцевых генераторов SJK
Производители: SJK
Разделы: Генераторы частоты, Кварцевые резонаторы
Опубликовано: 21.02.2023
