Пленочные конденсаторы JB Capacitors для снабберов, фильтров и против помех

Отсутствие сегнетоэлектрического эффекта, присущего большинству керамических конденсаторов, высокие рабочее напряжение и емкость при прочих достоинствах (малых ESR, ESL, ТКЕ, диэлектрической абсорбции) и способность самовосстанавливаться при пробое позволяют пленочным конденсаторам прочно занимать свою достаточно большую нишу в очень обширной области электроники.

Наиболее популярные материалы для пленки — полиэфир (полиэтилентерефталат, PET) и полипропилен (PP) (таблица 1). Вариантов диэлектриков пленочных конденсаторов достаточно много, но PEN, PPS и PTFE (полиэтиленнафталат, полифениленсульфид и политетрафторэтилен) занимают очень небольшую (менее 10%) долю на рынке, а некоторые виды (поликарбонат, полистирол) уже практически не применяются.

Таблица 1. Сравнительные характеристики полиэфирного (PET) и полипропиленового (PP) конденсаторов

Свойство	PET	PP
Работоспособность при высокой температуре	Модели с полиэфирным диэлектриком - более термостойкие (некоторые варианты выдерживают выше 125°C). Конденсаторы JB Capacitors, представленные в таблице 4, имеют рабочую температуру -40...110°C, в таблицах 2 и 3 — -40...85°C
Тепловой коэффициент емкости (ТКЕ)	↓	Более стабильны
Уровень диэлектрической абсорбции	↓	Значительно ниже
Диэлектрические потери (tgδ)	↓	Меньше
Напряжение пробоя	↓	Есть более высоковольтные варианты
Свойства самовосстановления	Отличные
Габариты	Более компактные	↓
Стоимость	Наиболее дешевые	↓

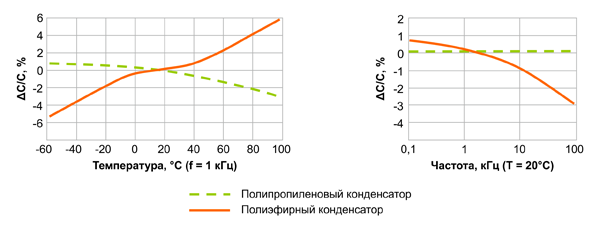

Некоторые из перечисленных характеристик представлены графически на рис. 1...3.

Область применения пленочных конденсаторов включает в себя снабберные, фильтрующие и помехоподавляющие цепи. Такие конденсаторы выпускает JB Capacitors — крупный азиатский производитель пассивных компонентов. Компания широко известна в мире и на российском рынке. В каталоге ДКО Электронщик пленочные конденсаторы этого бренда представлены с полиэфирными (таблица 2) и полипропиленовыми (таблицы 3 и 4) диэлектриками.

Таблица 2. Конденсаторы JB Capacitors с полиэфирной пленкой

Серия	Особенности	Внешний вид
JFA	Рабочее напряжение: 100...1200 В Емкость: 0.001…0.22 мкФ Небольшой размер и вес упрощают автоматический монтаж. Серия имеет высокую популярность среди производителей индустриальных и бытовых устройств.
JFB	Рабочее напряжение: 100...630 В Емкость 0.01…6.8 мкФ Безиндуктивная намотка. Назначение: фильтры и блокировочные цепи.

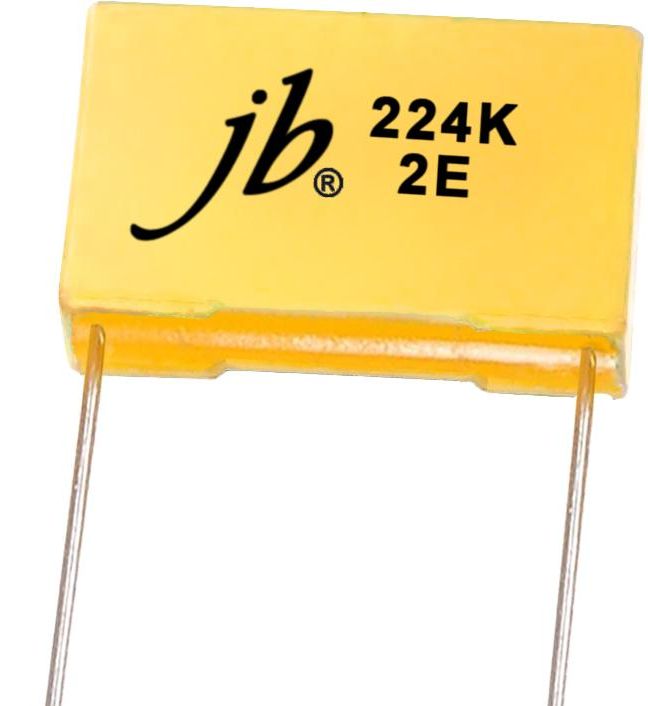

Таблица 3. Конденсаторы JB Capacitors с полипропиленовой пленкой

Серия	Особенности	Внешний вид
JFP	Рабочее напряжение 1000…2000 В Емкость 0.001…0.15 мкФ Линейная температурная зависимость емкости. Огнестойкий компаунд корпуса. Назначение: высоковольтные цепи переменного тока (системы отклонения кинескопов, радиочастотные генераторы, формирователи импульсов).
JFL	Рабочее напряжение 100...630 В Емкость 0.01…10 мкФ Безиндуктивная намотка, высокие показатели стабильности, самовосстановления и влагостойкости. Назначение: высокочастотные цепи.

Таблица 4. Полипропиленовые конденсаторы JB Capacitors класса X2

Серия	Емкость, мкФ	Напряжение, В АС	Особенности	Внешний вид
JFV	0.001…2.2	275 (388), 305, 310	Безиндуктивная намотка. Огнестойкость UL94 V-0. Хороший уровень самовосстановления.
JFZ	0.0047…2.2	310
JFW	0.0047…10	310
