Цилиндрические разъемы М8 и М12

Компания DEGSON, известный производитель терминальной продукции, занимается разработкой и производством цилиндрических соединителей с 2016 года. В настоящее время выпускаются три серии разъёмов M5, M8 и M12 в соответствии со стандартом IEC-61076. Всего существуют тысячи стандартных моделей, включая блочные, кабельные сборки и кабельные разъёмы. Эти изделия найдут применение во всех видах подключения промышленного оборудования для передачи аналоговых сигналов, данных и электропитания.

Разъёмы имеют высокую степень защиты от пыли и влаги – IP67, IP68 и устойчивы к продолжительным вибрациям и ударам. Соответствие международным стандартам IEC 61076 позволяет применять эти соединители вместо аналогичной продукции таких брендов, как TE, Omron, Phoenix Contact, Weildmueller, Amphenol, Siemens, Wieland.

Наиболее востребованные модели сборных соединителей PB-M8A и PB-M12A в пластиковых корпусах и PBSH-M12A в экранированных для монтажа на кабель представлены на нашем складе. Для быстрого подбора необходимых моделей на рисунках 1 и 2 показана система формирования партномера.

Технические характеристики:

• Серии: M8, M12 – штыревой, прямой;
• Стандарт: IEC 61076-2 (соединители, используемые в области аудио-, видео- и аудиовизуальной техники);
• Количество контактов: 3, 4, 5;
• Номинальная нагрузка: 3 A/60 В (M8), 4 А/250 В (M12), 4 А/60 В (M12, 5 выводов);
• Сопротивление изоляции: ≥100 МОм;
• Контактное сопротивление: ≤5 мОм;
• Температура окружающей среды: -40...85 °С (M8), -25...105 (M12) °С, -40...105 °С (только PBSH-M12);
• Класс защиты: IP67;
• Материал корпуса: полиуретан/PA;
• Контакты: медный сплав, позолота;
• Материал накатанной гайки: медный сплав с никелевым покрытием (M8), цинковый сплав с никелевым покрытием (M12);
• Уплотнение: силикон;
• Экранирование: нет, есть только у PBSH-M12;
• Механическая прочность: >100 циклов сочленений;
• Сечение проводников: 0.25...0.34 мм2 (M8), 0.25...0.52 мм2 (M12);
• Диаметр кабеля: 4...6 мм (M8), 4...8 мм (M12), 4.5...6 мм (только PBSH-M12)

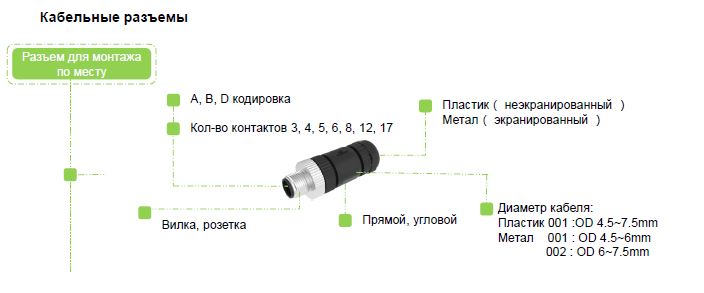

Рис. 1. Система обозначений кабельных разъёмов M8, M12


Рис. 2. Различные варианты кабельных разъемов M8, M12

Таблица 1. Аналоги кабельных разъемов M8, M12 Phoenix Contact
