Коммутатор нагрузки с ограничением тока
Коммутатор питания AP1610 компании Chipown Micro-electronics (Chipown) включает силовой P-канальный МОП-транзистор с ограничением по току, разработанный для приложений с отключением нагрузки по плюсовой шине. Этот выключатель работает при входном напряжении от 2.4 В до 5.5 В, что делает его подходящим для систем 3.3 В и 5 В. Встроенная схема ограничения тока защищает входной источник питания от перегрузок по току, которые могут привести к сбоям в работе. AP1610 отключает нагрузку при превышении температуры перехода 125 °С. Ключ рассчитан на ток нагрузки до 1 А. Порог ограничения тока программируется внешним резистором Rset (рис. 1 и 2) в пределах от 0.2 до 1.4 А. Ток питания в состоянии покоя составляет около 9 мкА. В режиме отключения потребляемый ток снижается до 1 мкА. Коммутаторы производятся в 5-контактном корпусе SOT23-5 с диапазоном рабочей температуры от -40 до 85 °C.
Микросхемы AP1610 могут применяться в компьютерах, планшетах, роутерах, телевизорах, персональных средствах связи.
Технические параметры:
- Входное напряжение: 2.4...5.5 В;
- Номинальный выходной ток: 1 А;
- Программируемый порог ограничения тока: 130...1400 мА;
- Быстрый отклик при КЗ: 400 нс;
- Малое собственное потребление: 9 мкА;
- Собственное потребление в выключенном состоянии: 1 мкА;
- Сопротивление ключа в открытом состоянии (RDSON): 200 мОм;
- Напряжение управления «Вкл»/«Выкл»: 2.5 В;
- Блокировка при пониженном напряжении;
- Отключение при перегреве;
- Защита от статических разрядов (ESD): 4 кВ ESD;
- Рабочая температура: -40...85 °C;
- Корпус: SOT-23-5

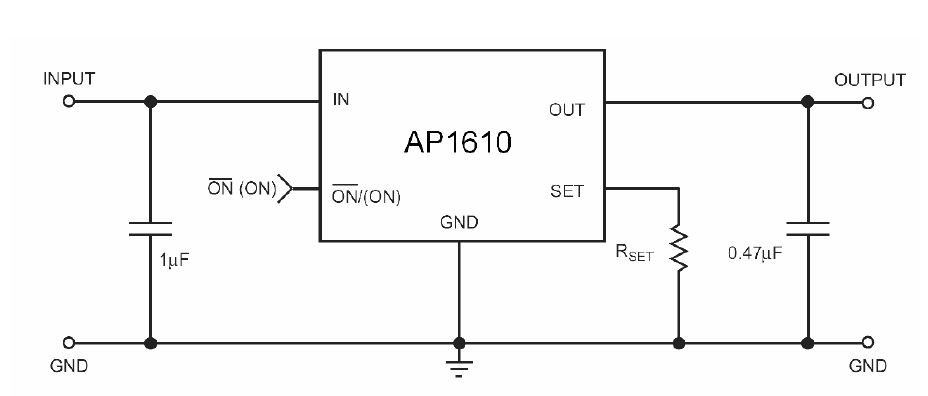

Рис. 1. Схема включения AP1610

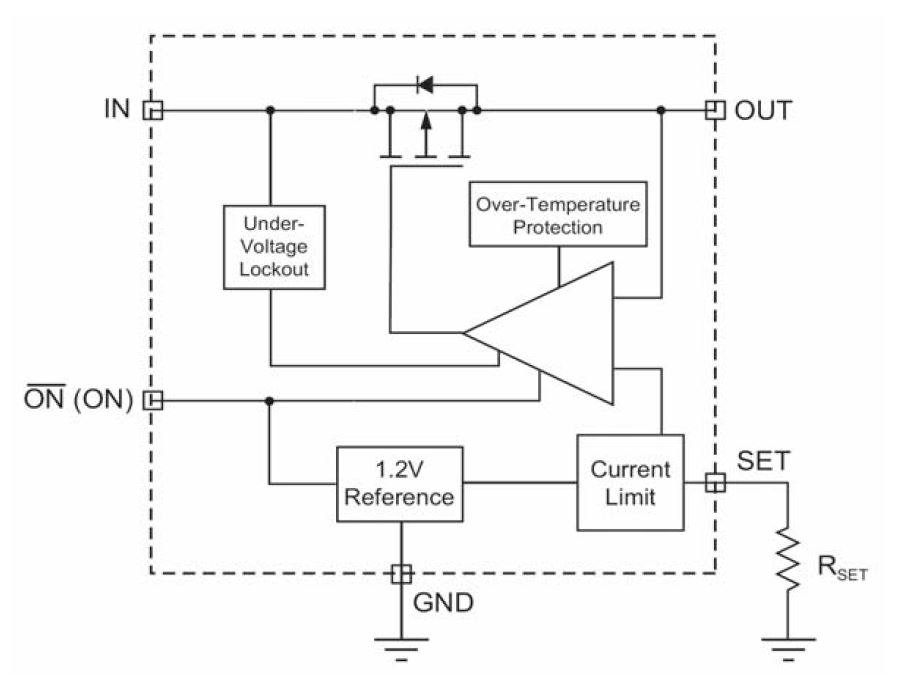

Рис. 2. Структурная схема AP1610
