Неизолированные компактные стабилизаторы Point of Load от MEAN WELL для цифровых микросхем и других применений
Работа различных интегральных схем (ИС), таких как ПЛИС (программируемые логические ИС), драйверы и преобразователи интерфейсов и сигналов, микроконтроллеры, процессоры часто требует различных уровней напряжения питания. Неизолированные DC-DC преобразователи являются экономичным решением, способным обеспечить стабильное питание с малыми пульсациями, большим током и минимальным нагревом при достаточно широком диапазоне входного напряжения. Компания MEAN WELL предлагает две новые серии малогабаритных PoL (Point of Load) стабилизаторов напряжения, обладающих этими свойствами: SPOL-01 и SPOL-12x, внешний вид которых показан на рисунке 1, а расшифровка наименования представлена на рисунке 2.

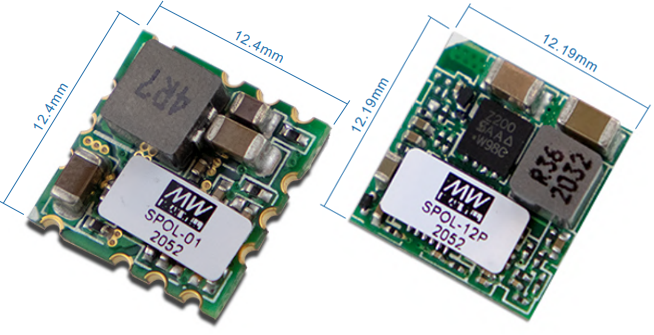

Рис. 1. Внешний вид и размеры преобразователей SPOL-01 и SPOL-12x
Рис. 2. Расшифровка маркировки SPOL-xxx
Максимальная толщина SPOL-01 составляет 4.0 мм, а SPOL-12x - 3.1 мм.
Серия SPOL-xxx имеет форм-фактор LGA для поверхностного монтажа, притом SPOL-01 дополнительно оснащен краевыми контактными площадками. Значение выходного напряжения программируется внешним резистором. Оба варианта стабилизаторов могут дистанционно управляться (вкл./выкл.), что обеспечивает алгоритм предоставления питания ПЛИС, но SPOL-12x может быть выполнен с логикой управления различной полярности.
Некоторые технические параметры и отличительные особенности SPOL-xxx:
- Диапазон входных напряжений, В DC:
- Выходные параметры:
- SPOL-01: 0.9…5.5 В DC/1 А/5.5 Вт;
- SPOL-12х: 0.6…5.5 В DC/12 А/66 Вт;
- Пульсации, мВ:
- SPOL-01: 40;
- SPOL-12х: 50;
- Точность выходного напряжения: ±3%;
- Частота преобразования: 800 кГц;
- КПД: до 91%;
- Защита от короткого замыкания: продолжительная без повреждения, наличие автовосстановления;
- Диапазон рабочих температур:
- SPOL-01: -40…82 °C;
- SPOL-12х: -40…90 °C
Серия SPOL-12x имеет отличительные особенности:
- Выход сигнала состояния «Power Good»;
- Вход синхронизации внешней частотой;
- Измерительный вход напряжения на нагрузке;
- Вход SEQ для отслеживания системы питания в режиме «ведущий-ведомый» (рис. 3)

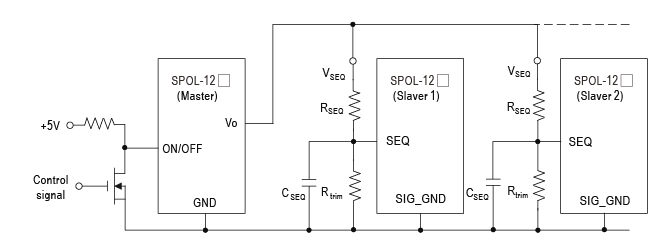

Рис. 3. Управление питанием в режиме «ведущий-ведомый»
Компания MEAN WELL гарантирует работоспособность стабилизаторов серий SPOL-1 и SPOL-12x в течение трех лет.
